Разветвитель Directional Coupler 5 db

Directional Coupler на 5 дБ — это устройство для ответвления ВЧ-сигнала в системах сотовой связи. Оно распределяет мощность между антеннами или другими устройствами, сохраняя высокое качество передаваемого сигнала. Ответвители часто используются в помещениях со сложной планировкой, когда необходимо отвести часть сигнала от магистральной линии на отдельную антенну или дополнительный усилитель.

Назначение и области применения

Направленный ответвитель предназначен для неравномерного деления сигнала в диапазоне частот 700–2700 МГц. Прибор поддерживает стандарты GSM, 3G и LTE, а также может использоваться в WiFi-системах (2,4 ГГц) и для организации других видов связи. Устройство помогает организовать равномерное покрытие, распределяя сигнал между несколькими антеннами.

Например, при использовании с репитерами порт с затуханием может использоваться для подачи сигнала на раздающую антенну, которая обслуживает небольшое помещение. Основная часть сигнала, проходящая сквозь ответвитель, используется для организации покрытия на основной площади.

В разветвленных системах с магистральными усилителями (бустерами) такие ответвители применяются вместе с делителями для создания сложных многоуровневых систем, где сигнал несколько раз усиливается после прохождения по длинным линиям коаксиальных кабелей.

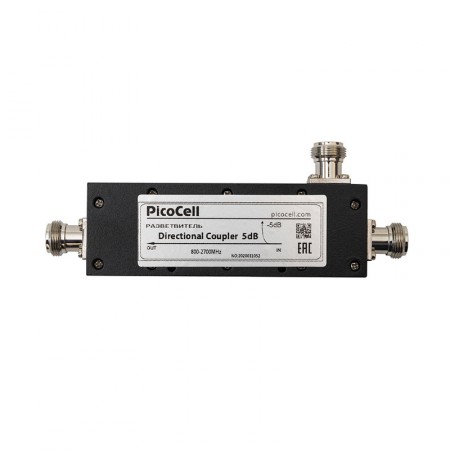

Разветвитель Пикоселл с затуханием 5 дБ

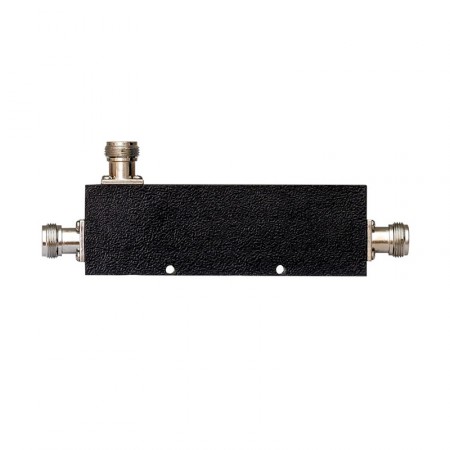

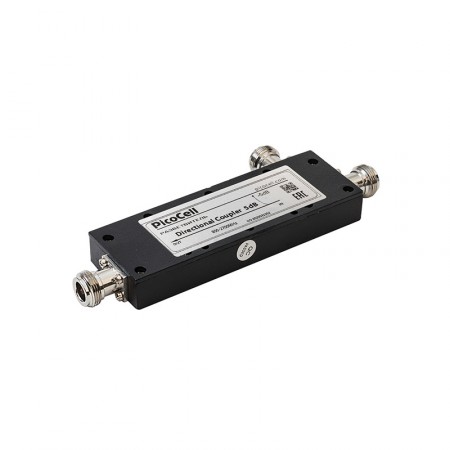

Directional Coupler имеет простую конструкцию с одним входным и двумя выходными портами. Основная мощность входящего сигнала проходит через устройство в прямом направлении, а часть сигнала (-5 дБ от исходного) поступает на боковой порт.

• Поддержка мощности до 50 Вт для работы в системах с высокой нагрузкой. Направленные ответвители используются как в бытовых системах усиления, так и с промышленными решениями для организации связи в торговых и бизнес-центрах, на производствах и т. п.;
• Ответвление 5 дБ означает, что около 31% мощности поступает на боковой выход, а основная мощность проходит напрямую. Прямые потери — не более 2,1 дБ;
• Развязка свыше 25 дБ предотвращает помехи между выходами и защищает линии от влияния друг на друга;
• Разъемы N-female совместимы с коаксиальными кабелями 50 Ом. Это стандартные коннекторы, которые используются во многих радиосистемах;
• Прочный алюминиевый корпус выдерживает температуры от -25°C до +65°C. В корпусе имеются отверстия для фиксации на стене или другой поверхности (расстояние между отверстиями — 70 мм).

Разветвитель не нуждается в питании — это полностью пассивный элемент, который легко встраивается в существующие или новые системы усиления мобильной связи.

Монтаж устройства не требует специальных навыков, однако для сложных радиосистем требуется расчет мощности и затухания на каждом элементе. Чтобы ваша система работала гладко и слаженно, не полагайтесь на волю случая, а закажите проработку проекта! Звоните по номеру 8-800-3333-965 или используйте функцию «Заказать звонок» на сайте.
