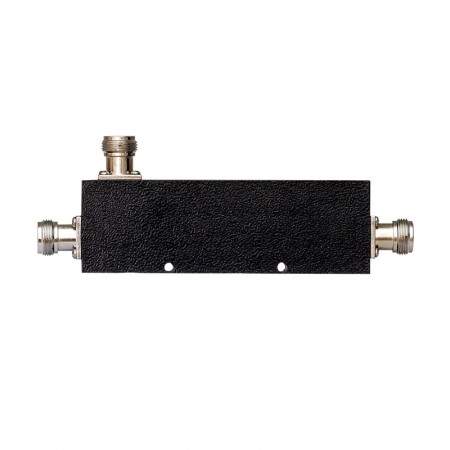

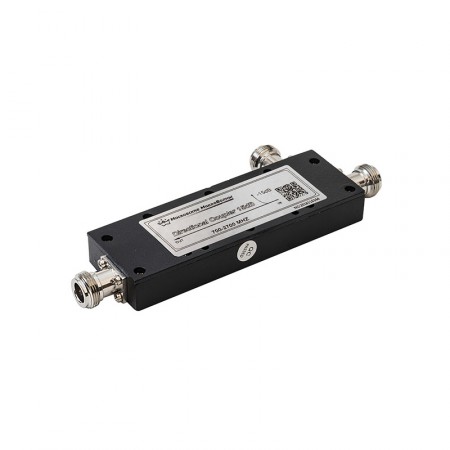

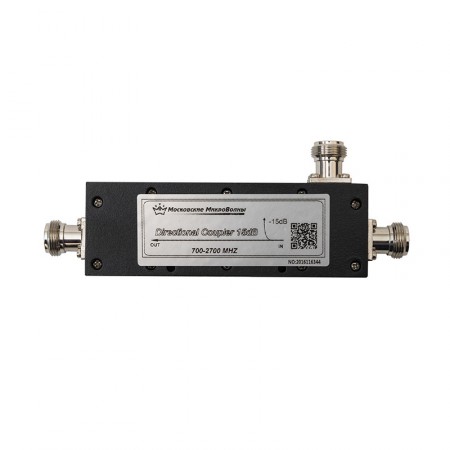

Разветвитель Directional Coupler 15 db

Directional Coupler 15dB — это устройство для разделения сигнала в системах сотовой связи. Оно предназначено для распределения мощности между основным и дополнительным каналами с заданным затуханием 15 дБ на ответвлении. Ответвитель используется в профессиональных системах усиления связи для организации равномерного покрытия в зданиях, офисах, торговых центрах или на промышленных объектах.

Устройство работает в широком диапазоне частот 700–2700 МГц, охватывая стандарты GSM/3G-связи и современных LTE-сетей. Это делает его универсальным решением для работы с любыми операторами в России.

Как работает направленный ответвитель?

Направленный ответвитель разделяет входной сигнал на два выхода: основной (с минимальными потерями) и боковой (с затуханием). Основной канал передает большую часть мощности, а ответвленный — незначительную часть сигнала с существенным ослаблением (3,16% от исходной). Мощность сигнала на боковом отводе на 15 дБ ниже, чем уровень входного сигнала от источника.

Directional Coupler позволяет разделить сигнал для покрытия нескольких этажей или соседних помещений, когда они располагаются на разном расстоянии от усилителя. Магистральный сигнал направляется на антенну в дальней зоне, а ослабленный — на дополнительную антенну в ближней зоне, что компенсирует потери на кабеле и позволяет добиться равной мощности на каждой антенне.

Принцип работы устройства прост:

1. Сигнал от репитера или другого источника поступает на входной порт (N-female);
2. Ответвитель разделяет сигнал: основная часть идет на главный выход, а часть с затуханием 15 дБ — на ответвленный порт. Пример: при входном сигнале 33 дБм (2 Вт) на боковой выход поступит сигнал мощностью 18 дБм (63 мВт);
3. Оба выхода подключаются к кабельным линиям, антеннам или другим элементам системы усиления связи в соответствии с заранее рассчитанным проектом.

Благодаря сопротивлению 50 Ом и хорошему согласованию с кабелем, устройство минимизирует дополнительные потери. Разъемы N-female обеспечивают надежное подключение к стандартным коаксиальным кабелям.

Разветвитель Пикоселл для систем связи

Направленный ответвитель PicoCell — важный элемент систем усиления, в которых необходимо обеспечить дистрибуцию ВЧ-сигнала с разной пропорцией мощности. Он применим в любых системах с репитерами, а также может использоваться с WiFi-оборудованием и некоторыми другими стандартами.

• Широкий частотный диапазон. Поддержка 700–2700 МГц обеспечивает совместимость с большинством современных видов беспроводной связи, включая LTE, что исключает необходимость покупки отдельных устройств для разных частот;
• Минимальные потери сигнала. Потери на входе и выходе составляют всего 0,5 дБ, что позволяет сохранить высокое качество основного сигнала.
• Высокая развязка. Показатель развязки 32 дБ минимизирует взаимные помехи между основным и ответвленным каналами;
• Прочный и легкий корпус. Устройство устойчиво к механическим воздействиям и температурным перепадам (от -25°C до +65°C), что гарантирует надежность в сложных условиях эксплуатации;
• Компактные размеры и простая установка. Габариты корпуса — 120 x 43 x17 мм (без кннекторов). Ответвитель можно устанавливать в ограниченном пространстве, например, в серверных шкафах или технических помещениях. Отверстия в корпусе позволяют монтировать его на любую поверхность, включая стены и металлические конструкции.
• Работа с высокой мощностью. Максимальная подводимая мощность до 50 Вт делает устройство подходящим для профессиональных систем с высокой нагрузкой.

Рассчитайте стабильную систему усиления с направленным ответвителем от PicoCell! Закажите устройство прямо сейчас на сайте или получите консультацию по телефону 8-800-3333-965. Для вашего удобства доступная функция «Заказать звонок», чтобы связаться со специалистами.
