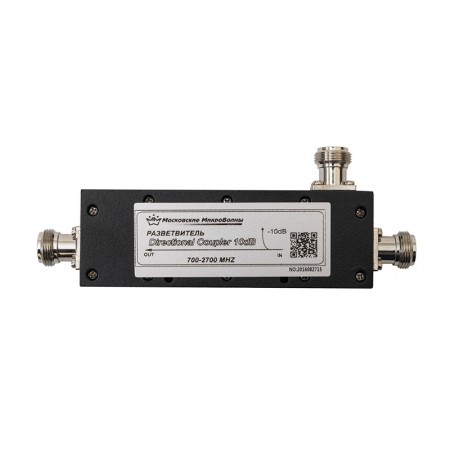

Разветвитель Directional Coupler 10 db

Directional Coupler 10 dB от PicoCell — это устройство для неравномерного деления высокочастотного сигнала в системах усиления сотовой связи. Оно распределяет входной сигнал на два потока: основной (с минимальными потерями) и ослабленный (с затуханием 10 дБ). Это позволяет эффективно управлять мощностью сигнала для антенн или других устройств, подключенных к усилителю, в зависимости от их расположения или задач.

Направленный ответвитель используется в системах связи, где необходимо грамотно распределить сигнал между двумя или более устройствами. Прибор работает в диапазоне частот 700–2700 МГц и поддерживает основные стандарты мобильной связи GSM, 3G, LTE и WiFi 2,4 ГГц.

Использование в системах связи

Directional Coupler на 10 дБ применяется в системах усиления связи для решения следующих задач:

• Компенсация потерь на кабельной линии. Основная мощность направляется к удаленной антенне, а ослабленный сигнал — к антенне, расположенной ближе к источнику-репитеру;
• Создание зон покрытия разной площади. Антенна с большим радиусом действия подключается к основному выходу, а для локального покрытия используется боковой выход с затуханием;
• Построение каскадных систем. Разветвитель позволяет подключать дополнительные устройства, такие как бустеры, для сложных конфигураций.

В домашних системах усиления ответвители чаще всего используются, чтобы создать покрытие около репитера и дополнительную зону связи на втором этаже или в соседнем помещении. Инженеры применяют такие устройства для создания распределенных антенных систем (DAS), где требуется точное управление мощностью сигнала.

Широкий диапазон частот и ответвление на -10 дБ

Устройство подходит для интеграции в системы с разным уровнем сложности. Направленный ответвитель делит входной сигнал на два выхода. Основной выход передает сигнал с минимальными потерями, сохраняя основную часть мощности. Небольшая часть сигнала поступает на боковой отвод.

• Поддержка мультидиапазонного оборудования. Работа в широком диапазоне частот (700–2700 МГц) обеспечивает совместимость с ключевыми стандартами мобильной связи;
• Затухание 10 дБ на боковом выходе. Отведенный сигнал ослаблен на 10 дБ, что эквивалентно разнице в 10 раз. Например, при входном сигнале 30 дБм (1 Вт) выходная мощность на боковом порту составит 20 дБм (100 мВт). Разумеется, сигнал в магистральной линии ослабнет в соответствии с отведенной мощностью;
• Разъемы N-female для подключения. Все порты ответвителя — N-розетки с сопротивлением 50 Ом. Они обеспечивают надежное и согласованное соединение с кабелями и антеннами в радиосистемах;

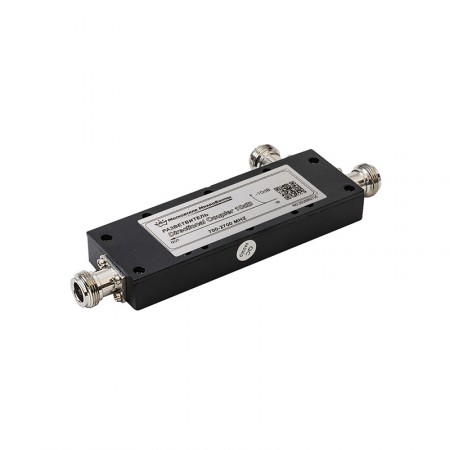

• Компактный металлический корпус. Размер прибора — всего 120 x 43 x 17 мм (без учета разъемов). Ответвитель легко размещается рядом с репитером в монтажном шкафу или прячется под навесной потолок.

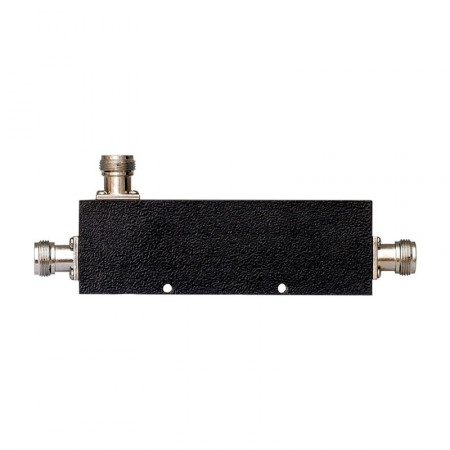

Устройство пассивное, не требует питания и работает в двух направлениях (в одном разделяет, в другом суммирует). Монтаж разветвителя прост благодаря компактным размерам и двум сквозным отверстиям под винты.

Купить разветвитель Directional Coupler 10 dB от компании «Пикоселл» можно прямо сейчас! Добавьте товар в корзину или позвоните по номеру 8-800-3333-965 для консультации. Наши специалисты подберут комплектующие и предложат решения для ваших задач.
