Кабель коаксиальный LMR-195

Цена: 135 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3363

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Коаксиальный кабель для передачи радиосигнала LMR-195 применяется как современная альтернатива распространенной марке RG-58 A/U. Этот провод имеет схожую структуру и аналогичный диаметр, но обладает лучшими показателями затухания. Малая толщина, эластичность проводящей жилы и наружной оболочки, а также совместимость с типовыми разъемами делают этот кабель оптимальным решением для профессионального применения.

Для использования с репитерами и другими радиоприборами

Кабели серии LMR первоначально были разработаны как более эффективная замена RG-серии. Цифра в названии означает наружный диаметр в дюймах. Так, LMR-195 имеет диаметр 0,195″, что эквивалентно 4,95 мм.

Провод имеет хорошую гибкость и используется для прокладки в труднодоступных зонах зданий, где невозможно использование более толстых коаксиалов. Назначение этой марки охватывает широкий круг общих и специальных применений, включая:

  • Соединение отдельных модулей в системах промышленной радиосвязи;
  • Подключение ретрансляторов сотового сигнала к антеннам и линейным усилителям;
  • Беспроводные сети WiFi, передача данных GNSS и другие стандарты;
  • Коммутация измерительного оборудования, например, анализаторов спектра с антеннами и другими комплектующими.

К безусловным достоинствам кабеля относится его хорошая гибкость, сочетающаяся с умеренными потерями. Обычно LMR-195 применяется для прокладки кабельных линий протяженностью 5–15 м или изготовления кабельных сборок такой же длины.

Структура и особенности эксплуатации

Коаксиальная структура LMR-195 во многом воспроизводит марку RG-58 A/U. Производитель Baltic Signal отмечает улучшенное экранирование, хорошую фазовую стабильность и низкие потери этого радиокабеля в сравнении с более дешевыми аналогами.

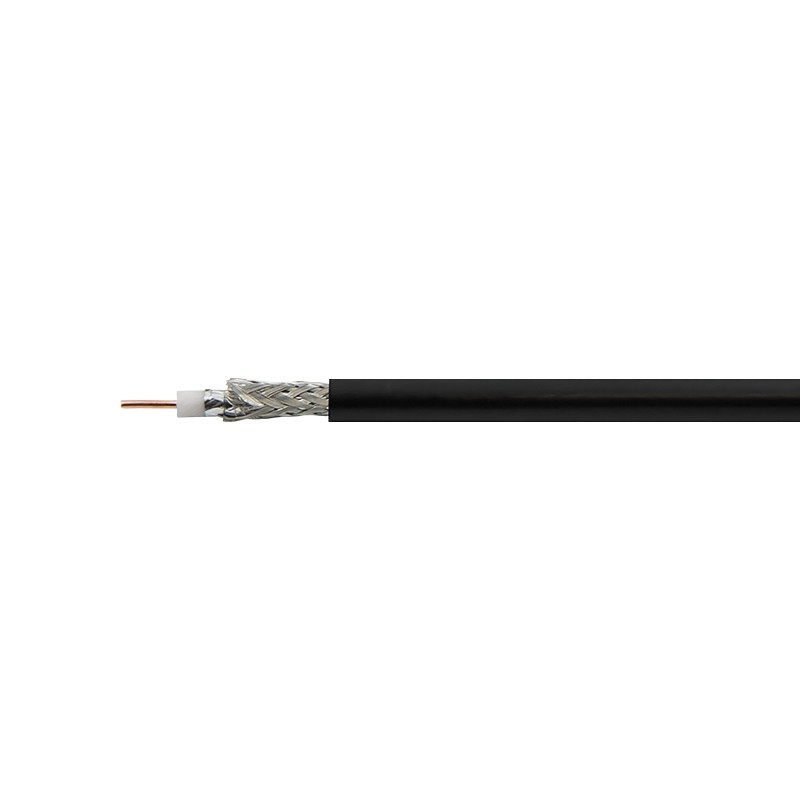

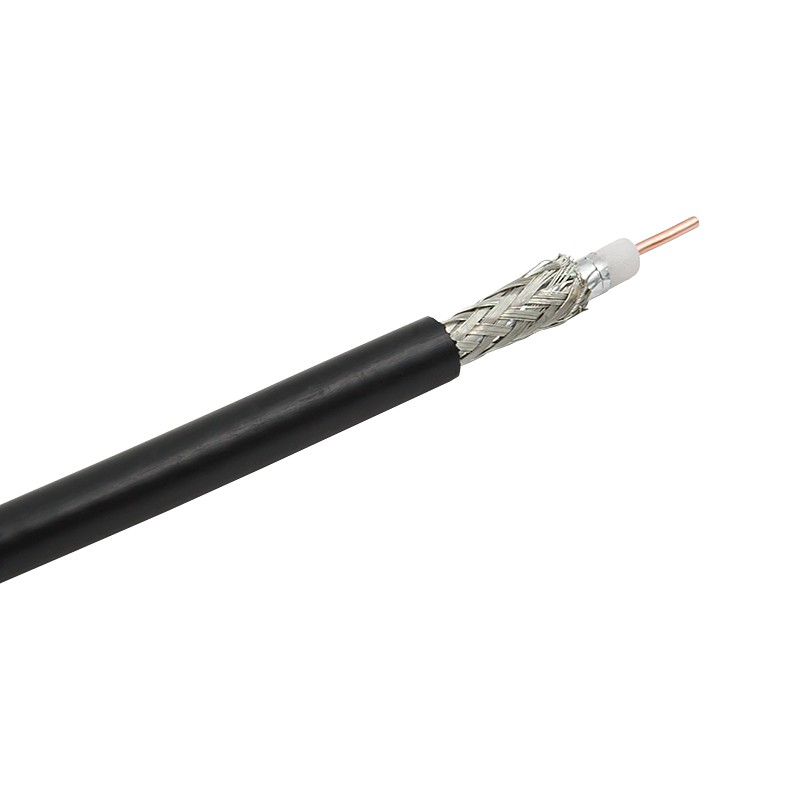

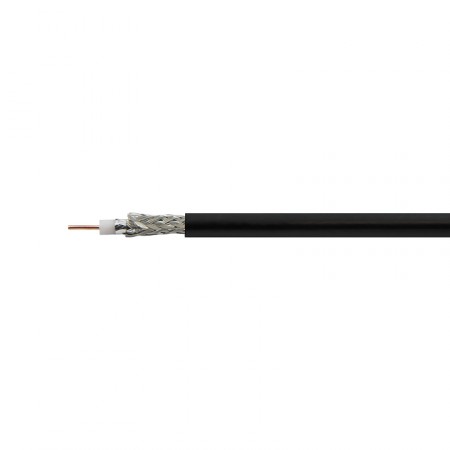

Структурно провод состоит из следующих элементов:

  • Медный проводник Ø0,94 мм. Медь обеспечивает высокую гибкость и изломоустойчивость, сочетающуюся с малыми потерями сигнала;
  • Диэлектрик из вспененного полиэтилена Ø2,79 мм. Диэлектрик обуславливает равномерный импеданс 50 Ом и фазовую стабильность, необходимые для корректной передачи сигнала даже в ответственных применениях;
  • Два экрана: фольга и луженая оплетка Ø3,53 мм. Вспененный диэлектрик обернут в алюминиевую ленту (фольга), которая служит первым экраном. Вторым экраном является проволочная оплетка. Итоговое экранирование свыше 90 дБ: фольга и оплетка надежно защищают линию передачи от помех и исключают утечку радиосигнала;
  • Наружная PE-оболочка Ø4,95 мм. Наружный слой из долговечного черного полиэтилена устойчив к ультрафиолету и влаге и допускает эксплуатацию при температуре от -40°C до +85°C.

Кабель обладает умеренными потерями. Обычно он используется для соединения небольших участков кабельных сетей, где важен малый радиус изгиба. Затухание сигнала при частоте GSM (900 МГц) составит 32,4 дБ / 100 м, а на частоте LTE (2500 МГц) — 55,4 дБ. Это немного ниже аналогичных типовых показателей ближайшего аналога RG-58 A/U.

Для этой марки подходят типовые коннекторы с индексом «F», такие как S-111F, N-111F, T-111F и прочие совместимые.

Чтобы купить коаксиальный кабель LMR-195, положите товар в корзину и укажите нужную длину в метрах. После этого перейдите к форме завершения заказа. Остались вопросы? Наши менеджеры помогут с выбором оборудования и комплектующих для радиосвязи по номеру 8-800-333-965!

Цена указана за 1 метр погонный.

Кабель LMR-195 — спецификации [PDF, ~137Kb]

Характеристики
Марка кабеля LMR-195
Центральный проводник (материал) медь
Центральный проводник (диаметр) 0,94 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,79 мм
Экран двойной (алюминиевая фольга и оплетка из луженой меди)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,53 мм
Внешняя оболочка (материал) полиэтилен
Внешняя оболочка (диаметр) 4,95 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83 ±3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 24,9 Ом/км
Сопротивление внешнего проводника по постоянному току 16,1 Ом/км
Пиковая мощность 2,5 кВт
Испытательное напряжение изоляции 1000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 13,00 дБ
280 МГц: 18,50 дБ
350 МГц: 20,50 дБ
400 МГц: 22,50 дБ
800 МГц: 28,00 дБ
900 МГц: 32,40 дБ
1200 МГц: 38,20 дБ
1500 МГц: 42,40 дБ
1800 МГц: 45,50 дБ
1900 МГц: 48,00 дБ
2000 МГц: 49,10 дБ
2500 МГц: 55,40 дБ
2700 МГц: 64,30 дБ
3000 МГц: 70,00 дБ
Минимальный радиус изгиба (однократный) 12 мм
Минимальный радиус изгиба (многократный) 50 мм
Усилие на разрыв 178 Н
Рабочая температура от -40°C до +85°C
Температура монтажа от -30°C до +70°C
Температура хранения от -40°C до +85°C

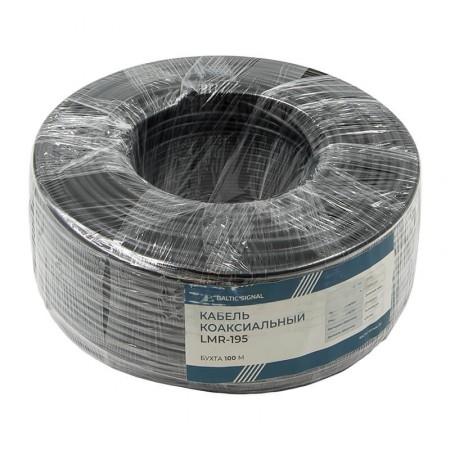

Длина кабеля в бухте 100 м
Вес 3,0 кг / 100 м



Доставка и гарантия
Доставка по Москве 375 - 750 руб., 2–3 дня
Доставка по СПб 375 - 750 руб., 1–2 дня
Доставка по России 375 - 750 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
