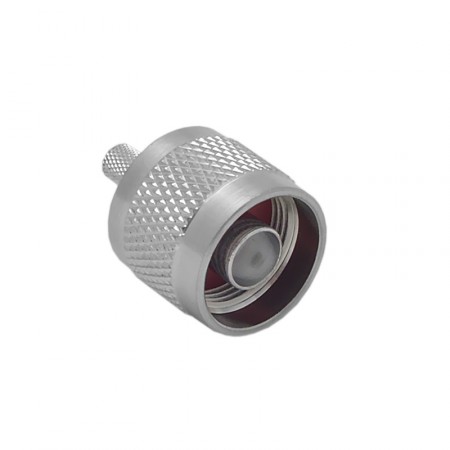

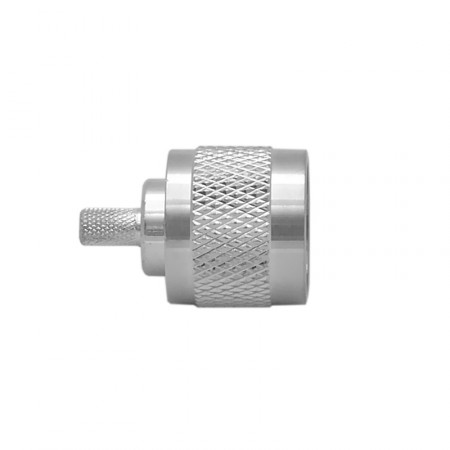

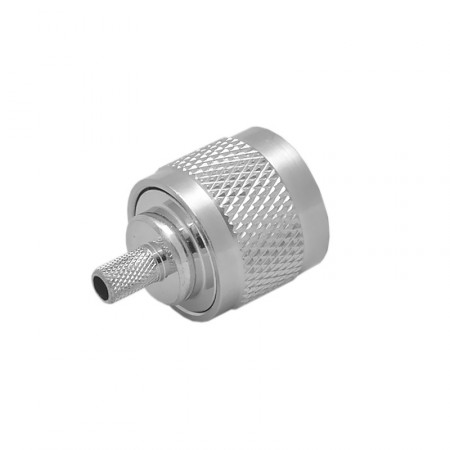

Разъём N-111F (N-male, обжимной, на кабель RG-58)

Цена: 200 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 0293

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (1)

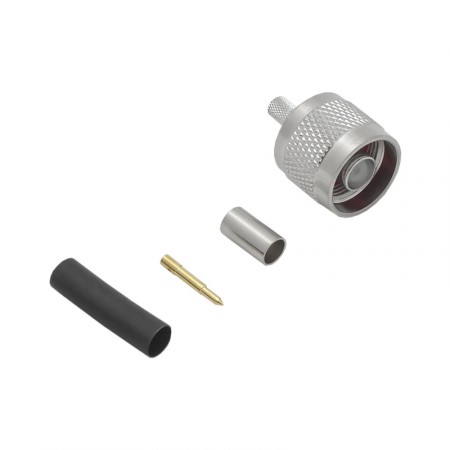

Обжимной коннектор N-male (вилка) для установки на коаксиальной кабель RG-58. С помощью разъема N-111F можно создать кабельную сборку для соединения любых совместимых устройств: репитеров, бустеров, делителей сигналов, антенн и т. п. Также кабельная сборка с разъемами N-111F пригодится для подключения измерительного оборудования и различных приборов радиосвязи. Коннектор подходит для комнатных и уличных версий кабеля RG-58. Для создания одной кабельной сборки потребуется два разъема типа N-111F, а также устройства для разделки кабеля и обжима гильзы.

Волновое сопротивления разъема составляет 50 Ом, что делает его полностью совместимым с высокочастотными приборами связи, которые применяются в комплектах повышения качества мобильного сигнала. В качестве способа крепления используется обжим на кабель, что позволяет надежно совместить все части кабельной сборки и избежать лишних потерь при передаче сигнала. Также требуется пайка центрального элемента.

Разъемы N-типа работают в широком диапазоне частот от 0 до 11 ГГц. Штекер контакта покрыт тонким слоем золота. Внешний никелированный корпус разъема имеет высокую жесткость и стойкость к ударным нагрузкам.

Если вы не хотите самостоятельно изготавливать кабельную сборку, то в нашем магазине всегда доступны полностью готовые решения любой длины с требуемыми коннекторами! Также возможно изготовление кабельных сборок на заказ. Купить разъем N-111F можно на нашем сайте онлайн. Чтобы получить подробную консультацию, обратитесь к нашим менеджерам по телефону 8-800-3333-965!

Данный разъём также известен под артикулами: HYR-0303A, GN-303A, N-7301A, N-C58P.

Инструкция по обжиму разъемов


Характеристики
Разъем N-male
Тип центрального контакта штырь
Марка кабеля RG-58
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямой
Способ крепления кабельная вилка
Вес 27 г



Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Серия
Разъёмы N Разъёмы N
Тип кабеля
RG-58 RG-58
Отзывы (1)
Рейтинг: 3/5
Основано на 1 отзыве
| Отзывов: 1
Посмотрел инструкцию. Она не полная. К сожалению, отсутствует информация о размерах при разделке радиокабеля под разъем.
