Кабельная сборка UHF-male - 10 метров 5D-FB - SMA-male

Кабельная сборка длиной 10 метров оснащена радиочастотными разъемами UHF-male (PL-259) и SMA. Она решает задачу, когда устройства стоят далеко друг от друга и стандартные короткие провода не подходят для соединения.

Когда нужен кабель на 10 метров?

Большая длина дает свободу для монтажа и удобного размещения оборудования. Вы сможете:

• Установить радиостанцию в кабине, а антенну вынести на крышу фуры, вагона поезда или локомотива;
• Подключить стационарную рацию к антенне на фасаде здания или балконе;
• Организовать подключение на морском судне: от рубки к антенне на мачте;
• Соединить измерительный прибор на столе с антенной, вынесенной за пределы экранированной комнаты.

Конструкция и параметры кабеля 5D-FB

Сборка выполнена на коаксиальном кабеле 5D-FB (Ø7,5 мм). Его конструкция обеспечивает баланс между гибкостью, прочностью и умеренными потерями на такой длине:

• Центральная жила из омедненного алюминия диаметром 1,8 мм;
• Изоляция из вспененного полиэтилена для стабильных волновых характеристик;
• Двойной экран (фольга + оплетка) защищает от внешних помех;
• Прочная ПВХ-оболочка черного цвета устойчива к УФ и температуре от -40°C до +75°C.

На большой длине потери в кабеле становятся существенными. У кабеля 5D-FB затухание ниже, чем у популярных тонких кабелей, однако его следует учитывать при проектировании радиосистемы:

• На частоте 150 МГц потери составят ~0,78 дБ;
• На частоте 400 МГц — ~1,3 дБ.

Для сравнения: у кабеля RG-58 потери на 10 метрах на частоте 400 МГц будут около 3,76 дБ — в три раза выше. Поэтому 5D-FB — практичный выбор для длинных линий в диапазонах УКВ (VHF) и начальной части УВЧ (UHF).

Разъемы: надежное соединение разных стандартов

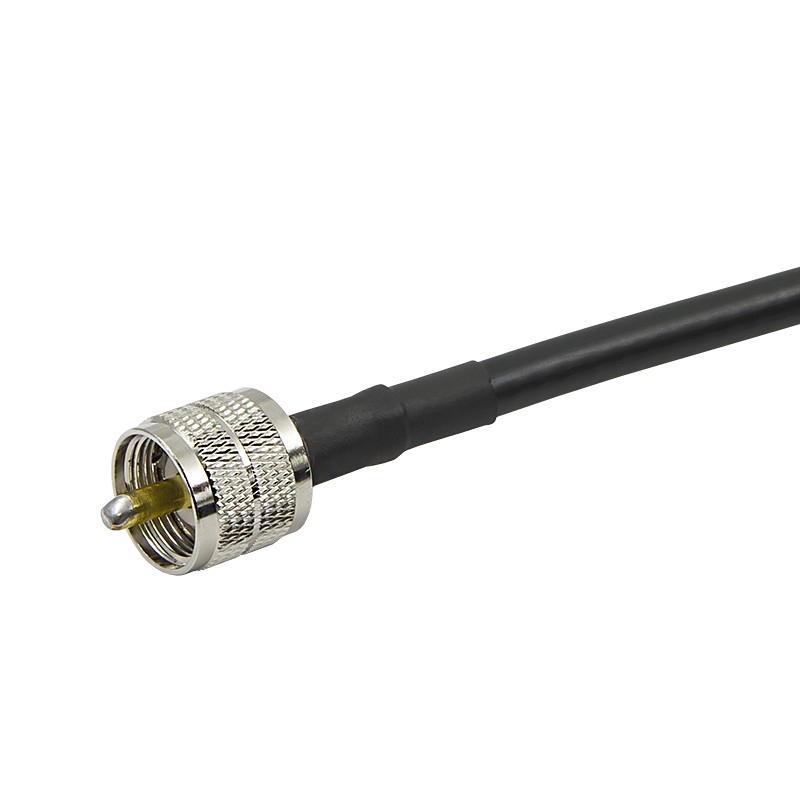

Сборка объединяет два популярных стандарта. С одной стороны кабеля установлен обжимной разъем UHF-male (PL-259). Его используют для профессиональной и любительской радиосвязи в диапазонах CB, VHF и морской связи. Он оптимален для частот до 300 МГц и обеспечивает надежное соединение, устойчивое к вибрации.

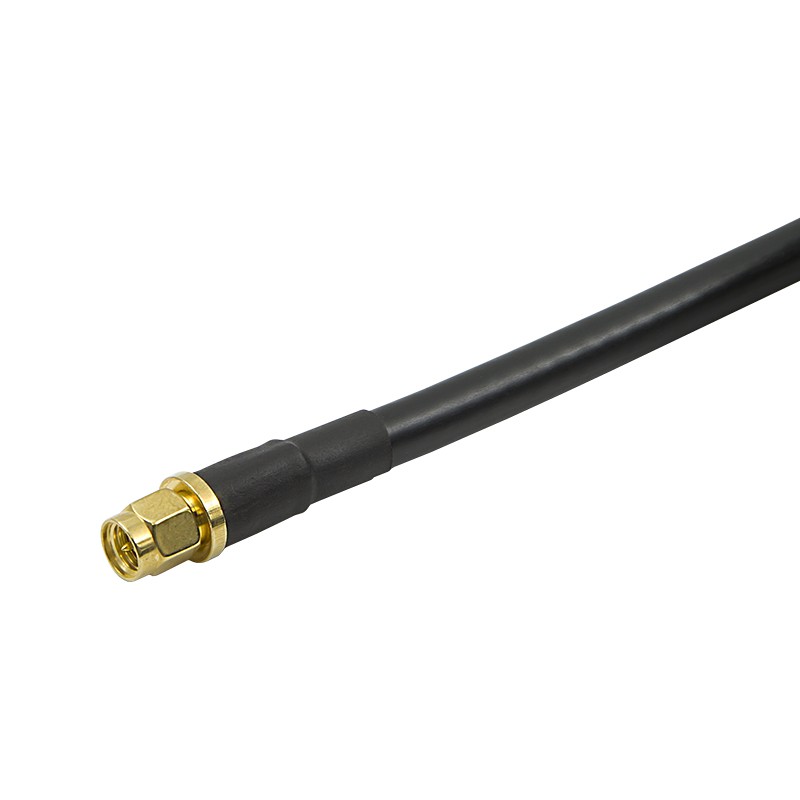

С противоположной стороны установлен SMA-male — компактный коннектор для современного оборудования. Он применяется в измерительных приборах (анализаторах спектра, генераторах), роутерах, GPS-оборудовании и модемах.

Как выбрать длину кабеля: 3, 5 или 10 метров?

• 3 метра — для соединения приборов на столе или на стенде;
• 5 метров — для монтажа в автомобиле или небольшом помещении;
• 10 метров (данная модель) — когда нужно значительное расстояние: между комнатой и крышей, между разными помещениями, на судне или для временных измерительных установок.

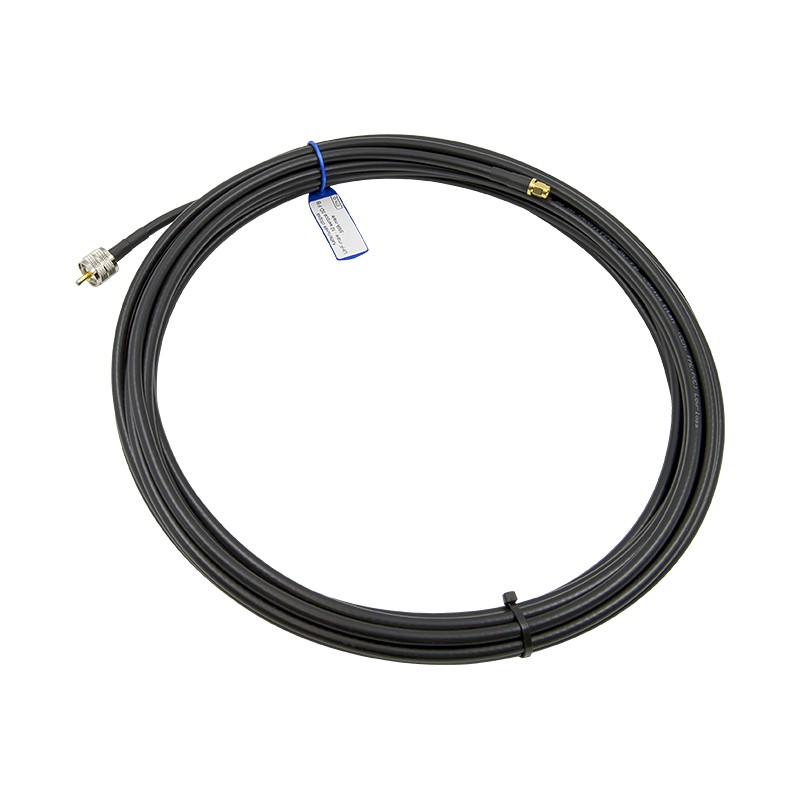

Каждая сборка снабжена информативной прямоугольной биркой. На ней указаны длина, марка кабеля, типы разъемов и волновое сопротивление. Эта бирка помогает быстро идентифицировать кабель на складе или объекте, что удобно для монтажников и при ведении учета.

Перед поступлением в продажу изделие проходит тестирование в ОТК. Обязательно тестируется проходимость сигнала, отсутствие КЗ, оценивается прочность и качество обжима разъемов.
