Кабельная сборка UHF-male - 15 метров 5D-FB - SMA-male

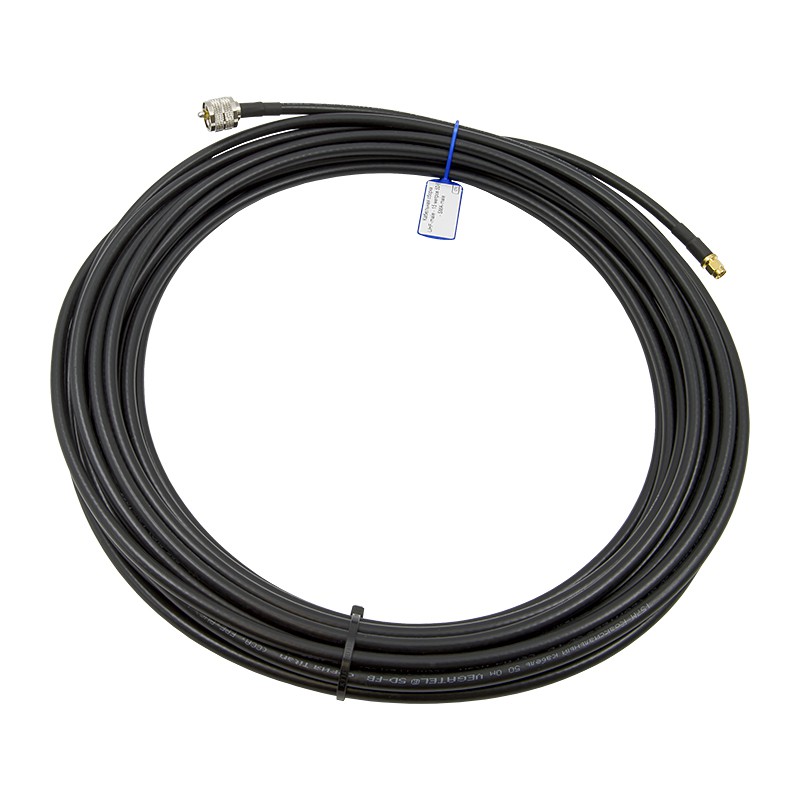

Готовая кабельная линия длиной 15 метров с установленными на концах разъемами UHF-male (PL-259) и SMA-male. Сборка выполнена на базе коаксиала 5D-FB — гибкого кабеля диаметром 7,5 мм с низкими потерями в диапазонах радиосвязи. Такая протяженность позволяет разнести антенну и приемное оборудование на значительное расстояние, что актуально при выносе антенны на крышу здания или мачту.

Назначение разъемов в сборке

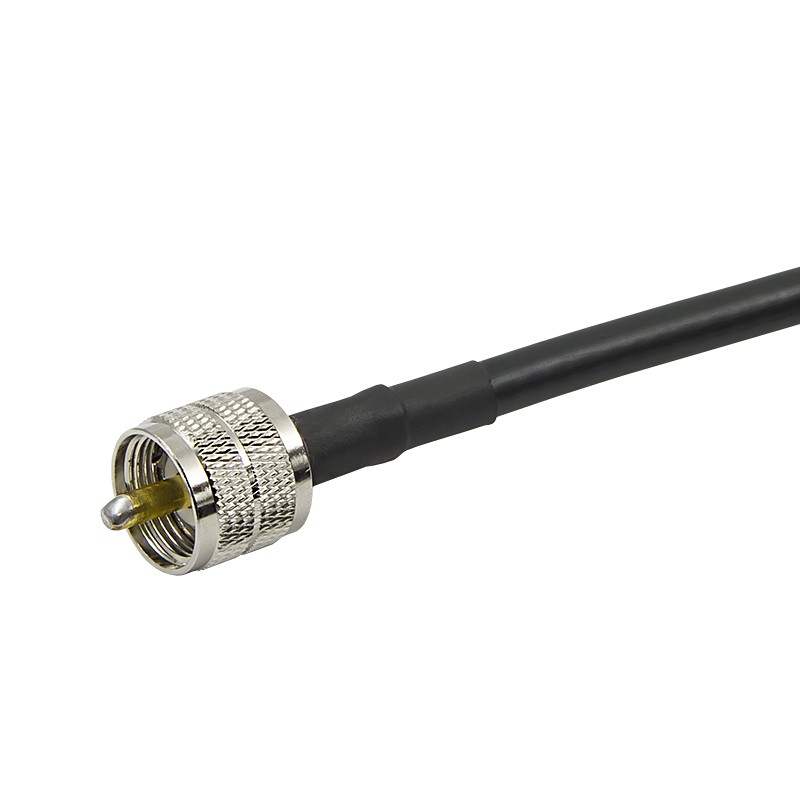

UHF-male (известен также как PL-259) — крупный резьбовой разъем, который применяется в радиолюбительской технике, автомобильных и морских радиостанциях. Его конструкция рассчитана на частоты до 300 МГц, но на практике коннектор работает и в более высоких диапазонах, но уже с ухудшением характеристик.

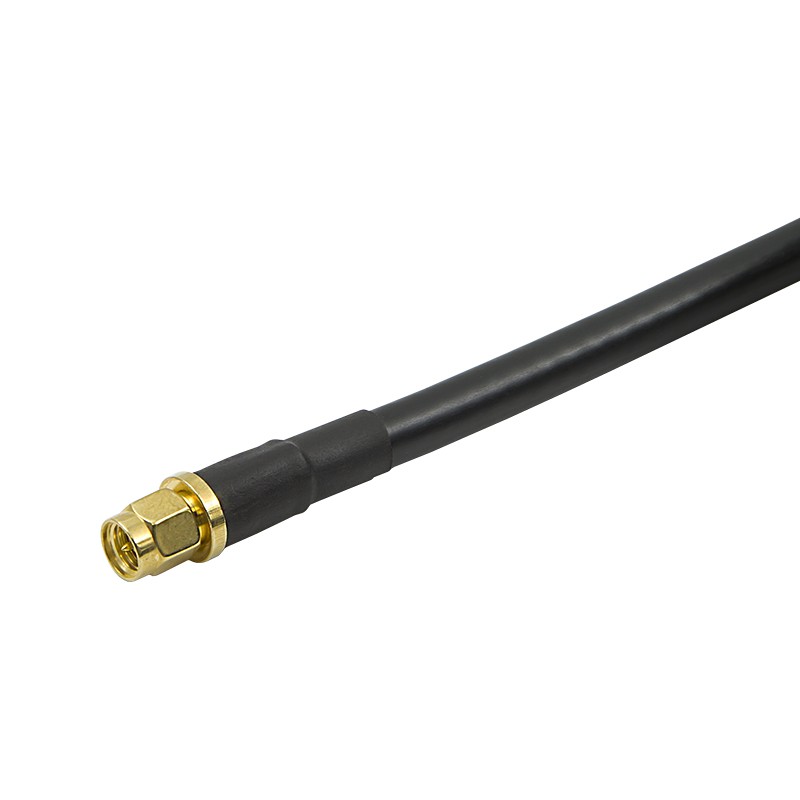

SMA-male — компактный высокочастотный разъем, стандартный для современных LTE-роутеров, модемов, WiFi-оборудования и антенн сотовой связи. Сопротивление 50 Ом и частотный диапазон до 18 ГГц делают его универсальным решением для беспроводных систем.

Комбинация этих двух типов разъемов в одной сборке решает задачу согласования оборудования разных стандартов — например, подключение антенны с SMA-разъемом к радиостанции.

Когда выбирают 15-метровую длину

Пятнадцатиметровая сборка подходит для ситуаций, когда короткие кабели не дотягиваются до нужной точки установки антенны:

• Вынос антенны на крышу двух-трехэтажного здания: от подвала или первого этажа, где стоит оборудование, до кровли обычно как раз 12–15 метров с учетом прокладки по стенам и перекрытиям;
• Установка на мачте или вышке: когда антенну поднимают над препятствиями (деревьями, соседними постройками) на высоту 10–12 метров, а радиооборудование остается внутри помещения;
• Сложная геометрия помещений: если нужно обойти углы, перегородки или проложить кабель по техническим каналам с изгибами;
• Временные установки на открытой местности: полевые условия, выездные мероприятия, экспедиции, где антенну выносят на штативе в сторону от палатки или временного укрытия.

Ограничения длинных кабелей

На дистанции 15 метров коаксиальный кабель вносит ощутимое затухание сигнала. Для 5D-FB в диапазоне 280 МГц потери составляют 1,62 дБ, в диапазоне 400 МГц — уже 1,95 дБ. Это означает, что часть мощности сигнала теряется по пути от антенны к приемнику.

Если у вас сильный сигнал от базовой станции или используется мощный передатчик, то такие потери некритичны — оборудование все равно получит достаточный уровень для стабильной работы. Но в зонах со слабым сигналом каждый децибел на счету, и длинный кабель может свести на нет преимущества от установки внешней антенны.

В таких случаях стоит рассмотреть альтернативы: использовать более толстый кабель с меньшими потерями (например, 8D-FB), разместить оборудование ближе к антенне или использовать другой тип соединения.

Коаксиал 5D-FB относится к категории гибких кабелей с однопроволочной центральной жилой диаметром 1,8 мм. Внешний диаметр кабеля составляет 7,5 мм, что облегчает прокладку через стандартные кабельные вводы и отверстия. Двухслойный экран обеспечивает защиту от внешних помех, а наружная оболочка из черного полиэтилена устойчива к ультрафиолету и атмосферным воздействиям.

Волновое сопротивление 50 Ом стандартно для антенных систем сотовой связи. Рабочий температурный диапазон от -40°C до +85°C позволяет эксплуатировать сборку круглогодично в российских климатических условиях.

Положите сборку в корзину и оформите заказ на сайте! Информация по оплате и доставке размещена в профильных разделах. Нужна другая длина или иные типы разъемов? Мы делаем кабельные сборки на заказ по вашим параметрам. Консультации по номеру 8-800-3333-965.
