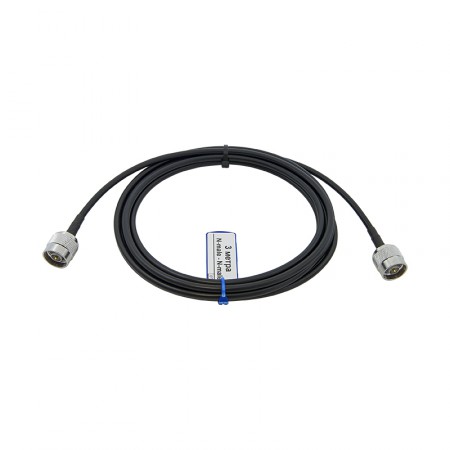

Кабельная сборка N-male - 3 метра RG-58 - N-male

Цена: 980 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3740

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабель длиною 3 метра с установленными разъемами N-male для подключения репитеров, бустеров, антенн сотовой связи и других радиоприборов. Сборка выполнена на базе кабеля RG-58 A/U, который обладает малым диаметром и высокой гибкостью. Трехметровые соединительные джамперы часто используются для коммутации устройств, размещенных в одном помещении.

Соединительный кабель с коннекторами N-male

Разъемы серии N применяются в профессиональных устройствах связи, таких как ретрансляторы, точки доступа, измерительные приборы. Особенностью этой серии является массивное резьбовое сочленение, которое удерживает вилку в розетке даже при значительных вибрациях и обеспечивает постоянный надежный контакт. Эти разъемы имеют стабильное волновое сопротивление 50 Ом и подходят для передачи ВЧ-сигнала в системах сотовой связи, WiFi и пр.

Встретить такие разъемы можно на активных устройствах, а также на пассивных антеннах, сплиттерах и других элементах радиосистем. Чаще всего коннекторы этого типа встречаются на следующих устройствах:

  • Приборы, повышающие мощность сигнала (репитеры сотовой связи);
  • Вспомогательные (линейные) усилители;
  • Антенны сотовой связи для установки на улице и внутри помещений;
  • Оборудование WiFi (точки доступа, антенны);
  • Измерительные приборы, генераторы сигнала, анализаторы и т. п.;
  • Пассивные компоненты для деления, суммирования и фильтрации сигналов.

Разъемы «мама» N-type чаще всего устанавливаются на самих приборах, в то время как ответные вилки «папа» монтируются на соединительные кабели.

Кабель RG-58 для передачи сигнала с малыми потерями

Кабельная сборка выполнена на базе коаксиального провода RG-58 A/U, который имеет внешний диаметр 5,0 мм с центральной медной жилой диаметром 1,02 мм. Кабель хорошо защищен от внешних помех и наводок двойным экранированием, состоящим из фольги и проволочной оплетки. Наружный слой из ПВХ защищает среду передачи от пыли, влажности и солнца и сохраняет свои свойства при температуре от -40°C до +70°C.

Потери кабеля достаточно низки и на длине 3 метров составляют порядка 1,0 дБ на частотах GSM-связи (900 МГц) и 1,8 дБ на более высоких частотах LTE (2500 МГц). При расчете ресурса вашей системы следует учитывать, что потери на разъемах (на контакте) обычно составляют до 1 дБ с каждой стороны.

Особенности производства и проверки наших кабельных сборок

Для коммутации оборудования очень важна стабильность, которую можно достичь только выверенным производственным процессом и тщательным тестированием. Совокупность этих факторов обеспечивает надежность соединительных компонентов от GSM-Репитеры.РУ:

  • Мы выбираем кабель от надежных и проверенных поставщиков, регулярно проверяем его качество и соответствие заявленным характеристикам;
  • Используемые разъемы N-111F имеют обжимную конструкцию и монтируются с использованием кримперного инструмента. Крепление коннектора осуществляется равномерной компрессией металлической гильзы с нескольких сторон;
  • Центральный пин припаивается к жиле — мы не используем разъемы с цанговым креплением пина из-за их низкой надежности;
  • Поверх хвостовой части разъема устанавливается термоусадка, скрывающая место монтажа и защищающая его от влаги. Разъем не требует дополнительной герметизации при использовании на улице;
  • По завершении установки разъемов проводится тестирование кабельной сборки. Инженер проверяет, насколько прочно установлен разъем, а также «прозванивает» сборку при помощи мультиметра.

Наши кабельные сборки отличаются долговечностью: они могут функционировать много лет без замены и частого обслуживания. Чтобы купить товар, добавьте его в корзину и оформите заявку онлайн. Если вы не можете найти подходящую кабельную сборку в каталоге, воспользуйтесь заказной позицией!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 3 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
