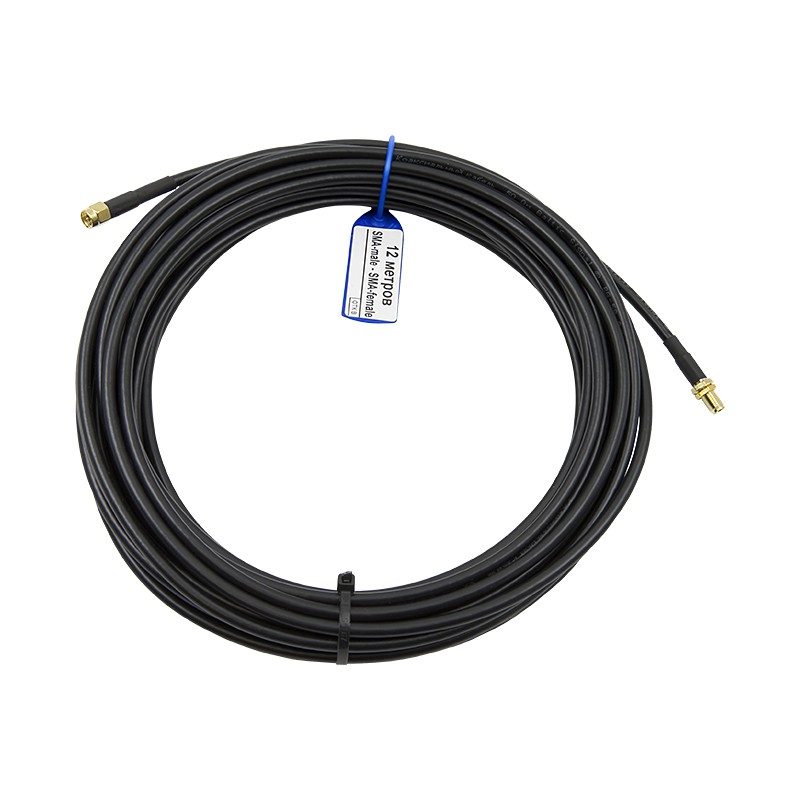

Кабельная сборка SMA-male - 12 метров RG-58 - SMA-female (удлинитель)

Цена: 1 430 р.
Скидка: По запросу
Наличие: Есть в наличии

Артикул: 4187

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Этот соединительный кабель создан для работы с радиочастотным оборудованием и в основном применяется в системах, где нужно быстро нарастить длину фидерной линии. Устройство укомплектовано разъемами формата SMA: один конец — с «папой», другой — с «мамой», а его длина составляет 12 метров. Кабельные сборки такой конфигурации часто используются как удлинители, но также могут служить для прямого соединения приборов при наличии совместимых ответных коннекторов.

Надежное средство для подключения РЧ-устройств

Готовые к применению коаксиальные джамперы активно используются как профессионалами телекоммуникационного сектора, так и энтузиастами радиотехники. Поскольку коннекторы уже установлены на производстве, пользователю не нужно заниматься пайкой или использовать обжимной инструмент.

Принцип действия кабеля основан на передаче сигнала по центральному медному элементу. Диэлектрический слой отделяет проводник от оплетки, предотвращая внутренние помехи и снижая потери. Экран, состоящий из фольги и оплетки, защищает линию от внешних излучений, а наружная изоляция бережет кабель от механических повреждений и воздействия внешней среды.

Преимущества ВЧ-удлинителя на базе RG-58

  • Повышенная устойчивость к нагрузкам и внешним факторам. Кабель можно эксплуатировать в условиях низких и высоких температур (от -40°C до +70°C). Оболочка из ПВХ черного цвета защищает конструкцию от влаги, пыли, ультрафиолета;
  • Модерируемые потери сигнала. На длине 12 метров RG-58 A/U вносит затухание, приемлемое для многих ВЧ-систем. Например, на частоте 2000 МГц потери составят порядка 6,6 дБ — значение, которое не окажет существенного влияния на систему при передаче сигнала высокой мощности;
  • Универсальность подключения. Наличие разъемов SMA-типа (male/female) позволяет использовать кабель с различными устройствами, включая оборудование GSM, 3G и 4G. Помимо мобильной связи, SMA-коннекторы встречаются в оборудовании навигации, компонентах ISM-систем, контрольно-измерительной аппаратуре и т. п.;
  • Готовность к применению. Установка проста — достаточно подключить сборку к устройствам, и система готова к работе.

Конструкция кабельной сборки

Основной элемент — коаксиальный провод марки RG-58 длиной 12 метров. Центральный сердечник выполнен из медной проволоки диаметром 1 мм. Его окружает диэлектрик на основе вспененного полиэтилена, который разделяет жилу и оплетку. Экранирующий слой представлен медной оплеткой и алюминиевой фольгой. Наружная оболочка из ПВХ диаметром 5 мм защищает изделие от внешних факторов.

С обоих концов кабеля установлены разные типы разъемов:

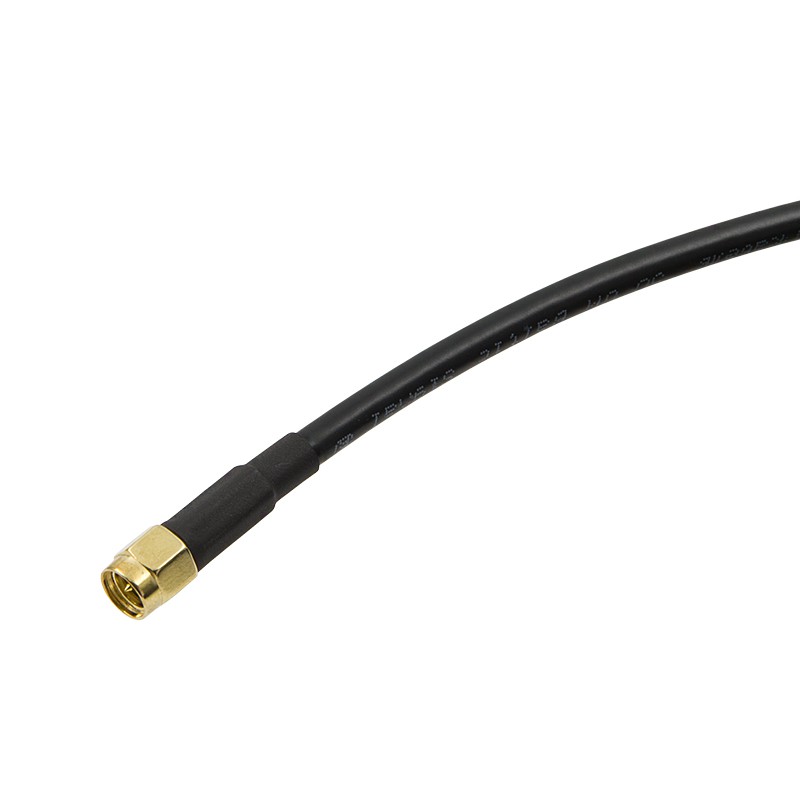

  • SMA-male — с внутренней резьбой и выступающим центральным контактом, предназначен для подключения к SMA-гнездам на корпусе оборудования;

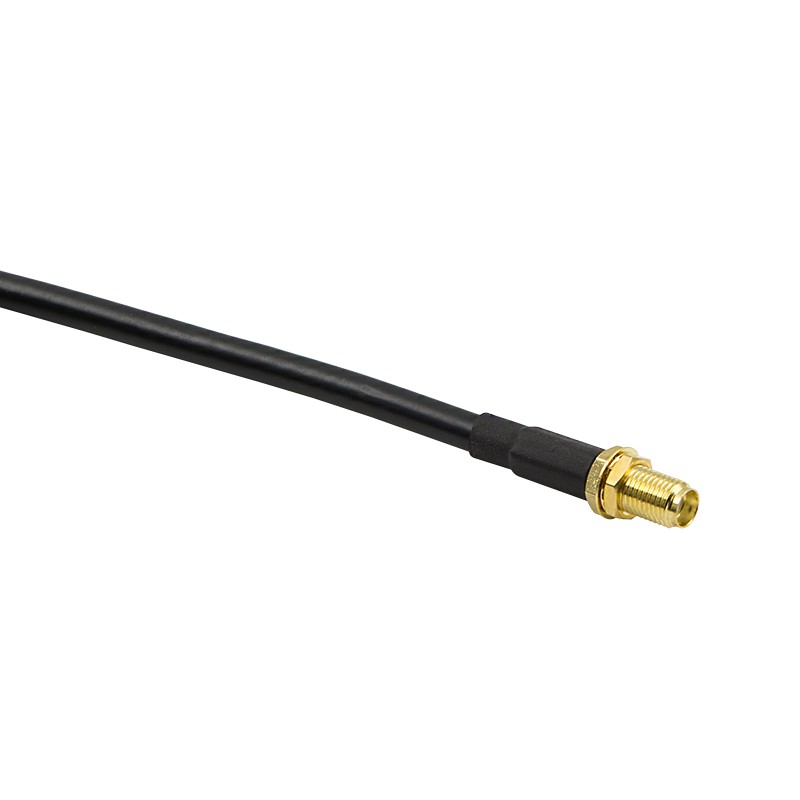

  • SMA-female — с внешней резьбой и углублением под центральный штырь, подходит для соединения с кабелями или антеннами, оснащенными male-разъемами.

Радиочастотная совместимость и особенности изготовления

Импеданс всей сборки составляет 50 Ом — стандартное значение для РЧ-систем и микроволновых линий, что гарантирует эффективную работу на заявленных частотах. Производственный процесс включает в себя обжим разъемов (опрессовку), за которым следует установка термоусадочной изоляции. Такая технология обеспечивает надежность соединения и долгий срок службы при многократных подключениях. Готовое изделие проходит финальное тестирование с помощью мультиметра для подтверждения качества передачи.

Помимо кабельных сборок, перечисленных в каталоге, GSM-Репитеры.РУ изготавливают соединительные кабели на заказ. Вы можете сформировать заказную позицию самостоятельно, выбрав подходящую марку кабеля и нужные разъемы!

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-female
Длина 12 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,12 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
