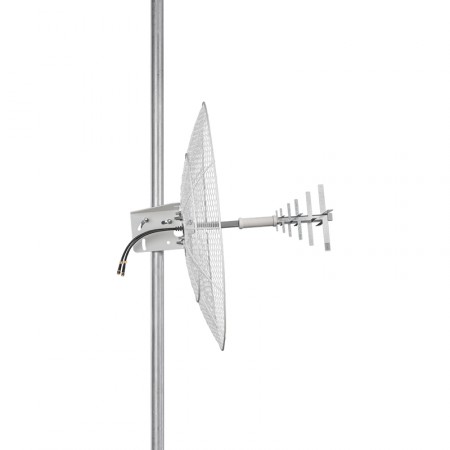

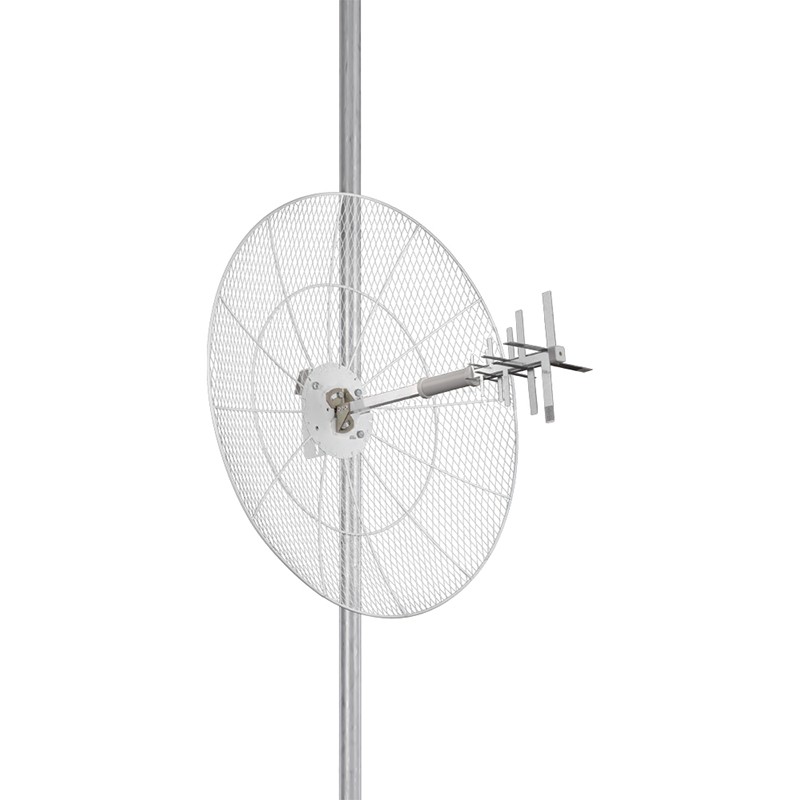

Параболическая антенна KNA21-700/2700 (2х21 дБ, SMA-male)

KNA21-700/2700 — широкополосный параболический излучатель для приема сотового интернета в очень слабой зоне покрытия. Эта модель работает в широком диапазоне 700–2700 МГц, перекрывая все LTE-частоты российских операторов. Усиление достигает 21 дБи, что позволяет устойчиво держать связь на большом удалении. MIMO-облучатель с разъемами SMA-male подходит для роутеров и модемов с двумя антенными входами. Используйте там, где панельные антенны уже не справляются!

Диапазоны 700–2700 МГц под все стандарты LTE

Совместимость с диапазонами 800 МГц (B20) и 900 МГц (B8) — важное отличие этой антенны от моделей с нижней частотой 1700 МГц. Эти диапазоны используются операторами в сельской местности и удаленных районах, где более высокочастотные сети попросту не развернуты, что делает модель KNA21-700/2700 более универсальной при использовании за городом.

Антенна охватывает весь актуальный спектр LTE: от низких диапазонов, проникающих сквозь препятствия на большие расстояния, до высоких, обеспечивающих максимальную скорость при агрегации. Благодаря таким характеристикам, параболик Kroks служит подходящим решением независимо от того, какие частоты использует оператор в конкретном месте.

Отличия параболика от панельной антенны

Параболический рефлектор концентрирует принятый сигнал в одной точке — в фокусе, где расположен облучатель. Это принципиально другой принцип, чем у панельных антенн: усиление достигается не за счет количества антенных элементов, а за счет геометрии отражателя. Параболические антенны используют там, где эффективности других решений недостаточно. Антенны серии KNA21 обеспечивают:

• Высокое усиление за счет зеркала большого диаметра. На максимальной рабочей частоте усиление составляет 20,7 дБи, на более низких частотах 700–900 МГц — порядка 9–12 дБи;
• Связь на большом удалении при прямой видимости вышки (вплоть до 25 км);
• Поддержку технологии MIMO: облучатель имеет двойную конструкцию для работы с вертикальной и горизонтальной поляризацией. Операторы LTE передают два потока данных с разной поляризацией, и модем/роутер затем объединяет их в один канал.

Узкая диаграмма направленности — оборотная сторона высокого усиления. Отклонение от оптимального направления на 1–2° снижает уровень принятого сигнала в несколько раз. Наводить антенну нужно тщательно, в обеих плоскостях, и лучше вдвоем: один человек медленно поворачивает параболу, второй следит за уровнем сигнала на экране подключенного роутера или измерительного прибора. Конструкция крепления также допускает настройку поляризации (0–90° или ±45°).

Сборка и конструктив

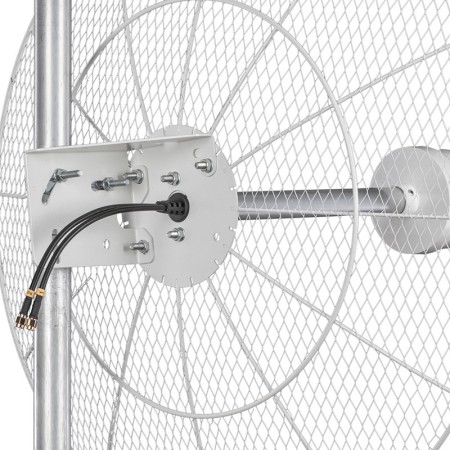

Рефлектор поставляется в разобранном виде — четыре секции собираются в единую параболу при помощи метизов из комплекта. Затем к рефлектору крепится облучатель, кронштейн и хомуты для монтажа на мачту. От облучателя выходят два коротких кабеля с разъемами SMA-male — они подключаются к кабельным сборкам, идущим до роутера или модема. Отдельно выпускается версия этой антенны с разъемами N-female.

KNA21-700/2700 создана для круглогодичной работы под открытым небом. Отражатель обработан цинковым грунтом и окрашен полимерно-порошковым составом, остальные детали защищены гальваническим цинком. Температурный диапазон — от -40°C до +90°C, ветровая нагрузка — до 25 м/с.

Кабельные сборки и переходники для подключения к оборудованию в комплект не входят и подбираются отдельно в зависимости от расстояния до оборудования и типов разъемов на нем. Для подключения к LTE-роутерам обычно используются кабели с разъемами SMA-серии.

Чтобы купить антенну KNA21-700/2700 от Крокс, положите товар в корзину и сформируйте заказ онлайн. Появились вопросы? Звоните 8-800-3333-965: мы поможем подобрать подходящие кабели и уточним совместимость с вашим оборудованием.
