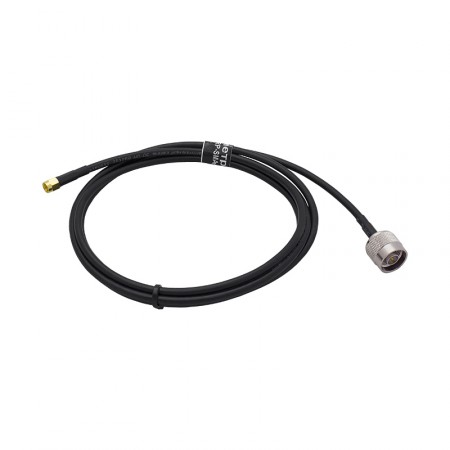

Кабельная сборка N-male - 2 метра RG-58 - RP-SMA-male

Цена: 880 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3204

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Соединительный кабель для подключения радиочастотных антенн и других ВЧ-устройств к WiFi-приборам с разъемами серии RP-SMA. С одной стороны провода находится универсальный коннектор N-male, а с обратной — реверсивный разъем RP-SMA-male. Длина кабельной сборки составляет 2 метра.

Когда используются кабели с коннектором RP-SMA?

В отличие от универсального и повсеместного разъема N-типа, реверс-коннекторы RP-SMA были разработаны эксклюзивно для оборудования WiFi. Эта серия наконечников имеет нестандартное исполнение, при котором «мама» содержит штыревой элемент, а «папа» — гнездовой контакт.

Кабельная сборка с сочетанием коннекторов N-male и RP-SMA-male помогает осуществить:

  • Подключение универсальных широкополосных антенн к точкам доступа и роутерам WiFi, которые оснащены антенными входами (съемными антеннами);
  • Подключение к WiFi-оборудованию стороннего источника сигнала с целью тестирования, диагностики и отладки оборудования;
  • Коммутацию антенн и прочего ВЧ-оборудования, которое использует реверсивные соединители (в виде «экзотики» может встречаться у отдельных производителей).

Кабель марки RG-58 относится к разряду гибких и легких «коаксиалов», которые удобно монтируются как на улице, так и внутри зданий. На расстоянии 2 метров соединительный провод оказывает минимальное влияние на качество сигнала, поэтому он может применяться в самых разных радиоусловиях.

По своей конструкции кабель представляет «матрешку», состоящую из медной жилы Ø1,0 мм, вспененного полиэтилена, двойного экрана (фольга, оплетка) и наружной оболочки PVC. Общий диаметр не превышает 5,0 мм. Провод устойчив к перепадам температуры и солнечному свету.

Методика установки разъемов и тестирования

Кабельные сборки RG-58 производятся путем установки обжимных разъемов. Процесс включает напаивание центрального пина на жилу кабеля, установку корпуса и обжим металлической втулки. Обжим осуществляется кримперным инструментом, который равномерно деформирует втулку с разных сторон, прижимая ее к кабелю. В заключение устанавливается термоусадочная трубка, которая скрывает стыки и обеспечивает необходимую герметизацию.

Все экземпляры сборок перед поступлением в продажу тщательно проверяются. Отдел контроля качества тестирует передачу сигнала по кабелю и устойчивость разъемов. Наши кабельные сборки долговечны, надежны и имеют годовую гарантию.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) RP-SMA-male
Длина 2 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,12 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
