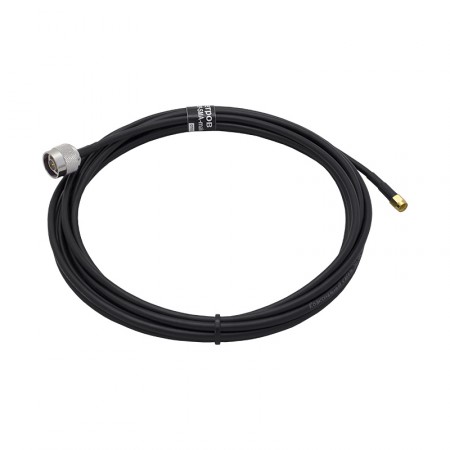

Кабельная сборка N-male - 5 метров RG-58 - RP-SMA-male

5-метровый соединительный радиокабель RG-58 с разъемами N-male и RP-SMA-male. Этот кабель в основном используется для подключения внешних антенн к беспроводным роутерам и точкам доступа WiFi.

Кабельная сборка для WiFi-оборудования

Кабель оснащен разнотипными коннекторами. На одной стороне находится вилка N-типа (N-male). Коннекторы N-серии широко распространены и часто встречаются на антеннах, усилителях и других устройствах высокочастотной связи (в том числе сотовой).

На второй стороне провода установлена вилка RP-SMA-типа. Это более редкий тип разъема, который создавался специально для WiFi-оборудования. По сравнению с исходной серией SMA, версия RP имеет обратную полярность. На вилке (male) размещено гнездо, а на розетке (female) — штырь. Первоначально этот тип соединителей был разработан, чтобы обособить WiFi-оборудование от прочих комплектующих.

Джампер с разъемами N-male и RP-SMA-male используется, чтобы:

• Подсоединить обычную выносную антенну к оборудованию WiFi (например, к точке доступа или беспроводному маршрутизатору);
• Подключить к WiFi-оборудованию измерительное или калибровочное оборудование (измеритель мощности, генератор сигнала и т. п.);
• Подключить иное устройство, на котором производитель по какой-либо причине предусмотрел нестандартный реверсивный коннектор.

Кабель RG-58 — это достаточно тонкий (Ø5,00 мм) и гибкий коаксиал, который удобно прокладывать вдоль оконных рам, дверных косяков и различных выступов. При этом кабель сохраняет умеренные потери: на частоте WiFi-сигнала 2,4 ГГц затухание составит около 3 дБ (без учета коннекторов).

Провод имеет структуру из нескольких соосно расположенных элементов: центрального проводника (медь Ø1,00 мм), диэлектрика-полиэтилена, двойного экрана, PVC-оболочки. Надежное экранирование достигается использованием сплошной фольги и дополнительной проволочной оплетки. Кабель устойчив к частой смене окружающей температуры и ультрафиолетовому излучению.

Как мы устанавливаем разъемы и тестируем сборки

При производстве соединительных кабелей RG-58 используются коннекторы обжимного способа установки. На первом этапе специальный контакт (пин) припаивается к медному проводнику. Затем происходит монтаж корпуса разъема, включающий обжим (сжатие) металлической гильзы. Деформированная гильза обхватывает кабель, удерживая на нем наконечник. Герметизация и эстетичный внешний вид обеспечены отрезком термоусадочной трубки.

Каждый кабель после установки разъемов проходит проверку. Наш инженер проверяет прочность крепления разъемов и тестирует сборку на прохождение сигнала.
