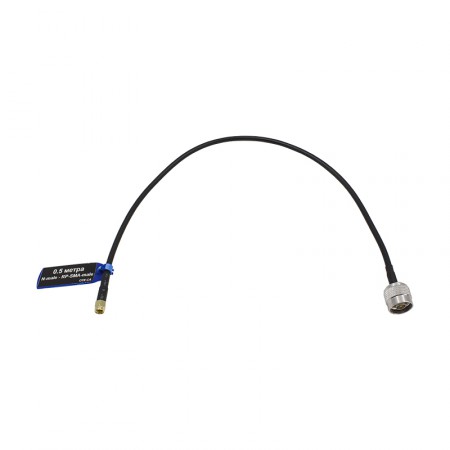

Кабельная сборка N-male - 0,5 метра RG-58 - RP-SMA-male

Цена: 700 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3690

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Джампер-кабель 0,5 м для соединения антенн и беспроводного оборудования WiFi на небольших участках. Основа сборки — гибкий радиокабель RG-58. На концах кабеля установлены полноразмерный коннектор N-male («папа») и компактный разъем RP-SMA-male («папа»). Этот провод подходит как для соединения двух устройств друг с другом, так и в качестве переходника (пигтейла) для смены типа разъема или более удобной прокладки внутри корпуса оборудования.

Кабель небольшой длины для WiFi-устройств и антенн

Небольшие кабельные сборки упрощают коммутацию оборудования, которое размещается поблизости или внутри одного корпуса. Часто такие короткие кабели также используют в качестве адаптера, который позволяет сменить тип разъема для подключения разнотипного оборудования.

Кабельная сборка представляет собой отрезок провода с заранее установленными коннекторами. Использование готовых изделий позволяет заранее подготовиться к монтажу, так что вам не нужно отдельно покупать кабель, разъемы и обжимной инструмент.

Товар состоит из следующих элементов:

  • Кабель RG-58 A/U (50 см). Данный вид коаксиального кабеля разработан специально для радиоприменений, имеет волновое сопротивление 50 Ом и обладает низкими потерями. Учитывая малую длину сборки (всего 0,5 м), затуханием в большинстве случаев можно пренебречь. Снижение мощности эквивалентно использованию антенных адаптеров;
  • Коннектор N-male («папа»). Разъем крупного формата для передачи ВЧ-сигнала. Производители радиооборудования используют этот соединитель как стандартное решение для антенн, приемников и передатчиков;
  • Коннектор RP-SMA-male («папа»). Профильный коннектор с обратной поляризацией, разработанный специально для WiFi-устройств. Внешне коннектор похож на SMA, однако обладает измененной конструкцией: «папа» имеет гнездовой контакт, а «мама» — центральный пин. Данный разъем совместим со многими видами WiFi-роутеров, точек доступа и адаптерами;
  • Табличка с названием сборки. При установке сложных систем беспроводной связи обычно используется большое число комплектующих. Чтобы быстро найти нужный кабель среди многих, мы прикрепляем индивидуальную бирку с названием конкретной сборки.

Примеры использования: WiFi-оборудование

Поскольку разъемы RP-SMA используются преимущественно с WiFi-устройствами, эта кабельная сборка также рассчитана на подключение к оборудованию семейства 802.11. Наиболее частым примером использования является соединение наружной антенны WiFi со следующими устройствами:

  • Точки доступа и беспроводные маршрутизаторы;
  • Усилители WiFi-сигнала;
  • Беспроводные адаптеры для компьютеров и промышленных устройств;
  • Прочие устройства, где производитель предусмотрел коннектор RP-SMA-типа в качестве антенного входа.

Кабельные сборки RG-58 изготавливаются с использованием обжимных разъемов, которые обеспечивают наибольшую надежность, прочность и долговечность. Эти разъемы можно часто отключать и переподключать, не опасаясь их «сползания» с провода. Процесс производства сборки также включает этап тестирования, когда исправность центральной жилы и разъемов проверяется специальным мультитестером.

В разделе каталога вы можете купить соединительные кабели для разных радиоустройств, разной длины и параметров затухания. При отсутствии искомого варианта заказать индивидуальную позицию можно с использованием формы. Вопросы об усилении связи и интернета задайте нашим инженерам по телефону 8-800-3333-965!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) RP-SMA-male
Длина 50 см
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
