Кабельная сборка N-male - 50 метров 10D-FB - N-male

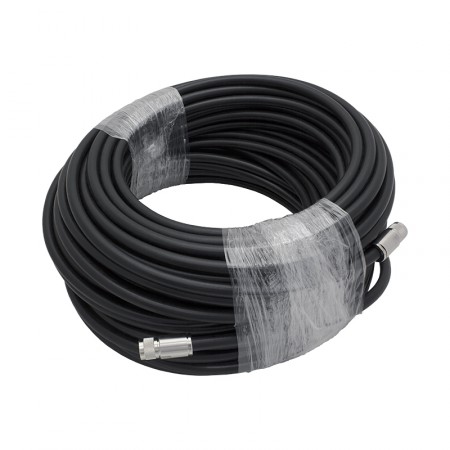

50-метровый радиокабель 10D-FB с разъемами N-male («папа») для использования в бытовых и профессиональных системах радиосвязи, требующих разнесения оборудования на очень большое расстояние. Такие кабельные сборки применяются при работе с мощными источниками сигнала, например, с промышленными репитерами и линейными усилителями.

Кабельная сборка 50 метров: когда применять?

Любой коаксиальный кабель на расстоянии 50 метров приводит к существенному снижению уровня передаваемого радиосигнала. Однако благодаря большой толщине и качественным материалам, кабель 10D-FB допускает прокладку трасс такой длины при условии, что исходный сигнал имеет достаточную мощность. На противоположных концах ВЧ-шнура смонтированы N-коннекторы («папа»), которые имеют одинаковое с кабелем волновое сопротивление 50 Ом.

Использовать кабель такой большой длины целесообразно:

• В системах связи, имеющих большую начальную мощность (например, с репитерами и бустерами мощностью 2 Вт и более). Из-за ограничений, которые накладывают конструктивные особенности зданий, приемная антенна и усилитель часто должны быть смонтированы на большом расстоянии друг от друга. Аналогичная необходимость возникает, когда приемная антенна поднимается на большую высоту с использованием выносной мачты;
• Кабельные трассы большой протяженности нужны, чтобы соединить репитер со вспомогательным усилителем, расположенным на другом этаже здания или в соседнем строении. В таких системах связи обычно применяется большое количество раздающих антенн, подключаемых к усилителям через делители и ответвители сигнала;
• В лабораторных условиях — для тестирования ВЧ-приборов, коммутации измерительного оборудования и проч.;
• Для любых других сфер радиосвязи, включая WiFi, специальную связь, удлинение уже существующих кабельных линий и т. п.

Провод имеет наружный диаметр 12,9 мм при толщине центрального проводника 3,51 мм. Проводник выполнен из алюминия, плакированного медью (CCA). Для экранирования использован двойной внешний проводник из фольги и оплетки.

Марка 10D имеет наименьшие потери среди кабелей серии D-FB. Так, при частоте сигнала 900 МГц (стандарты GSM-900, LTE Band 8) затухание составит порядка 5,1 дБ. На более высокой частоте 2500 МГц (LTE Band 7), потери достигнут 9,3 дБ. Возможны дополнительные потери на соединениях (разъемах).

Перед покупкой этой кабельной сборки обязательно рассчитайте допустимые потери для вашей системы радиосвязи! Если затухание этого кабеля превышает приемлемые для вас значения, используйте сборку меньшей длины или более качественный кабель — фидер.

Прижимные разъемы N-типа и обязательное тестирование

Из-за большого диаметра кабеля 10D для изготовления этой сборки применяются разъемы прижимного типа. Крепление таких разъемов осуществляется без использования обжимных клещей. Монтаж оплетки и удержание штекера на проводе происходит только за счет ряда прижимных элементов, последним из которых является гайка.

После того, как разъемы установлены, наш инженер производит тестирование изделия. Проверяется исправность линии передачи, делается тест на короткое замыкание. Только после успешной проверки изделие передается для продажи.

Провода этой серии подходят не только для внутреннего, но также для наружного монтажа. Температурный диапазон — от -40°C до +70°C. Внешняя оболочка не боится солнечного излучения (УФ) и перепадов температуры.
