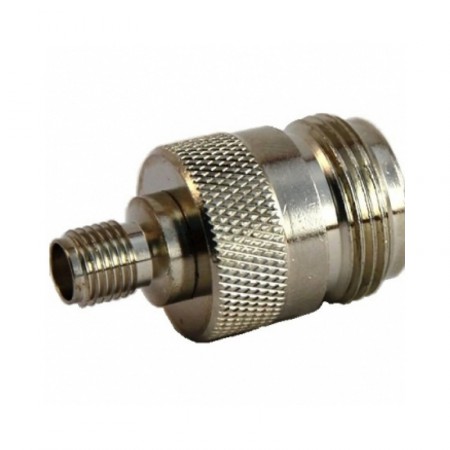

Переходник SN-322 SMA-female - N-female

Прямой переходник для соединения двух кабелей или компонентов с разъемами SMA- и N-серий. На обоих концах — розетки (SMA-female и N-female). Корпус никелированный, центральный контакт с позолоченным покрытием, диэлектрик — тефлон. Обе серии коннекторов рассчитаны на общее волновое сопротивление 50 Ом, поэтому на стыке не возникает рассогласования и сигнал проходит без дополнительных потерь.

Обозначение SN-322 описывает конструкцию адаптера:

• S — серия SMA (сторона A);
• N — серия N (сторона B);
• 3 — переходник;
• 2 — female на стороне A (SMA-мама);
• 2 — female на стороне B (N-мама).

Где применяется SN -322?

Адаптер решает задачу по подключению механически несовместимых серий коннекторов без их замены на вашем оборудовании. С его помощью можно:

• Соединить кабельную сборку SMA-папа и кабельную сборку N-папа. Две розетки принимают ответные вилки и стыкуют линии в единый тракт;
• Подключить антенну с коннектором N-male к кабелю, который оканчивается SMA-male. Например, антенна BS-700/2700-3 N-male накручивается на переходник, который подключается к кабельной сборке SMA. Получается компактная и надежная стыковка без промежуточных кабелей или пигтейлов;
• Провести временную коммутацию элементов при наладке и тестировании радиосистем, а также во время измерительных работ.

Простая конструкция

У устройства прямой конструктив — обе розетки смотрят в противоположные стороны по одной оси. Золотое покрытие центрального контакта защищает от окисления и сохраняет надежный электрический контакт при многократных подключениях. Тефлоновый диэлектрик стабилен в широком диапазоне температур и не меняет характеристик со временем — это важно для точного согласования сопротивления на высоких частотах.

Никелированный корпус устойчив к механическим нагрузкам. Посередине корпуса предусмотрены мелкие насечки для более надежного закручивания руками. Адаптер ощущается монолитным и не содержит вращающихся элементов.

Добавьте товар в корзину и оформите заказ! Если нужна помощь с подбором переходника под конкретную задачу — звоните 8-800-3333-965 или воспользуйтесь функцией «Обратный звонок»! Условия оплаты и доставки указаны в тематических разделах.
