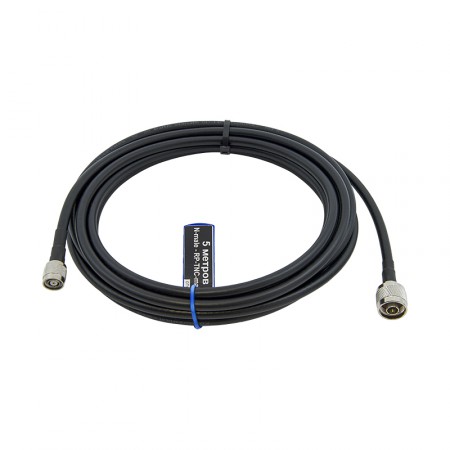

Кабельная сборка N-male - 5 метров 5D-FB - RP-TNC-male

Соединительный кабель (джампер) длиною 5 метров с разъемами N-male и RP-TNC-male для ВЧ-оборудования. Это сочетание коннекторов позволяет соединить разнообразные радиоустройства с уличными антеннами, а также друг с другом. Сборка выполнена на базе кабеля 5D-FB (Ø7,5 мм).

Примеры использования в радиосистемах

«Джамперы» позволяют эффективно организовать систему связи, обеспечивая надежное соединение между приемниками, передатчиками и антеннами. Они удобны в использовании благодаря гибкости и возможности прокладки почти в любых условиях. Кроме того, правильные кабели могут значительно улучшить качество сигнала и повысить эффективность работы радиоэлектронных устройств.

N-male — это крупноформатный разъем с резьбовым соединением, который применяется для подключения уличных антенн и профессиональных приборов, таких как репитеры, бустеры и измерители сигнала.

В свою очередь, коннектор RP-TNC-male имеет более миниатюрное исполнение и является разновидности TNC-коннектора с обратной полярностью. Отличие от «классического» разъема заключается в измененной конструкции: центральный пин был перенесен из вилки в розетку. Такая модификация коннектора была выполнена намеренно, чтобы обособить комплектующие, предназначенные для WiFi-оборудования, с ВЧ-устройствами общего назначения.

Эта кабельная сборка подойдет для подключения внешних антенн к точкам доступа WiFi и любым другим приборам, у которых производитель предусмотрел реверсивный разъем RP-TNC.

Кабель 5D для передачи слабого ВЧ-сигнала

Кабельная основа 5D-FB имеет низкие потери. Благодаря достаточно большому диаметру 7,5 мм, этот провод может передать сигнал на дистанцию 4 м, сохранив его основные параметры. Это особенно важно в системах усиления с ослабленным входным сигналом, например, в загородной недвижимости.

Затухание в линии передачи на частоте 1800 МГц (LTE B3) составит порядка 1,9 дБ, в то время как на более высокой частоте 2500 МГц (LTE B7) потери составят 1,43 дБ. Большинство систем усиления позволяют пренебречь столь низкими потерями, что делает эту кабельную сборку универсальным решением для большинства систем радиосвязи.

Сам кабель имеет CCA-проводник (алюминий с медным напылением) диаметром 1,8 мм. Двойной экран из фольги и оплетки создает барьер для воздействия посторонних источников ЭМИ, что позволяет прокладывать этот провод рядом с другими кабельными трассами. Наружная оболочка из ПВХ выдерживает перепады температуры и сохраняет стабильность как на морозе (от -40°C), так и на жаре (до +75°C).

Кабельные сборки, которым доверяют

Наше производство кабельных сборок основано на принципе максимальной надежности. Мы понимаем, что некачественный контакт или обрыв в линии передачи может привести не только к простою радиосистемы, но и к выходу оборудования из строя. Поэтому мы с особым тщанием относимся к подбору комплектующих и производственному процессу:

• Кабель и разъемы закупаются у нашего надежного партнера, в котором мы уверены. Периодически мы проводим тесты, чтобы убедиться, что характеристики продукции не меняются и остаются на высоком уровне;
• Для установки на кабель выбираются разъемы под обжим. Мы избегаем прижимных коннекторов, потому что они чаще «сползают» с провода при интенсивном использовании. Центральный пин всегда паяется;
• Опрятный внешний вид и изоляция от влажности обеспечена термоусадочными трубками, которые устанавливаются на «хвостик» разъемов. Коннекторы не нуждаются в герметизации при уличном подключении;
• Когда кабельная сборка готова, инженеры проводят многоуровневое тестирование. Оно включает осмотр и проверку разъемов на надежность обжима, а также тестирование линии передачи. Наше тестирование направлено на проверку целостности проводника и отсутствие КЗ между проводником и экраном.

Только после проверки кабельная сборка отправляется на склад, а оттуда — нашим покупателям! Чтобы заказать товар, нажмите «В корзину» и оформите заявку на сайте. Больше вариантов кабельных сборок доступно в каталоге. Также доступна заказная позиция для формирования сборки с нужными параметрами.
