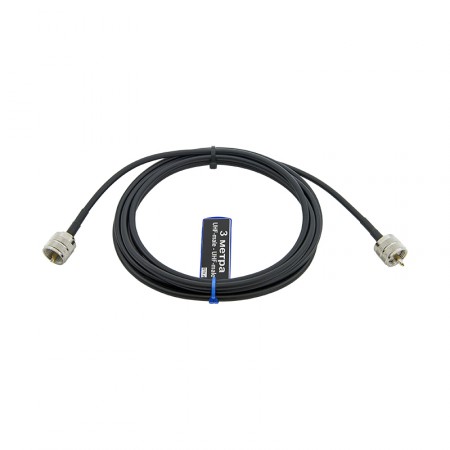

Кабельная сборка UHF-male - 3 метр RG-58 - UHF-male

Кабель длиной 3 метра с разъемами UHF-male (PL-259) используется для соединения радиостанций с антеннами. Благодаря компактному диаметру, его легко устанавливать как в помещениях, так и в транспортных средствах. Этот провод обеспечивает низкие потери сигнала и подходит для коротких соединений, когда устройства расположены рядом друг с другом.

UHF-соединители для раций и радиостанций

Разъемы серии UHF стали одними из первых высокочастотных соединителей, появившихся в 1930-х годах. Несмотря на то, что со временем их заменили более современные серии коннекторов, UHF-разъемы все еще активно используются в гражданской радиосвязи. Эти разъемы можно найти на радиостанциях, используемых как на суше, так и на воде, а также на комплектных и внешних антеннах. Этот кабель оснащен двумя розетками («папа»), известными как PL-259.

Известные недостатки этой группы разъемов включают нестабильность параметров сопротивления, которое может варьироваться от 30 до 50 Ом. Из-за отсутствия строгой стандартизации эффективность таких компонентов также может значительно различаться. Производители ВЧ-оборудования рекомендуют использовать UHF-коннекторы для передачи сигнала с частотой до 300 МГц.

Кабельная сборка на базе RG-58 для снижения потерь

Кабель RG-58 A/U имеет импеданс 50 Ом и служит надежной средой передачи для сигнала радиостанций. Достойные характеристики этой марки провода позволяют применять его в различных ВЧ-системах, где он демонстрирует минимальное затухание на низких частотах радиосвязи. Например, при частоте 150 МГц потери в кабеле длиной 3 метра составят приблизительно 0,15 дБ, а при 280 МГц — около 0,62 дБ.

Коаксиальная структура кабеля обеспечивает отличную защиту от посторонних помех благодаря двойной экранировке:

• Внутренний проводник (диаметр 1,0 мм) изготовлен из сплошной меди;
• Изоляционный слой из вспененного полиэтилена сохраняет гибкость провода и поддерживает единообразие сопротивления и других характеристик;
• Двойное экранирование (алюминиевая фольга и оплетка из проволоки) создает надежную преграду для внешних сигналов, поступающих от соседних проводов или электроприборов;
• Наружный слой (диаметр 5,0 мм) из PVC черного цвета оберегает линию передачи, предотвращая попадание внутрь пыли, осадков и поглощая ультрафиолетовое излучение.

Соединительные радиокабели на основе RG-58 A/U могут эксплуатироваться в широком температурном диапазоне от -40°C до +70°C. Прокладка возможна при температуре воздуха от -20°C до +50°C.

Почему нашим кабельным сборкам доверяют профессионалы?

Кабельные сборки от GSM-Репитеры.РУ имеют репутацию надежных коммутационных решений для бытовых, профессиональных и промышленных систем усиления связи. Высокое качество этих комплектующих достигается несколькими факторами:

• Мы регулярно проводим инспекцию закупаемой продукции у поставщиков. Только комплектующие, отвечающие заявленным требованиям, используются при производстве;
• Мы отдаем предпочтение обжимным разъемом с центральным пином под пайку. Такие коннекторы обеспечивают необходимую надежность и прочность установки, с ними не бывает проблем даже при часто подключении и отключении от устройств;
• Поверх разъемов всегда ставится термоусадочная трубка, которая не только повышает эстетическую привлекательность изделия, но также защищает уязвимые места от воды и мелкодисперсных частиц;
• Каждая кабельная сборка проходит несколько этапов тестирования, в ходе которого проверяется правильность установки разъемов и исправность самой кабельной линии.

Наши кабельные сборки являются эффективным решением для систем связи разной сложности. В разделе каталога доступны варианты проводов с разным сочетанием коннекторов. Если вы не нашли изделия нужной длины или марки, используйте конструктор для составления заказной позиции. Получить дополнительную информацию о товарах или задать вопрос можно по телефону 8-800-3333-965 или через функцию «Обратный звонок»!
