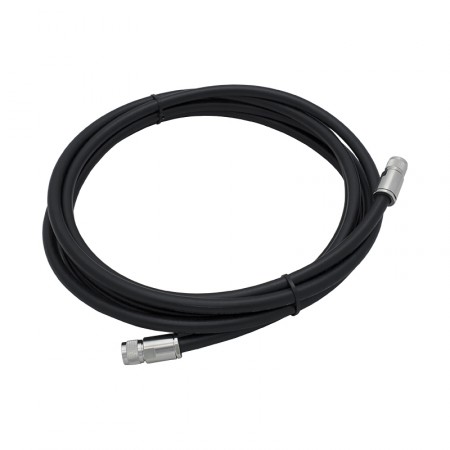

Кабельная сборка N-male - 5 метров 10D-FB - N-male

Цена: 2 640 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3257

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Радиочастотный шнур диною 5 метров из качественного кабеля 10D-FB (Ø13,0 мм) для соединения оборудования сотовой связи и WiFi. Эта кабельная сборка имеет минимальные потери и практически не вносит искажений в линию передачи. Кабельные сборки марки 10D рекомендуются к использованию в системах усиления, особенно чувствительных к потерям сигнала. На концах провода размещены ВЧ-разъемы N-male (вилка).

Когда используется кабельная сборка 10D-FB?

Соединительный кабель протяженностью 5 метров удобен для подключения антенн и активных ВЧ-приборов, таких как репитеры, линейные усилители (бустеры), анализаторы и генераторы сигнала. Такие радиокабели применяются в том числе в системах усиления связи (СУСС) для коммутации активных и пассивных компонентов.

Вот наиболее типичные случаи использования кабеля 10D с разъемами N-типа:

  • Подсоединение донорных и сервисных антенн к ретрансляторам (репитерам) сотового сигнала, линейным усилителям, точкам доступа WiFi и другим радиоприборам;
  • Соединение ВЧ-передатчиков с промежуточными (пассивными) элементами, такими как сплиттеры, сумматоры, комбайнеры и т. п.;
  • Подсоединение внешней антенны к сотовым приборам, в том числе для усиленного приема сигнала за городам или в условиях затрудненного приема. К таким приборам относятся модемы, LTE-маршрутизаторы, шлюзы и проч.;
  • В составе измерительных комплексов оборудования (с анализаторами спектра, векторными анализаторами цепей, генераторами, пауэр-сенсорами);
  • В роли удлинителя (следует учитывать совместимость коннекторов).

Кабельные линии 10D-FB имеют крайне низкое затухание и на отрезке 5 метров оказывают минимальное влияние на мощность и качество транслируемого сигнала. Такие положительные результаты достигаются за счет большой толщины кабеля, состоящего из CCA-жилы Ø3,5 мм и двойного экрана (фольга и оплетка). Провод и коннекторы N-типа имеют единый импеданс 50 Ом, что гарантирует качественное согласование с приборами мобильной связи и WiFi.

Как мы изготавливаем кабельные сборки 10D?

При производстве соединительных джамперов 10D мы применяем прижимные коннекторы. Установка иглы (пина) на центральную жилу производится пайкой. Следующим шагом устанавливается корпус разъема, который крепится на кабель при помощи гайки.

После того, как разъемы установлены и закреплены, происходит проверка кабельной сборки. В процессе тестирования проверяется прочность разъемов, а также работоспособность изделия: тестируется передача сигнала по линии, а также делается тест на КЗ.

Кабельные сборки 10D могут использоваться на улице или в помещениях при широком диапазоне температур (-40°C до +70°C). Наружная PVC-оболочка, устойчивая к УФ-излучению и морозу, не боится даже резких перепадов температуры.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 5 м
Марка кабеля 10D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 3,5 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 10,0 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 216 x 0,16 мм (120%)
Диаметр экрана 10,8 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 13,0 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 85 дБ
Сопротивление внутреннего проводника по постоянному току 4 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
Минимальный радиус изгиба (однократный) 65 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 1000 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Тип кабеля
10D-FB 10D-FB
Длина
5 м 5 м
Разъёмы
N-N N-N
Импенданс
50 Ом 50 Ом
