Кабельная сборка N-male - 1 метр 10D-FB - N-male

Цена: 1 300 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3238

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

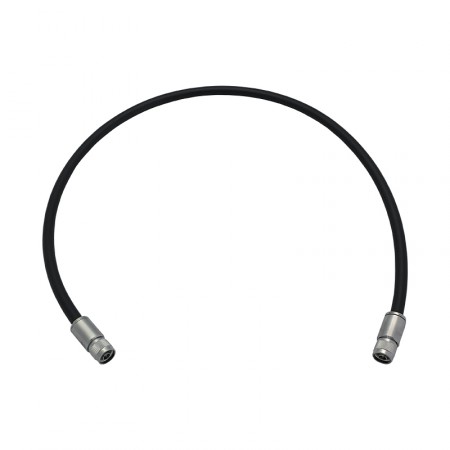

Однометровый отрезок кабеля с разъемами «папа» N-male. Такие короткие кабели обычно используются в качестве соединителей-перемычек между устройствами, которые находятся в непосредственной близости, в связи с чем их называют джамперами. Для данной сборки использован толстый коаксиальный провод 10D-FB с внешним диаметром 12,9 мм.

Примеры использования джампера 10D

Короткие соединительные кабели могут применяться для подключения самых разнообразных профессиональных, полупрофессиональных и любительских ВЧ-устройств. Обычно подключение осуществляется между антенной и передатчиком сигнала либо между двумя активными устройствами (передатчиком и приемником).

Вот лишь некоторые примеры, где может быть использован этот радиочастотный джампер:

  • Подключение антенны к репитеру сотовой связи. Также в системах усиления могут быть задействованы прочие элементы, которые нуждаются в соединении друг с другом (делители и сумматоры, диплексеры, линейные усилители и т. п.);
  • Подключение антенны к прочим сотовым приборам, имеющим встроенный модуль GSM/3G/LTE (модемы, роутеры, шлюзы и т. п.);
  • Для выполнения измерительных или калибровочных работ с участием генератора сигнала, анализатора спектра, измерителя мощности;
  • В качестве удлинителя (при совпадении разъемов).

Кабель 10D-FB имеет очень низкие потери и на отрезке 1 м практически не влияет на уровень передаваемого сигнала. Такой результат достигается толстой центральной жилой (Ø3,51 мм) и качественным двойным экранированием. Кабель и разъемы N-male соответствуют сопротивлению 50 Ом и обеспечивают согласование при использовании с прочими устройствами сотовой связи.

Обжимной метод установки разъемов

Кабельные сборки 10D производятся с использованием разъемов прижимного типа. Монтаж центрального пина осуществляется пайкой, после чего на провод устанавливается корпус коннектора, который прижимается гайкой.

После установки коннектора кабель проверяется отделом контроля качества. Оценивается не только визуальный вид и надежность установки разъемов, но и исправность линии передачи. Сборка «прозванивается», делается тест на короткое замыкание.

Кабель пригоден к комнатному или уличному использованию при температурном режиме от -40°C до +70°C. Оболочка ПВХ не боится ультрафиолетового излучения и перепадов температуры!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 1 м
Марка кабеля 10D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 3,51 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 10 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 216 x 0,15 мм
Диаметр экрана 10,8 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 12,9 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 85 дБ
Сопротивление внутреннего проводника по постоянному току 4 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
Минимальный радиус изгиба (однократный) 65 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 1000 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
