Кабельная сборка N-male - 30 метров 5D-FB - SMA-male

Цена: 3 150 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3199

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

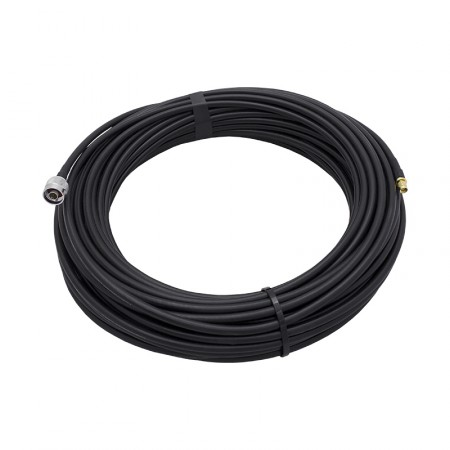

Кабельная сборка выполнена на базе марки провода с низким затуханием 5D-FB и имеет предустановленные ВЧ-разъемы N-male (штекер) и SMA-male (штекер). Длина 30 метров позволяет разместить подключаемое оборудование на большом расстоянии друг от друга. Обычно это изделие используется для соединения антенны с прибором сотовой связи, например, 4G-модемом, маршрутизатором или настольным сотовым телефоном.

Структура кабеля и тип разъемов

Марка провода 5D-FB имеет внешний диаметр 7,5 мм. Если взглянуть на кабель «в разрезе», то в центре будет находиться проводник из омедненного алюминия Ø1,8 мм. Вокруг проводника располагается слой диэлектрического материала, а между диэлектриком и наружной оболочкой — двойной экран (фольга и оплетка). Марка 5D-FB имеет хорошую репутацию среди радиоинженеров, поскольку сочетает достаточную гибкость с умеренным коэффициентом затухания, что позволяет использовать ее для кабельных трасс средней протяженности.

На концах 30-метрового отрезка установлены коннекторы N-вилка и SMA-вилка. Благодаря этим стандартным разъемам, шнур можно использовать во многих типовых системах:

  • В пассивных системах усиления связи и интернета для подключения уличной антенны к вашему прибору. Часто таким кабелем соединяется антенна и USB-модем, 4G-маршрутизатор, GSM-шлюз или другое устройство;
  • В активных системах с репитером для подключения уличной или комнатной антенны к усилителю сигнала;
  • Для увеличения длины проложенной трассы (при подходящих разъемах);
  • С измерительными приборами, сенсорами, датчиками и т. п.

Кабель имеет большую длину (30 метров!), поэтому обязательно учитывайте возможное затухание сигнала при прохождении по трассе. Если входящий сигнал системы слабый, выберите кабельную сборку на более толстом кабеле.

Процесс изготовления кабельной сборки

Для изготовления соединительного провода применяются исключительно обжимные разъемы. Такие коннекторы имеют хорошее удержание на кабеле и допускают большое количество циклов отключения / подключения. Поверх обжимной гильзы всегда устанавливается термоусадка, которая гарантирует защиту стыков от влаги и пыли. Изделием можно пользоваться как внутри, так и вне помещений.

Каждый экземпляр кабельной сборки обязательно проверяется («прозванивается») на исправность. Благодаря строгому контролю качества, в продажу попадают только работающие провода с надежно закрепленными коннекторами.

Наш магазин предлагает множество кабельных сборок с самыми разными конфигурациями разъемов. Не нашли подходящий вариант? Вы всегда можете оформить нужную позицию на заказ!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 30 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
