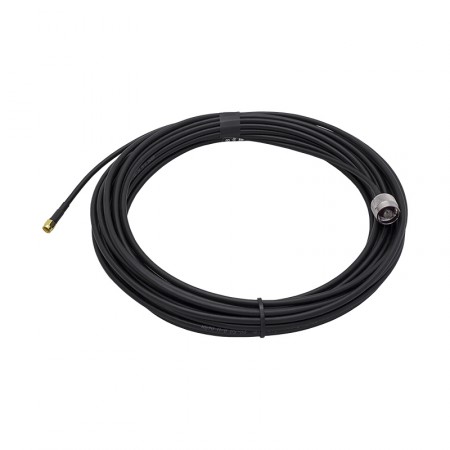

Кабельная сборка N-male - 15 метров RG-58 - SMA-male

Цена: 1 600 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3198

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабельной сборкой называется отрезок ВЧ-провода с напаянными коннекторами для подключения к оборудованию. Предлагаемое изделие имеет длину 15 метров и установленные разъемы типа N-male и SMA-male. Общее назначение — подключение внешней антенны к стационарным сотовым устройствам, включая модемы и роутеры с SIM-картой.

Почему выбран кабель RG-58?

В отличие от более толстых аналогов, марка RG-58 имеет наиболее универсальное применение. Она пригодна для установки внутри помещений или на улице, может соединять разные типы оборудования, а благодаря своей гибкости, легко прокладывается в малодоступных местах и огибает различные препятствия.

Обладая малым диаметром и высокой эластичностью, RG-58 имеет «обратную сторону», а именно повышенное затухание сигнала. В связи с этим рекомендуется применять эту кабельную сборку только в условиях уверенного приема, например, в городской местности. Если в вашей системе необходимо обеспечить передачу сигнала с минимальными потерями, рекомендуется выбрать провод меньшей длины или аналог на более толстом кабеле.

Сферы использования:

  • Подключение уличной антенны к приемнику сигнала, размещенному в помещении. Таким приемником обычно является LTE-модем/роутер, GSM-шлюз/телефон, сотовый терминал и т. п.);
  • Организация линии связи между двумя ВЧ-приборами (например, между предварительным усилителем и модемом);
  • Для проверки, калибровки, пусконаладки систем связи и измерительного оборудования;
  • Для увеличения длины уже имеющейся трассы (при условии совместимости разъемов).

Разъемы N / SMA для широкого спектра ВЧ-оборудования

На противоположных сторонах кабеля уже смонтированы коннекторы N-папа и SMA-папа. Оба разъема имеют импеданс 50 Ом и подходят для эксплуатации в системах усиления сотовой связи и интернета (СУСС). Благодаря резьбовому типу соединения, оба коннектора обеспечивают надежный контакт. Возможна как уличная, так и внутренняя прокладка кабеля.

Коннекторы монтируются на кабель только обжимным способом. Центральный контакт припаивается к жиле кабеля, после чего корпус разъема закрепляется при помощи деформации (обжима) металлической гильзы. Такие разъемы долговечны, надежны и не «сползают» с кабеля даже при частых переподключениях.

В нашем интернет-магазине доступны кабельные сборки различной конфигурации. Если вы не нашли подходящего соединительного элемента, вы всегда можете оформить заказную позицию с нужным сочетанием коннекторов!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 15 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
RG-58 RG-58
Длина
15 м 15 м
Разъёмы
N-SMA N-SMA
Импенданс
50 Ом 50 Ом
