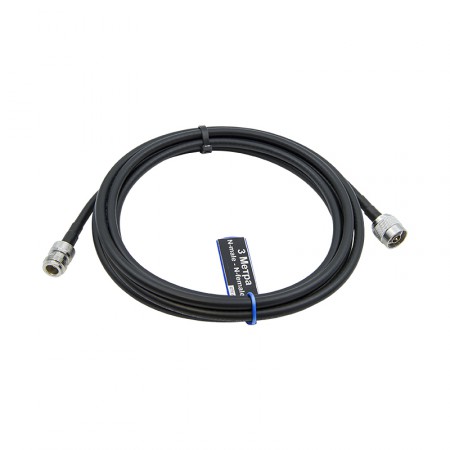

Кабельная сборка N-male - 3 метра 5D-FB - N-female (удлинитель)

Цена: 1 040 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3739

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

3-метровая кабельная сборка с разъемами N-серии «вилка» и «розетка». Такая конфигурация коннекторов позволяет использовать этот провод в качестве удлинителя кабельных трасс. Использование качественного коаксиального кабеля 5D-FB обеспечивает сниженные потери мощности на частотах сотовой связи.

Кабель с разъемами N-male и N-female

Кабельная сборка оснащена коннекторами «разного пола» общей N-серии. Эта серия разъемов имеет сопротивление 50 Ом и применяется с разнообразным оборудованием ВЧ-диапазона частот, включая:

  • Репитеры / усилители мобильной связи и интернета;
  • Некоторые точки доступа WiFi;
  • Антенны (сервисные и наружные) сотовой связи, WiFi и других стандартов беспроводных коммуникаций;
  • Пассивные элементы радиосистем (делители, диплексеры, нагрузки, аттенюаторы и другие компоненты);
  • Промышленное, профессиональное и измерительное оборудование.

Разъемы N-серии имеют достаточно большой диаметр резьбы, что обеспечивает их стойкость к разнообразным воздействиям и нагрузкам. Они являются де-факто отраслевым стандартом, который позволяет применять их как в устройствах бытового уровня, так и в операторском или исследовательском оборудовании.

Кабель с разъемами «мама» и «папа» может соединить устройства, где производители установили разнотипные коннекторы. Чаще же такая сборка применяется для удлинения уже существующей кабельной линии с разъемами N-male без необходимости пайки или использования переходников.

Кабель 5D-FB для связи с низкими потерями

Коаксиальный кабель 5D/FB имеет наружный диаметр 7,5 мм и передает сигнал с малыми потерями. Высокая эффективность достигается за счет использования цельной жилы (Ø1,8 мм) из алюминия с медным покрытием и двойного экрана. Экран из сплошной фольги и плотной металлической оплетки ограничивает внешние электромагнитные воздействия, даже если кабельная сборка проложена по соседству с другими линиями связи или рядом с активным оборудованием.

Прокладка провода возможна как внутри помещений, так и на улице. Температурный режим при этом не должен выходить за рамки -40°C и +75°C.

Почему нашим кабельным сборкам доверяют монтажники?

Нашей продукцией пользуются как обычные пользователи, так и профессиональные монтажные организации. За годы работы эта кабельная продукция доказала свою надежность и долговечность. Высокое качество достигается соблюдением 5 правил на производстве:

  1. Мы используем только обжимные разъемы. Эти коннекторы удерживаются на проводе после механического сплющивания муфты, которая прочно обхватывает корпус коннектора и часть кабеля;
  2. Для фиксации пина используется пайка, которая повышает надежность контакта;
  3. Место обжима прикрывается термоусадочным материалом, которые защищает «стыки» от попадания влаги и мелких частиц;
  4. По завершении работ инженер ОТК проверяет, насколько корректно и тщательно закреплены разъемы;
  5. Финальное испытание кабельная сборка проходит на мултитестере: инженер проверяет, что сигнал успешно проходит по центральной жиле и что жила не имеет контакта с фольгой или оплеткой экрана.

Только после завершения всех испытаний кабель передается нашим покупателям. Многоэтапная проверка гарантирует не только исправность изделия, но и его долговечность!

Для коммутации радиооборудования могут потребоваться джамперы с разным типом коннекторов. Популярные варианты вы всегда найдете в каталоге. Редкие и необычные комбинации кабелей и разъемов можно заказать посредством нашего конструктора. Чтобы получить консультацию об оборудовании усиления связи и интернета, позвоните по телефону 8-800-3333-965 или закажите обратный звонок!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-female
Длина 1 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
5D-FB 5D-FB
Длина
3 м 3 м
Разъёмы
N-N N-N
Импенданс
50 Ом 50 Ом
