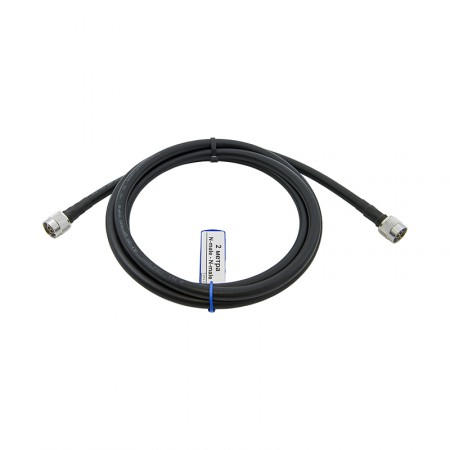

Кабельная сборка N-male - 2 метра 8D-FB - N-male

Цена: 1 080 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3738

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Радиокабель для соединения репитеров, линейных усилителей, радиомодулей и антенн с минимальными потерями мощности. Кабель 8D-FB имеет диаметр 10 мм и обеспечивает качественную передачу сигнала. Разъемы N-male, установленные с двух концов провода, совместимы со многими популярными сотовыми усилителями и другими приборами ВЧ-связи.

Соединительный кабель для ВЧ-применений

Кабельные сборки с разъемами N-male широко используются в коммутации радиооборудования. Эта серия коннекторов с волновым сопротивлением 50 Ом обеспечивает качественный контакт и устойчивость к тряске за счет крепкого резьбового соединения вилки с розеткой. Чаще всего эти разъемы можно встретить на таких устройствах, как:

  • Репитеры (усилители) мобильного сигнала GSM/3G/LTE и дочерние усилители (бустеры) для тех же видов связи;
  • Уличные и комнатные антенны для репитеров;
  • Комплектующие для деления и суммирования сигналов (делители, сплиттеры, диплексеры);
  • Некоторые точки доступа и антенны WiFi;
  • Измерительные приборы и промышленные устройства беспроводной связи.

Эта кабельная сборка имеет с двух сторон коннекторы «папа» и обычно предназначена для коммутации активного устройства с антенной или пассивными элементами распределенной антенной системы.

Кабель 8D-FB для снижения потерь сигнала

Кабельные сборки 8D-FB выбираются, когда важно снизить затухание и обеспечить передачу сигнала с минимальными потерями. На расстоянии 2 метров кабель 8D обладает пренебрежительно малым затуханием. Например, на частоте 900 МГц снижение мощности составит порядка 0,27 дБ, а на частоте 3 ГГц — 0,55 дБ. Большинство систем усиления «не заметят» подобных потерь.

Кабель имеет внушительный диаметр 10,15 мм и имеет в центре CCA-жилу диаметром 2,56 мм. Жила выполнена из алюминия, покрытого слоем меди. Вокруг проводника расположен диэлектрик (вспененный PE) и двойной экран из листа фольги и оплетки. Двойное экранирование препятствует воздействию на линию передачи посторонних источников ЭМИ, что особенно важно при эксплуатации кабеля вблизи других проводов и приборов. Наружный слой — черный ПВХ, устойчивый к большинству климатических воздействий.

Кабельная сборка допускается к использованию на улице или в помещениях при температуре от -40°C до +75°C.

Почему нашим кабельным сборкам доверяют?

Несмотря на большое количество производителей кабельных сборок, качество коммутационных элементов остается одной из проблем отрасли. Частая причина проблем — использование дешевых и некачественных разъемов, а также отсутствие должной постпроизводственной проверки.

Кабельные сборки нашего производства изготавливаются с использованием качественных обжимных разъемов. Центральный пин обязательно припаивается, а корпус крепится к проводу посредством обжимной втулки. После «сжатия» втулка удерживает кабель, не дает ему «прокручиваться» и гарантирует долговечность и качество соединения.

Также после установки разъемов инженером ОТК производится тестирование: каждая кабельная сборка проверяется на работоспособность путем нескольких тестов на мультиметре. Лишь изделия с гарантированной работоспособностью поступают в продажу!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 2 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
