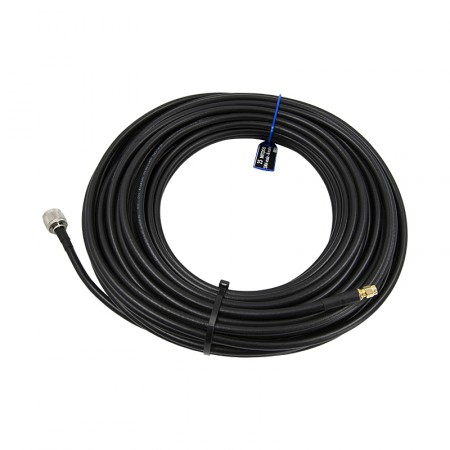

Кабельная сборка N-male - 25 метров 5D-FB - SMA-male

Цена: 3 025 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3898

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Коаксиальный кабель 5D-FB с коннекторами N-male и SMA-male для коммутации антенн и модемов, 4G-маршрутизаторов, стационарных GSM-телефонов и других типов сотовых устройств. Сборка имеет длину 25 метров и применяется, когда необходимо соединить оборудование на большом расстоянии: например, антенну на высокой мачте и прибор внутри здания.

Назначение кабеля с конфигурацией коннекторов N и SMA

Сборка оснащена двумя типовыми соединителями 50 Ом. С одной стороны находится крупный коннектор N-male, с обратной — более компактный SMA-male. Как правило, разъемы N-типа размещаются на антеннах и промышленных устройствах, а миниатюрные SMA-разъемы — на абонентских компактных приборах.

Кабельной сборкой с таким сочетанием коннекторов можно соединить:

  • Уличную антенну и мобильные приборы внутри помещения — корпусной модем, LTE-роутер (со слотом SIM), GSM-телефон или шлюз;
  • Отдельные виды предварительных усилителей и репитеров;
  • Приборы для измерения сигнала или его генерации;
  • Другие кабельные сборки — для удлинения кабельной линии с минимальными потерями сигнала (при совместимых коннекторах).

Марка 5D-FB для ретрансляции сигнала на большие дистанции

Кабель серии 5D часто используется в системах усиления и ретрансляции сигнала, когда требуется обеспечить передачу с низкими потерями. Этот провод имеет диаметр 7,5 мм и хорошо гнется, поэтому он удобен при монтаже в жилых и офисных помещениях. Передачу обеспечивает центральный проводник (диаметр 1,8 м) из алюминия с медным напылением. За защиту от помех и наводок отвечает фольга и экранирующая оплетка. Наружный слой (черный PVC) устойчив к дождю, снегу, солнцу. В целом марка 5D-FB имеет репутацию проверенного и универсального кабеля для разнообразных ВЧ-применений. Разрешена уличная прокладка и эксплуатации при окружающей температуре от -40°C до +75°C.

Потери мощности на длине 25 метров составят порядка 5,0 дБ при частоте сигнала 900 МГц (стандартная частота GSM-сигнала). На высоких частотах, используемых LTE-станциями, затухание в трассе может достигать 9–10 дБ. Эти показатели необходимо закладывать в вашу систему ретрансляции. В случае, если они превышают допустимые параметры, используйте кабель с более низкими потерями.

Как мы производим кабельные сборки?

Процесс производства отлажен нашими инженерами до малейших деталей и следует одному и тому же протоколу, что позволяет поддерживать высокое и стабильное качество:

  • Проверенные комплектующие. Кабель и разъемы поставляются нашим партнером Baltic Signal (Россия). Мы уверены в надежности поставщика, но также дополнительно проверяем все новые поставки на соответствие заявленным параметрам;
  • Только обжимные разъемы. Для кабеля 5D мы не используем прижимные коннекторы, которые могут «отвалиться» через несколько подключений. Обжимные разъемы долговечны и рассчитаны на большое число рабочих циклов;
  • Герметизация термоусадкой. Наши сборки можно использовать на улице без дополнительной защиты. Термоусадка надежно защищает уязвимые места от проникновения влаги и развития коррозии;
  • Серия испытательных тестов. К продаже допускаются только экземпляры, прошедшие трехэтапное тестирование: проверку на прочность установки коннекторов, тест на КЗ и тест на целостность жилы.

Кабельные сборки 5D — один из наиболее популярных вариантов для соединения радиочастотного оборудования. Другие варианты вы можете найти в каталоге, а редкие «экзотические» сборки заказать через форму-конструктор!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 25 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
