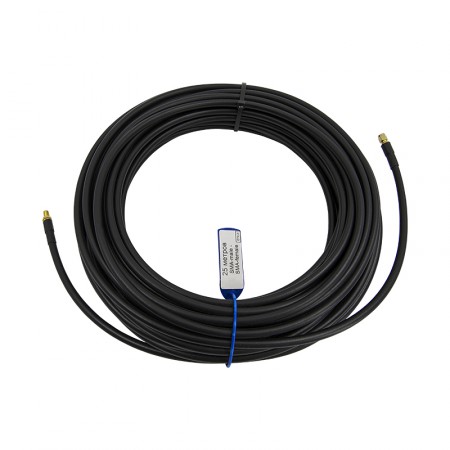

Кабельная сборка SMA-male - 25 метров 5D-FB - SMA-female

Кабель длиною 25 метров для коммутации ВЧ-оборудования или удлинения уже существующих кабельных трасс. Благодаря использованию коаксиальной марки 5D-FB, даже на такой большой длине сборка имеет модерируемое затухание. Использование SMA-коннекторов («папа» с одной стороны и «мама» с другой) делает этот джампер совместимым со многими типами LTE-роутеров, модемов и антенн.

Для чего нужен SMA-кабель большой длины?

Часто активное оборудование вынужденно размещается на большом расстоянии от приемных антенн. Такое происходит при размещении сотовых модулей в монтажных шкафах, серверных комнатах или просто в глубине больших зданий. В этих случаях, чтобы довести сигнал до приемника, требуется прокладка протяженных кабельных трасс.

Разъемы SMA-серии широко применяются производителями компактных устройств для обмена радиосигналами. Благодаря небольшому диаметру, эти коннекторы легко размещаются на платах устройств или на корпусах, при этом не уступая по эффективности более крупным соединителям. Кабель с разъемами SMA-male и SMA-female обычно используется для решения таких задач:

• Удлинение уже имеющегося кабеля (например, оканчивающегося male-разъемом). Использование удлинителя позволяет избежать некачественных скруток и паек, которые негативно сказываются на качестве передаваемого сигнала;
• Подключение наружной антенны (часто выносной/уличной) к LTE-маршрутизатору, модему, стационарному GSM-телефону, терминалу или другому прибору со встроенным сотовым модулем;
• Коммутация выносных антенн с GNSS-приемниками (GPS, ГЛОНАСС и др.);
• Прочие коммутации, в которых используется передача ВЧ-сигнала и разъемы SMA-типа (приборы ISM-диапазонов, измерительное оборудование и т. п.).

Обязательно убедитесь, что подключаемое оборудование имеет подходящие разъемы «мама» и «папа» SMA-серии!

Качество кабеля 5D для передачи на большие расстояния

Радиокабель 5D-FB имеет диаметр 7,5 мм, хорошо гнется и может прокладываться как внутри помещений, так и снаружи. Центральная жила Ø1,8 мм имеет медное покрытие и алюминиевую сердцевину. Двойной слой экрана (фольга и оплетка) создают барьер для посторонних сигналов и шумов. Наружная ПВХ-обертка не разрушается при воздействии ультрафиолета, выдерживает воздействие влаги и сохраняет свои свойства при температуре от -40°C до +75°C.

При использовании кабеля длиною 25 метров необходимо учитывать вносимые потери. На частотах GSM-связи (B8, 900 МГц) затухание составит 5 дБ. На более высокой частоте LTE-интернета (B7, 2500 МГц) мощность сигнала снизится на 9 дБ. Указанные потери необходимо заложить в ресурс вашей радиосистемы или использовать сборку на базе более толстого кабеля.

Проверенные и испытанные кабельные сборки

Производство сборок осуществляется инженерами с многолетним опытом. Каждое изделие проходит следующие этапы:

• Установка разъемов на отмеренный отрезок кабеля. Длина строго соответствует заявленной. Мы используем комплектующие от Baltic Signal — российской компании по производству радиооборудования;
• В ход идут только разъемы под обжим, которые крепятся специальными клещами. Центральная игла (контакт) напаивается. Это гарантирует, что все элементы прочно закреплены. Такой подход обеспечивает долгий срок службы даже при частом перемещении кабельной сборки;
• Обязательно устанавливается термоусадка, которая защищает внутренности коннектора от коррозии и пыли;
• Проводится трехэтапное тестирование, в ходе которого ОТК удостоверяет, что разъемы установлены корректно, замыкание между жилой и экраном отсутствует, кабель исправен;
• Сборка маркируется для простоты идентификации.

В радиосистемах используются сборки самой разной длины и сочетания разъемов. Найти популярные варианты вы сможете в каталоге, а составить индивидуальный заказ — на странице-конструкторе. Задать вопрос о нашей продукции можно менеджерам и инженерам по телефону 8-800-3333-965!
