Кабельная сборка N-male - 20 метров 5D-FB - N-female

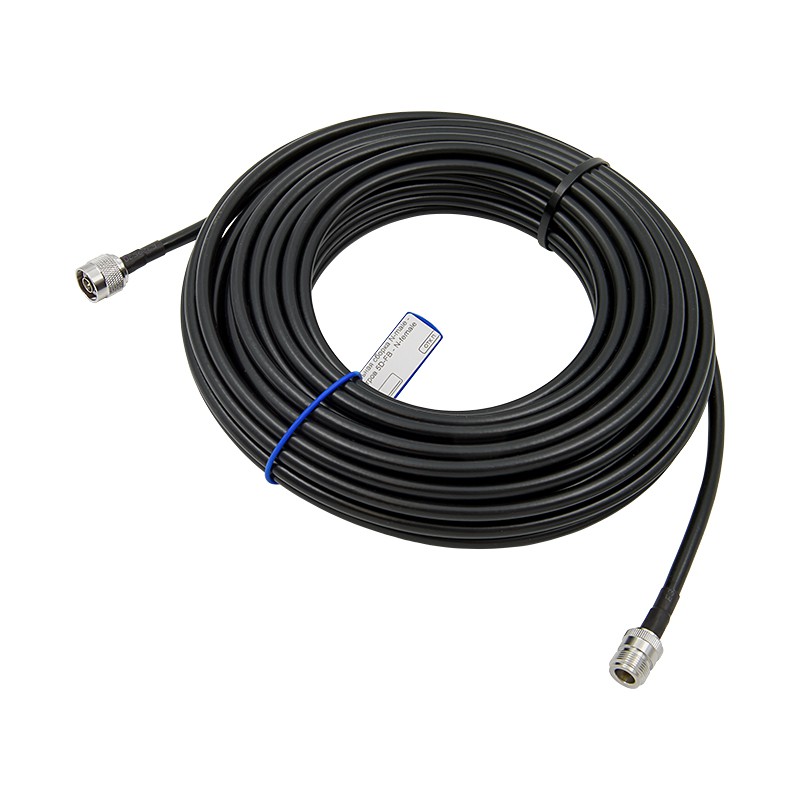

Кабельная сборка с разъемами N-male и N-female на концах — готовый к подключению отрезок коаксиального кабеля 5D-FB длиной 20 метров. Такая длина востребована там, где радиооборудование и антенна разнесены на большое расстояние: приборы установлены внутри здания, а излучатель вынесен далеко на крышу или мачту.

Где применяется?

Кабельная сборка соединяет антенну с приемопередающим оборудованием: репитером, роутером, усилителем, базовой станцией или любым другим устройством с N-разъемом. Разъем N-male подключается к антенному гнезду оборудования, N-female — к кабелю антенны или непосредственно к ее входу. Двадцатиметровая длина актуальна в нескольких сценариях:

• Сборка выступает удлинителем к штатному кабелю в системе усиления, чтобы поднять уличную антенну выше и поймать более чистый сигнал;
• Антенна стоит высоко на фасаде или мачте, а оборудование размещено в помещении этажом ниже или в соседней комнате;
• Несколько радиоустройств разнесены по соседним помещениям, этажам, зданиям.

Прежде чем использовать этот удлинитель в системе усиления, стоит разобраться, как длина кабеля влияет на результат. Коаксиал 5D-FB вносит затухание, которое растет с длиной и частотой. На отрезке 20 метров потери составят ориентировочно:

• Около 4 дБ на частотах 900 МГц;
• Около 6,5 дБ на частотах 1800–2100 МГц;
• Около 7 дБ на частотах 2600 МГц.

Это существенные цифры. Для сравнения: кабельная сборка длиной 5 метров теряет в тех же диапазонах примерно 1–1,8 дБ. Добавление 20-метрового удлинителя к уже существующей системе суммирует потери — итоговое затухание кабельной сети может выйти за допустимый предел для конкретного репитера или усилителя.

Перед установкой убедитесь, что запаса мощности оборудования хватает с учетом всех потерь в системе. Если уличный сигнал сильный и стабильный, а сборка нужна просто для физического подключения антенны — 20 метров вполне рабочий вариант. Если сигнал изначально слабый, длинный кабель усугубит ситуацию, и система не даст ожидаемого результата.

Конструкция и характеристики

Удлинитель поставляется в готовом к подключению виде. В процессе изготовления используются качественные комплектующие, поставляемые российской компанией Baltic Signal и другими проверенными партнерами.

• Кабель 5D-FB — коаксиальный, с однопроволочной центральной жилой, вспененным диэлектриком и двойным экраном из фольги и оплетки. Такая конструкция обеспечивает низкий уровень внешних наводок и стабильные характеристики на всем рабочем диапазоне частот. ПВХ-оболочка устойчива к солнечному излучению, высоким и низким температурам;

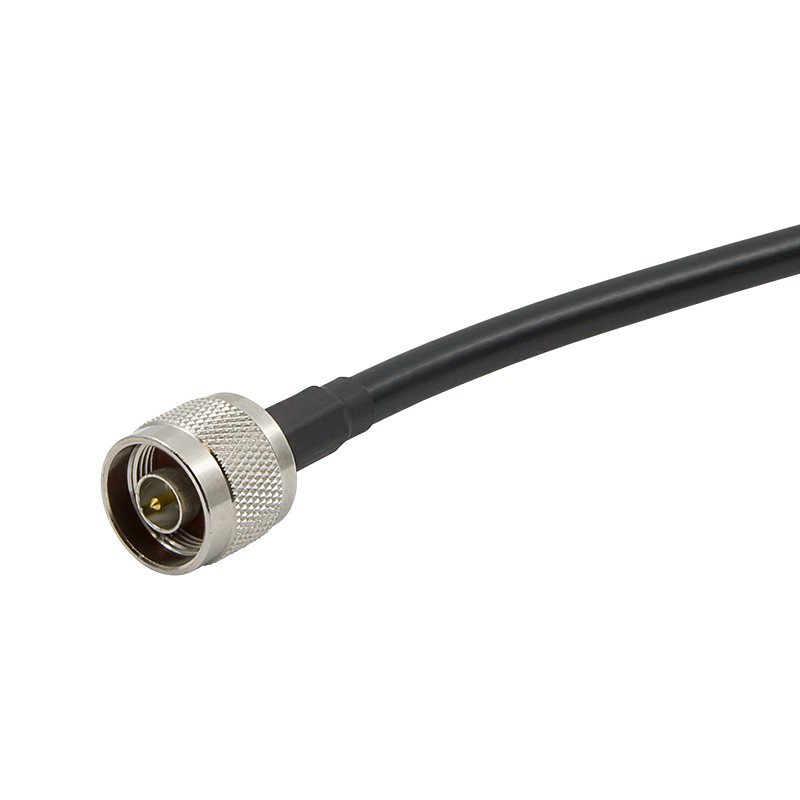

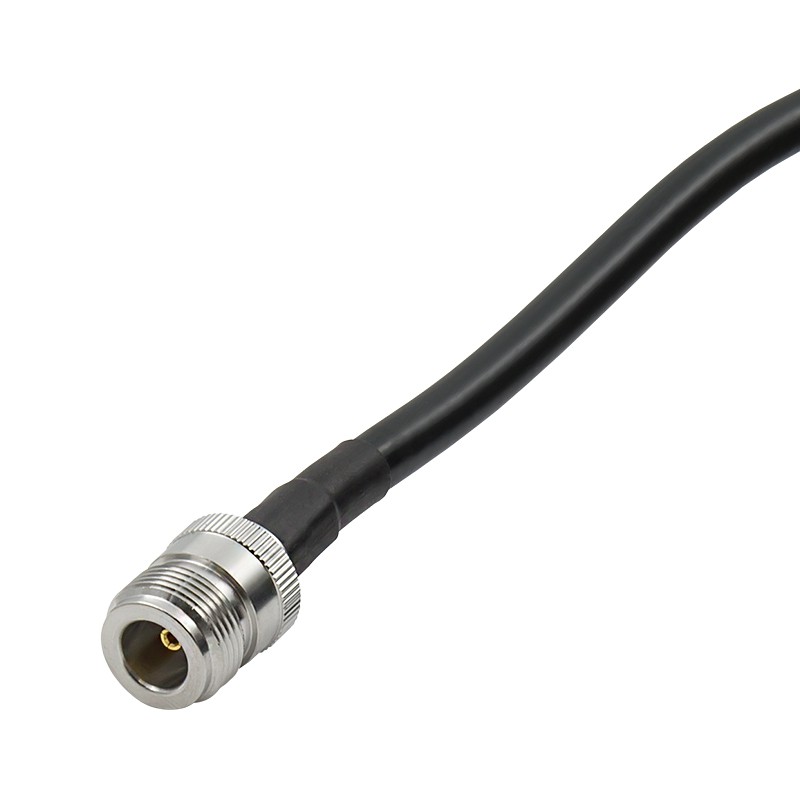

• Разъемы N-типа — промышленный стандарт для антенных систем и оборудования связи. Они надежно фиксируются резьбовым соединением, выдерживают многократные подключения и сохраняют хороший контакт даже при вибрации. Волновое сопротивление коаксиала и разъемов — 50 Ом, что соответствует стандарту всего антенно-фидерного оборудования;
• Способ установки разъемов — обжимной с пайкой центрального контакта. Это гарантирует долговечность соединителей даже во время выездных полевых работ, временных установок, частых переподключений.

Добавьте товар в корзину и оформите заказ на сайте! Есть вопросы по совместимости или подбору оборудования? Звоните 8-800-3333-965.
