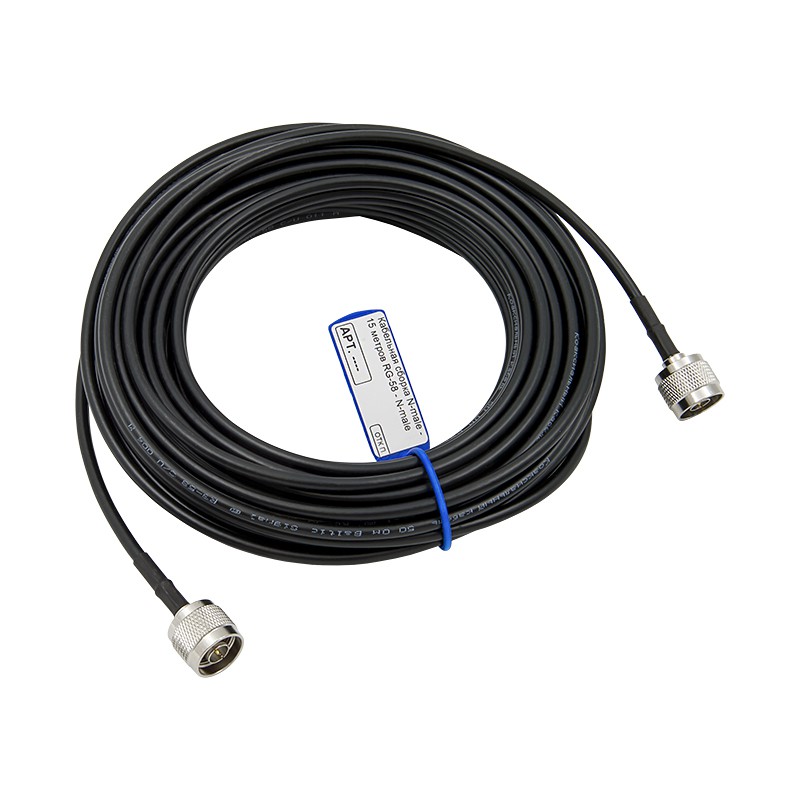

Кабельная сборка N-male - 15 метров RG-58 - N-male

Соединительный кабель длиной 15 метров с разъемами N-male на двух концах. Используется в радиочастотных трактах для подключения антенн к репитерам, линейным усилителям и другим устройствам с входным сопротивлением 50 Ом. Это стандартное значение для оборудования сотовой связи, поэтому сборка совместима с большинством усилителей и антенн.

Где используется?

Длину 15 метров выбирают, когда нужно соединить оборудование, находящееся на существенном расстоянии. Например:

• Репитер располагается внутри здания, а приемная антенна — на крыше или мачте;
• Два активных устройства установлены в соседних технических помещениях;
• Сервисная антенна вынесена на дальнюю стену или опору;
• Необходимо нарастить существующую кабельную линию.

В основе сборки — кабель RG-58 с наружным диаметром 5 мм. Он имеет медную жилу диаметром 1 мм и комбинированный экран из фольги и оплетки, что обеспечивает хорошее экранирование. Он достаточно гибкий, чтобы обойти оконные рамы и дверные проемы, и помещается в стандартные кабель-каналы.

Внешняя оболочка из ПВХ устойчива к ультрафиолету, что допускает прокладку снаружи помещений. Диапазон рабочих температур от -40°C до +70°C позволяет эксплуатировать кабель в неотапливаемых помещениях и на улице.

Потери и ограничения при использовании

На частотах сотовой связи затухание в кабеле становится особенно заметным при увеличении длины трассы. Для 15-метрового отрезка RG-58 ориентировочные потери составляют:

• ~5,5 дБ в диапазоне 900 МГц (GSM-900, LTE B8);
• ~7,9 дБ в диапазоне 1800 МГц (DCS-1800, LTE B3);
• До 10 дБ в диапазоне 2600 МГц (LTE B7).

При использовании большой длины кабеля мощность сигнала уменьшается в несколько раз. Поэтому данную сборку разумно использовать, если исходный сигнал от базовой станции заведомо сильный — например, в городской черте или при работе с мощным репитером. Для слабого сигнала (дальняя точка, сложный рельеф) лучше рассмотреть кабели с меньшими потерями — 5D-FB или 8D-FB.

Изготовление и контроль качества

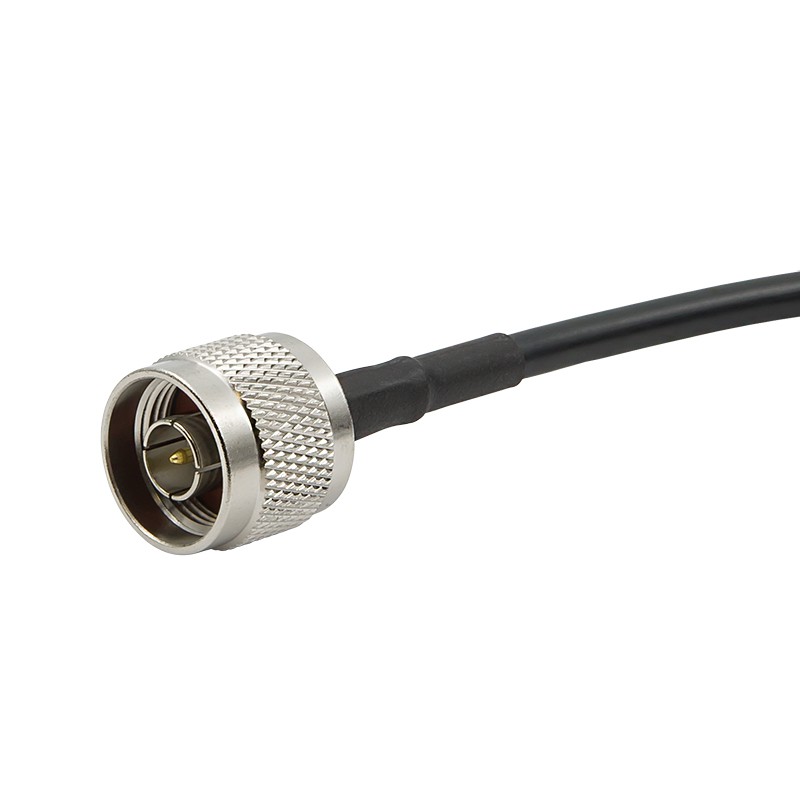

Каждая сборка проходит ручную сборку и проверку. Используются обжимные коннекторы, которые прочно удерживаются на проводе при вибрациях и подходят для частых переподключений.

• Центральный контакт разъемов припаивается;
• Корпус фиксируется обжимной втулкой с помощью кримпера;
• Место соединения закрывается термоусадочной трубкой для защиты от влаги;
• Готовое изделие тестируется на целостность цепи и отсутствие короткого замыкания;
• На завершающем этапе сборка маркируется биркой для простой идентификации.

Добавьте кабельную сборку в корзину на сайте и выберите способ доставки. Если вам нужна нестандартная длина или другая конфигурация разъемов, изготовим изделие по вашему запросу. Для консультации звоните 8-800-3333-965!
