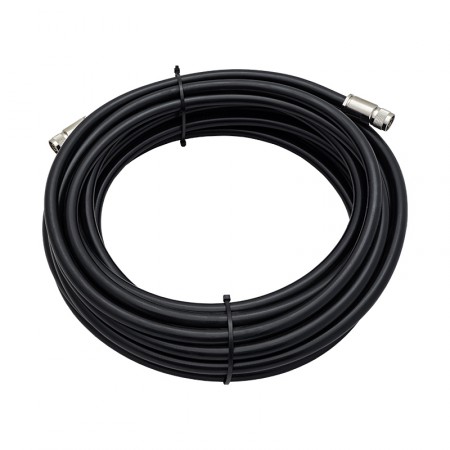

Кабельная сборка N-male - 15 метров 10D-FB - N-male

Цена: 3 100 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3007

В корзину
В сравнение

Кабельная сборка длиною 15 метров с низким коэффициентом затухания сигнала. Коаксиальная марка 10D-FB известна своим исключительным качеством и минимальными потерями мощности. На концах провода установлены коннекторы N-male, которые часто используются в системах усиления сотовой связи на базе репитеров.

В каких случаях нужен кабель с низкими потерями?

Когда сигнал передается по кабелю, происходит потеря мощности. В некоторых случаях затуханием можно пренебречь: например, если сигнал проходит небольшое расстояние. Но в случаях, когда необходимо передать слабый сигнал на большие расстояния, требуется использовать кабель с низкими потерями.

Марка 10D-FB разработана специально, чтобы обеспечить надежную коммутацию в сложных радиочастотных условиях. Внешний диаметр провода составляет 13 мм. Внутри располагается центральная жила CCA (омедненный алюминий) диаметром 3,5 мм. Экран (второй проводник) имеет двойную структуру из фольги и оплетки. Между двумя проводниками находится слой диэлектрика из вспененного полиэтилена.

Потери сигнала при использовании этого кабеля действительно очень малы. Так, на расстоянии 15 м они составят всего 1,65 дБ на частоте 900 МГц и 3,24 дБ на частоте 2700 МГц. Дополнительное затухание на соединителях (разъемах) обычно приравнивается к 1 дБ с каждой стороны.

К недостаткам этой марки можно отнести только большой диаметр и малую гибкость, что делает провод не очень удобным для применения в бытовых системах усиления связи.

Прижимные разъемы N-male

Коннекторы N-типа часто используются в оборудовании сотовой связи. Их можно встретить на следующих типах устройств:

  • Уличные антенны;
  • Репитеры и линейные усилители (бустеры);
  • Делители и сплиттеры ВЧ-сигнала;
  • Измерительное оборудование.

Учитывая большой диаметр кабеля, при изготовлении сборки использованы разъемы обжимного типа. Каждое изделие проходит обязательный контроль и проверяется на работоспособность. Используемые комплектующие имеют долгий срок службы. Коннекторы не изнашиваются даже после многократных циклов отключения и подключения.

Кабель устойчив к внешним воздействиям, таким как влага и УФ-излучение. Допускается использование кабельной сборки на улице без дополнительной герметизации.

Ищете подходящую кабельную сборку для вашего оборудования? В нашем каталоге представлены десятки популярных вариантов. Также возможно изготовление некаталожных позиций под заказ.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 15 м
Марка кабеля 10D-FB CCA
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 3,5 мм
Изоляция (материал) физически вспененный полиэтилен
Изоляция (диаметр) 10,0 мм
Экран двойной (луженая медная проволочная оплетка и фольга)
Экран (диаметр) 11,0 мм
Внешняя оболочка (материал) поливинилхлорид (ПВХ)
Внешняя оболочка (диаметр) 13,0 мм
Цвет черный
Минимальный радиус однократного изгиба 40 мм
Адгезионная сила > 200 Н
Волновое сопротивление 50 Ом
Емкость 86 пФ/м
Скорость распространения 85%
Испытательное напряжение переменного тока 1 кВ/мин
Сопротивление изоляции > 5 x 103 МОм/км
Коэффициент экранирования > 90 дБ
Затухание (на 100 м, при +20°С) 150 МГц: 4,0 дБ
280 МГц: 5,6 дБ
350 МГц: 6,3 дБ
400 МГц: 6,8 дБ
800 МГц: 10,2 дБ
900 МГц: 11,0 дБ
1200 МГц: 13,1 дБ
1500 МГц: 15,0 дБ
1800 МГц: 16,8 дБ
1900 МГц: 17,4 дБ
2000 МГц: 18,0 дБ
2500 МГц: 20,5 дБ
2700 МГц: 21,6 дБ
3000 МГц: 23,3 дБ
