Кабельная сборка N-male - 12 метров 5D-FB - SMA-male

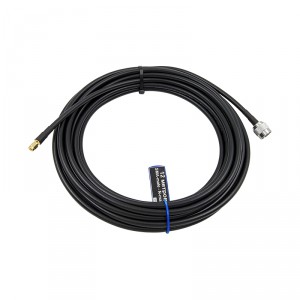

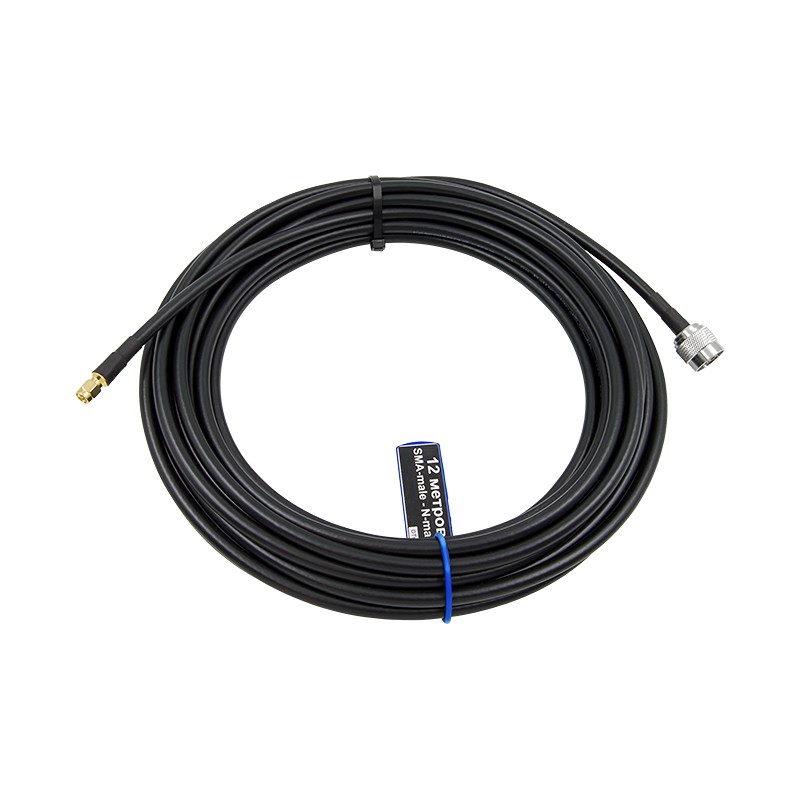

Кабельные сборки применяются для коммутации антенн, усилителей и других радиоприборов на большом расстоянии. Этот готовый провод с установленными разъемами N-male и SMA-male имеет длину 12 метров. С его помощью уличные антенны обычно подключаются к LTE-роутерам, GSM-шлюзам, оборудованию GPS/ГЛОНАСС и прочим устройствам, использующим радиочастотный диапазон.

За что мы любим кабель 5D-FB?

Кабельные линии 5D-FB имеют умеренную толщину (7,5 мм), но при этом обладают превосходными проводящими качествами. На дистанции 12 метров затухание сигнала составит всего 2,4 дБ на частоте GSM-900 и не более 4,5 дБ на частотах LTE-2600. Таким образом, этот провод может использоваться для любых радиочастотных систем, которые нуждаются в передаче сигнала с малыми потерями.

Чаще всего кабельная сборка с разъемами N/SMA используются в следующих целях:

• Подключение сотового оборудования (репитеры, LTE-роутеры, терминалы и шлюзы) к антеннам и прочим элементам распределенных антенных систем;
• Коммутация антенн и устройств прочих стандартов, таких как GNSS (геопозиционирование), WiFi, LPD433, 868 МГц и т. п.;
• Передача сигналов от измеряемого оборудованию к измерителю (анализатору спектра, измерителю мощности, векторному анализатору и др.).

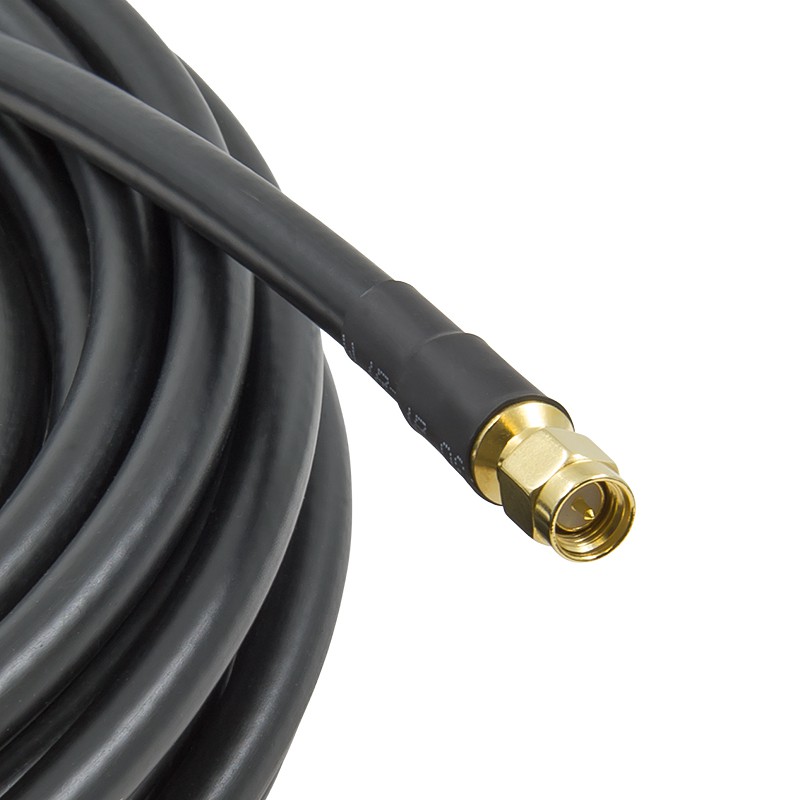

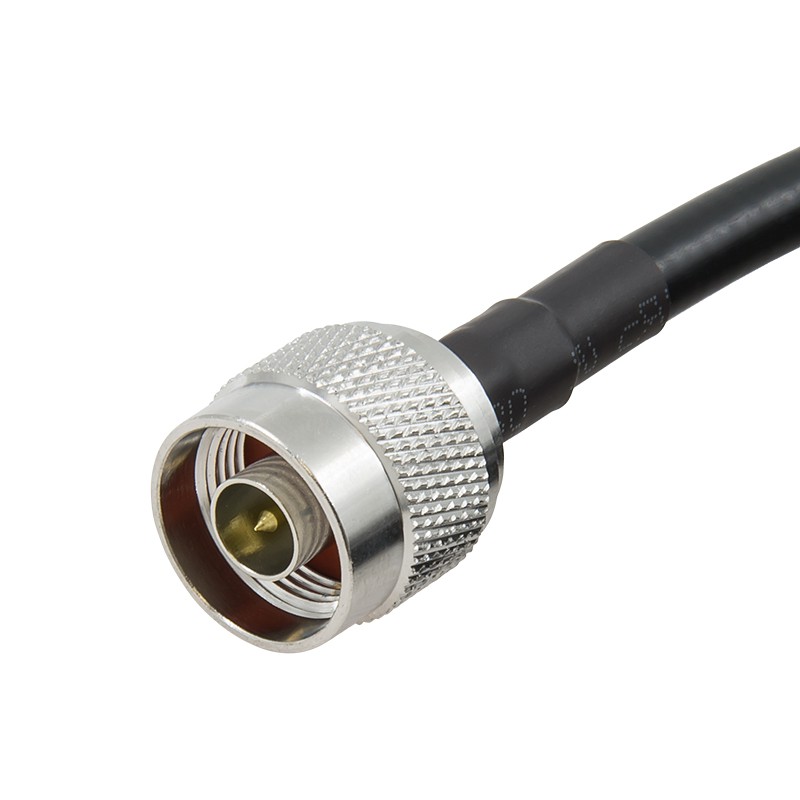

Кабельная сборка имеет уже установленные разъемы, которые являются общепринятыми стандартами в индустрии. Коннектор N-male (вилка) имеет прочное резьбовое соединение, ответный разъем часто размещается на антеннах и корпусных приборах. В свою очередь, противоположный разъем SMA-male компактен, что позволяет легко заводить его в помещения (потребуется лишь небольшое отверстие такого же диаметра, как толщина провода).

Совместимость, универсальность и особенности производства

• Волновое сопротивление 50 Ом всех элементов гарантирует хорошее согласование и минимизацию потерь. Это сопротивление унифицировано для большинства приборов радиосвязи;
• Длина 12 метров достаточна для соединения многих типов устройств, в том числе при установке антенны снаружи здания на кронштейне или выносной мачте;
• Диапазон рабочих температур от -40°C до +75°C делает эту кабельную сборку подходящей для любых климатических районов. Первоначальный монтаж кабеля рекомендуется проводить при более ограниченном температурном режиме от -20°C до +50°C;
• Можно использовать на улице или в помещениях, так как провод устойчив к осадкам и УФ-лучам. Оболочка выполнена из черного поливинилхлорида.

Наши инженеры осуществляют монтаж коннекторов обжимным инструментом. В процессе используются разъемы N-111/5D и S-111/5D. После установки наконечники проверяются на прочность монтажа, а также проводится ряд тестов на исправность сборки. Мы тестируем, проходит ли сигнал по центральной жилы, а также убеждаемся в правильном монтаже экрана и проводника (в отсутствии КЗ). Только после утверждения отделом контроля качества изделие передается для реализации!

Другие варианты кабельных сборок размещены в каталоге, а нестандартный вариант можно заказать через конструктор. Наши менеджеры и инженеры всегда ответят на ваши вопросы по телефону 8-800-3333-965!
