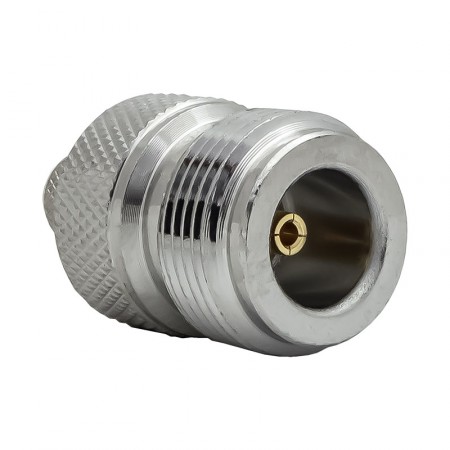

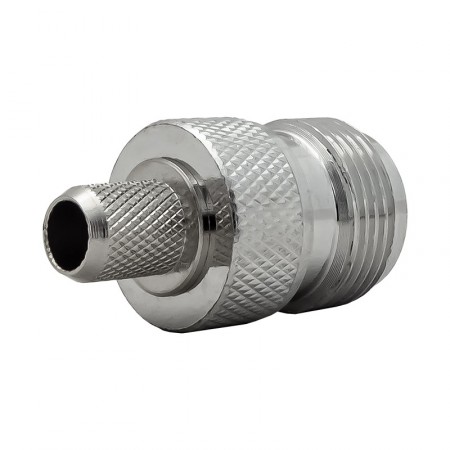

Разъём N-211/5D (N-female, обжимной, на кабель 5D)

Цена: 200 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 1061

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

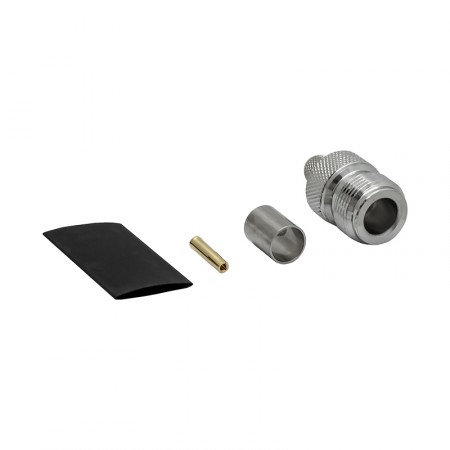

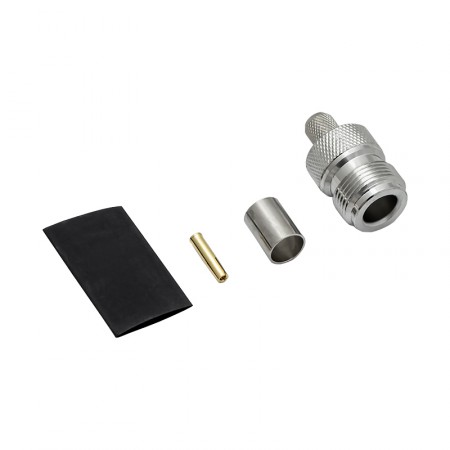

N-211/5D представляет собой обжимной разъем N-female («мама», розетка) для кабеля серии 5D-FB и аналогичных. Коннектор состоит из корпуса, центрального пина, гильзы и термоусадочной трубки. Для монтажа разъема на кабель потребуются специальные обжимные клещи и паяльный инструмент.

Назначение обжимного разъема N-211/5D

Разъемы серии N-type широко используются в системах усиления сотовой связи и прочем ВЧ-оборудовании. Высокая популярность N-разъемов объясняется их универсальностью, надежностью и долговечностью. Разъемы N-типа часто встречаются на репитерах сотовой связи, линейных усилителях, антеннах, измерительных приборах и других устройствах. Разъем пригоден для передачи сигнала частотой до 11 ГГц.

В свою очередь, кабель марки 5D-FB является одним из лучших решений по соотношению цены и качества. Имея низкие показатели затухания, приемлемые для прокладки трассы длиной 10–15 м, доступную цену и практичные физические параметры (Ø7,5 мм), этот кабель заслужил признание как в среде профессиональных инженеров, так и среди радиоэнтузиастов.

Чаще всего разъем N-female устанавливается на кабель 5D-FB для создания удлинителя к уже существующей кабельной сборке.

Особенности монтажа обжимного разъема N-female

Как и в других разъемах с волновым сопротивлением 50 Ом, в коннекторах N-типа в качестве центрального контакта используется отдельный элемент — пин (игла), который устанавливается на жилу кабеля при помощи пайки. Это обеспечивает согласование ВЧ-тракта, минимизирует затухание сигнала и гарантирует наилучшее качество связи.

Крепление разъема на кабеле производится при помощи гильзы, которая обжимается специальными клещами. Обязательное использование обжимного инструмента — основное отличие разъема N-211/5D от схожего коннектора N-212/5D, где применяется прижимной метод монтажа.

Чтобы купить обжимной разъем N-female на кабель 5D-FB, просто добавьте товар в корзину, укажите необходимое количество и оформите заказ онлайн. Требуется консультация по разъемам или оборудованию для усиления сотовой связи? Обратитесь по телефону 8-800-3333-965, и наши менеджеры помогут вам сделать правильный выбор!

Характеристики
Разъем N-female
Марка кабеля 5D-FB
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная розетка
Вес 21 г
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
