Кабельная сборка N-male - 10 метров 8D-FB - SMA-male

Цена: 2 300 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3049

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

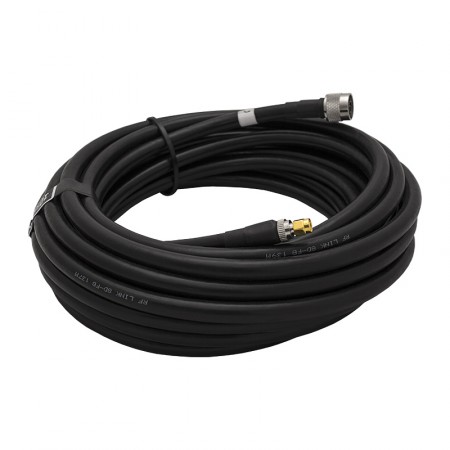

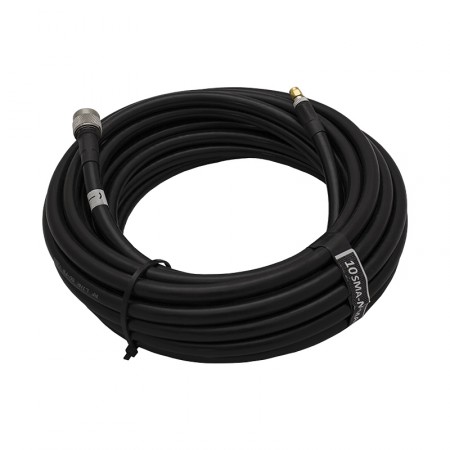

Отрезок кабеля марки 8D-FB длиною 10 метров с установленными вилками серии N и SMA. Эта кабельная сборка подходит для соединения разнотипного ВЧ-оборудования, например, внешней антенны и LTE-роутера.

Важный элемент системы усиления

На первый взгляд может показаться, что кабель — это второстепенный элемент ВЧ-системы, уступающий по важности активному оборудованию. Однако такое мнение ошибочно, ведь именно от качества соединительных элементов зависят потери сигнала при его перемещении от одного прибора к другому. Выбор качественных комплектующих для коммутации устройств — залог устойчивой и бесперебойной связи!

Эта кабельная сборка выполнена на основе коаксиального кабеля 8D-FB, имеющего внешний диаметр 10,15 мм и толстую центральную жилу (Ø2,56 мм). Между центральной жилой из омедненного алюминия и внешней оболочкой находится слой диэлектрика и двойной экран (оплетка + фольга). Несмотря на большой диаметр, кабель сохраняет высокую гибкость: его удобно прокладывать как на улице, так и внутри помещений.

На концах десятиметрового кабельного отрезка установлены ВЧ-разъемы N-male и SMA-male. Такая конфигурация коннекторов позволяет соединить уличную антенну с различными типами приборов, включая:

  • LTE-роутеры, модемы, GSM-шлюзы и терминалы;
  • Настольные GSM-телефоны;
  • Некоторые виды усилителей (антенные, автомобильные);
  • Измерительные приборы (портативные анализаторы спектра).

Также провода этого типа применяются для удлинения уже существующего антенно-фидерного тракта, то есть в роли удлинителя.

Особенности производства

Разъемы устанавливаются на провод методом опрессовки (обжима), что гарантирует надежный контакт и защищает от «сползания» штекеров даже при частом использовании (отключении и подключении). На стыке разъемов и кабеля установлена термоусадка, которая защищает изделие от воздействия влаги и пыли. Допускается как комнатный, так и уличный монтаж.

После изготовления каждый экземпляр кабельной сборки проходит обязательное тестирование («прозвон»), что полностью исключает наличие брака или скрытых дефектов.

Предлагаемый товар имеет длину 10 метров и коннекторы N-male и SMA-male. Требуется соединительный провод с другими параметрами? Вы можете найти больше кабельных сборок в каталоге или оформить заказную позицию с нужными параметрами!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 10 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
