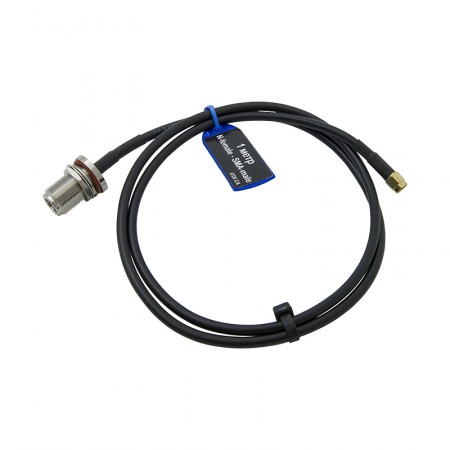

Кабельная сборка N-female - 1 метр RG-58 - SMA-male

Цена: 750 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3734

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабель для коротких ВЧ-соединений и удлинения линий связи с разъемами N-female («мама») и SMA-male («папа»). При помощи этого кабеля можно соединить другую кабельную сбоку или устройство с LTE-роутером, корпусным модемом, измерительными приборами и некоторыми видами антенн. Длина провода — 1 метр, марка — RG-58 A/U.

Соединительный кабель с разносерийными разъемами

Отрезок кабеля RG-58 оснащен разъемами разных серий: N-female (розетка) с одной стороны и SMA-male (вилка) с другой. Оба разъема имеют волновое сопротивление 50 Ом и обычно используются для соединения радиочастотных устройств.

  • Коннекторы серии SMA чаще встречаются на небольших и компактных приборах (например, на LTE-роутерах, портативных анализаторах спектра, GSM-терминалах и шлюзах);
  • Серия разъемов N обычно устанавливается на более крупные устройства: усилители (ретрансляторы) сигнала, уличные антенны, стационарные измерители мощности и другие профессиональные устройства.

Эта кабельная сборка подходит для удлинения уже существующей кабельной трассы с разъемом N-male. Одновременно с наращиванием кабельной линии происходит замена серии разъема на SMA, что избавляет от необходимости использовать дополнительные переходники и пигтейлы.

Короткий кабель с низкими потерями

Сборка произведена на базе кабеля RG-58 A/U общим диаметром 5,00 мм. Благодаря малой длине и достаточной толщине, провод оказывает минимальное влияние на качество сигнала. В большинстве случаев потерями на таком коротком участке можно пренебречь.

Кабель легко гнется, его легко прокладывать через узкие отверстия, в каналах или монтировать в уже готовой инфраструктуре здания. «В разрезе» провод состоит из следующих элементов:

  • Центральная жила Ø1,02 мм из чистой меди, которая обеспечивает передачу ВЧ-сигнала с минимальными искажениями;
  • Слой изоляции и экранирования (фольга + оплетка), обеспечивающие корректную структуру и защиту кабеля от помех и посторонних сигналов;
  • Наружная оболочка Ø5,00 мм из поливинилхлорида (ПВХ) черного цвета. Финальный слой защищает провод от механических повреждений, ультрафиолета и осадков.

RG-58 A/U — один из наиболее универсальных кабелей общего назначения для передачи радиосигнала. Его принято использовать в системах усиления мобильной связи и LTE-интернета, а также для коммутации любых других радиосистем.

Как мы изготавливаем кабельные сборки?

Процесс производства состоит из нескольких этапов, наиболее важный из которых — обжим коннекторов. Во время этого действия на концы провода устанавливаются обжимные разъемы, которые крепятся с помощью металлической гильзы. Специальные клещи деформируют гильзу, в результате чего она «охватывает» и удерживает корпус коннектора. После обжима на нижнюю часть разъема устанавливается термоусадка (для защиты от влаги и улучшения внешнего вида).

Обязательный завершающий этап производства — тестирования. Наши инженеры тестируют каждую сборку вручную: проверяют механическую прочность обжима и выполняют «прозвон», чтобы убедиться в целостности проводника и отсутствии короткого замыкания. Только после успешного тестирования кабельная сборка передается для реализации!

Характеристики
Разъем (сторона 1) N-female
Разъем (сторона 2) SMA-male
Длина 1 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C



Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
