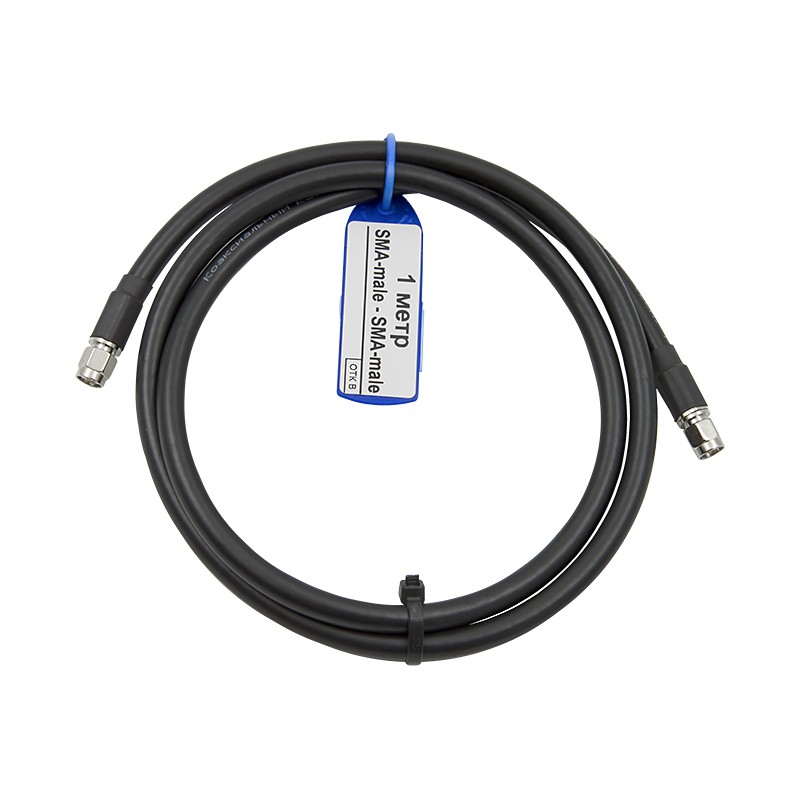

Кабельная сборка SMA-male - 1 метр 5D-FB - SMA-male

Кабельная сборка небольшой длины (1 м) на базе коаксиального провода RG-58 с двумя разъемами SMA-male. Это практичный выбор для подключения антенн или измерительных устройств в системах передачи данных, включая LTE-модемы, сотовые усилители, маршрутизаторы и стационарные GSM-телефоны. Один метр длины — достаточный и недорогой вариант, когда необходимо вынести антенну за пределы экранированного корпуса или соединить, к примеру, спектроанализатор с испытуемым устройством.

Метр кабеля SMA: когда длина имеет значение

Во многих сценариях подключения радиоустройств нет надобности в протяженных трассах. Сборка на метровом отрезке RG-58 позволяет с легкостью наладить связь между антенным входом и нужным устройством на короткой дистанции, обеспечивая при этом стабильную передачу сигнала.

SMA-коннекторы широко используются производителями телекоммуникационного оборудования за счет своей надежности, универсальности и компактности. Эти высокочастотные разъемы можно встретить на самых разных устройствах, включая:

• 4G/LTE-маршрутизаторы и модемы с корпусом для беспроводной передачи данных;
• GSM-телефоны стационарного типа и сотовые шлюзы;
• Репитеры для автомобилей и другие усилители мобильной связи;
• Приемные модули систем навигации GPS/ГЛОНАСС;
• Аппаратура для работы в ISM-диапазонах и сетях WiFi;
• Измерительное оборудование: анализаторы спектра, генераторы сигналов, измерители мощности;
• Антенны, как внутренние, так и внешние, для перечисленных устройств.

В основе изделия применен кабель RG-58 A/U, известный своей гибкостью. Это упрощает его использование как в помещении, так и в полевых условиях. Его структура включает центральную медную жилу диаметром 1 мм, окруженную вспененным полиэтиленом, служащим диэлектриком для стабильного соосного размещения элементов. Далее следует экранирующий слой из алюминиевой фольги и оплетки, а внешняя защита представлена стойкой к внешней среде ПВХ-оболочкой черного цвета (диаметр — 5 мм), которая предохраняет кабель от влаги, пыли и ультрафиолета.

Минимальные потери сигнала на короткой длине

На метровом отрезке RG-58 затухание сигнала остается в пределах допустимого для большинства радиосистем. Например, при частоте 800 МГц (LTE Band 20) потери составляют порядка 0,31 дБ, а на 2600 МГц (LTE Band 7) — около 0,6 дБ. При необходимости учитываются также потери на каждом разъеме, обычно не превышающие 1 дБ.

Метод соединения — обжим + контроль качества в три этапа

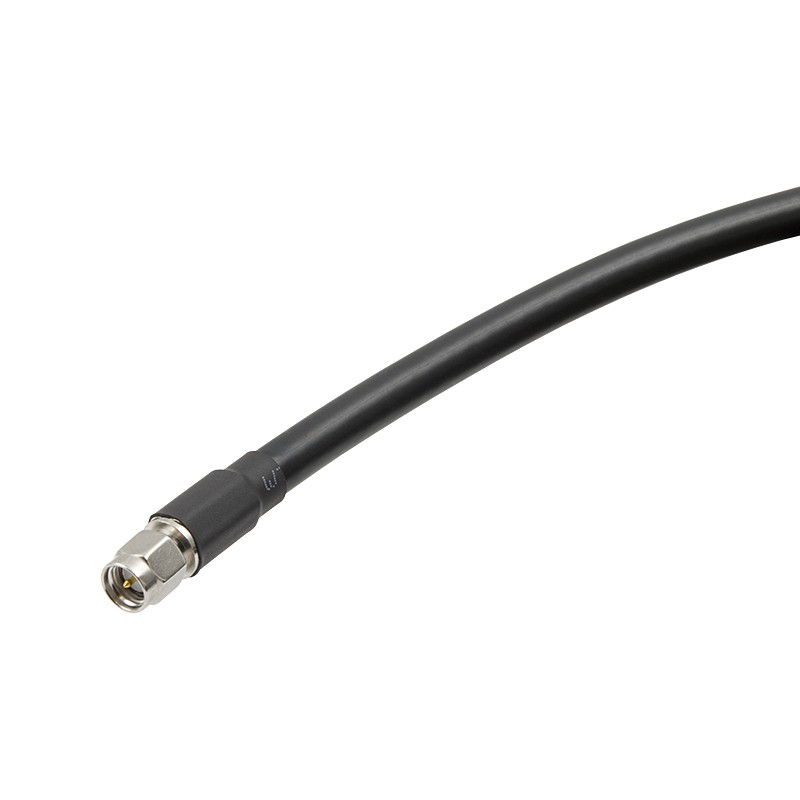

При сборке кабеля используются обжимные SMA-коннекторы. Разъемы крепятся с помощью специализированного инструмента — кримпера: обжимная муфта плотно охватывает кабель, не позволяя разъему ослабнуть при эксплуатации. Для защиты соединения применяется термоусадочная трубка, которая изолирует место монтажа от негативных внешних факторов.

• Каждое изделие проходит тройной контроль перед отправкой покупателю:
• Проверяется, насколько качественно закреплены коннекторы — они не должны проворачиваться и смещаться;
• Тестируется непрерывность центральной жилы;
• Контролируется отсутствие короткого замыкания;
• Только после успешного прохождения всех этапов кабельная сборка упаковывается и направляется заказчику.

Чтобы заказать товар, нажмите «В корзину» и оформите покупку. Если вы не обнаружили совместимую кабельную сборку в каталоге, обратитесь к странице-конструктору: наши инженеры изготовят нужный джампер на заказ!
