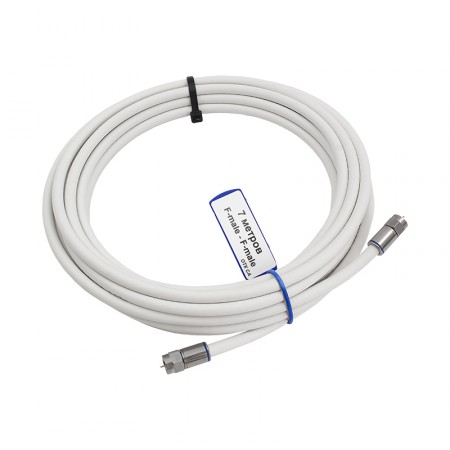

Кабельная сборка F-male - 7 метров RG-6 - F-male

Цена: 650 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3683

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабельная сборка RG-6 длиною 7 метров — это готовое к использованию соединительное устройство, предназначенное для передачи аудио-, видео- и радиосигнала. Она обеспечивает надежное соединение между источником сигнала, таким как антенна или усилитель, и приемным устройством, например, DVB-тюнером или ресивером. Этот кабель подходит для использования как дома, так и в профессиональных системах трансляции, включая кабельное телевидение и усилители сотовой связи.

Назначение и особенности эксплуатации

Готовая к использованию сборка с разъемами F-male на обоих концах позволяет быстро и легко подключить кабель без применения специальных инструментов или навыков. Коннекторы и кабель марки RG-6U имеют волновое сопротивление 75 Ом и чаще всего используются в следующих случаях:

  • Передача сигнала эфирного или кабельного ТВ (от антенны к DVB-тюнеру, от диплексера провайдера к телевизору и т. п.);
  • Спутниковое телевидение (соединение спутниковой «тарелки» с ресивером);
  • Некоторые системы видеонаблюдения;
  • Недорогие комплекты усиления мобильной связи и интернета, где производитель использует изделия 75 Ом вместо профильных радиоустройств 50 Ом в целях снижения итоговой стоимость оборудования.

Кабель RG-6 обеспечивает стабильную передачу с минимальными потерями мощности и качества, что важно при обработке сигнала, чувствительного к помехам и искажениям. На расстоянии 7 метров потери на GSM-частоте 900 МГц составят 1,5 дБ, а на более высокой LTE-частоте 2600 МГц — около 2,5 дБ (эти значения не учитывают потерь на соединительных разъемах).

Однако при использовании комплектующих 75 Ом в радиосистемах следует учитывать возможные потери от рассогласования импеданса. Поскольку радиосистемы изначально спроектированы для сопротивления 50 Ом, применение кабелей и разъемов с более высоким импедансом приводят к дополнительному затуханию.

Из чего состоит кабельная сборка RG-6?

На производстве наши инженеры прибегают исключительно к качественным материалам, используя комплектующие только от проверенных и надежных поставщиков. Тщательный подбор элементов, а также ручная работа и постпроизводственное тестирование гарантируют высокое качество каждого экземпляра кабельной сборки.

  • Использованный кабель RG-6U имеет стальную омедненную жилу Ø1,02 мм, диэлектрик из вспененного полиэтилена и двойной экран (фольга + оплетка), защищающий линию передачи от возможных искажений и потерь. Наружный диаметр кабеля — 6,8 мм, материал оболочки — белый ПВХ;
  • Применение разъемов F-male компрессионного типа гарантирует долговечность изделия и устойчивость к регулярным сопряжениям;
  • Обязательное тестирование сборки после производства удостоверяет, что только проверенные изделия могут поступить в продажу.

Чтобы купить кабельную сборку RG-6U длиною 7 метров, добавьте товар в корзину, а затем произведите оформление заказа. У нас доступны кабельные сборки для радиосвязи различной длины и с различным сочетанием разъемов. Если вы не нашли нужный вариант, обратитесь к заказной позиции. Для консультации позвоните по телефону 8-800-3333-965!

Характеристики
Разъем (сторона 1) F-male
Разъем (сторона 2) F-male
Длина 7 м
Марка кабеля RG-6U
Центральный проводник (материал) сталь, плакированная медью
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,57 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 112 x 0,12 мм
Диаметр экрана 5,20 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 6,80 мм
Цвет белый
Волновое сопротивление 75 ±3 Ом
Погонная емкость 54 ±2 пФ/м
Скорость распространения 84%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Диэлектрическая прочность 1600В
Затухание (на 100 м) 50 МГц: 5,20 дБ
100 МГц: 6,80 дБ
200 МГц: 9,40 дБ
400 МГц: 13,30 дБ
700 МГц: 18,00 дБ
900 МГц: 20,60 дБ
1000 МГц: 21,50 дБ
1500 МГц: 26,20 дБ
1800 МГц: 29,00 дБ
1900 МГц: 29,90 дБ
2000 МГц: 30,70 дБ
2500 МГц: 34,50 дБ
2700 МГц: 36,00 дБ
3000 МГц: 38,60 дБ
Минимальный радиус изгиба 35 мм
Рабочая температура от -25°C до +70°C
Температура монтажа от -10°C до +50°C
Температура хранения от -40°C до +75°C
