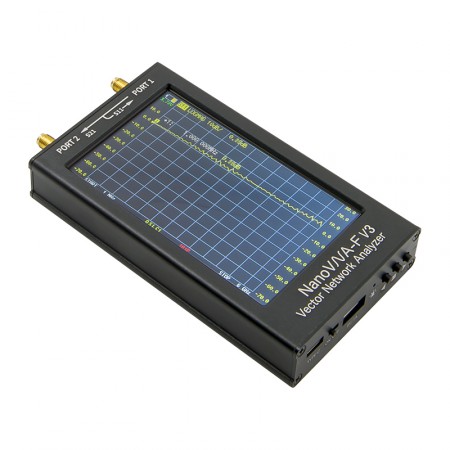

Векторный анализатор цепей NanoVNA-F V3 (до 6000 МГц)

Векторный анализатор цепей NanoVNA-F V3 применяется для исследования активных и пассивных радиоустройств, работающих в диапазоне частот от 1 МГц до 6 ГГц. Прибор позволяет получить представление о вносимом затухании, КСВн, фазе, групповой задержке и других важных параметрах, влияющих на согласованность и производительность радиочастотного оборудования. Анализатор предлагает несколько способов управления, включая сенсорный ЖК-экран и программное обеспечение для ноутбука или рабочей станции.

Когда применяется портативный анализатор с двумя портами?

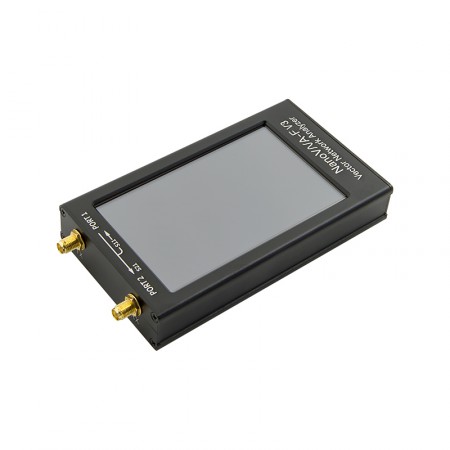

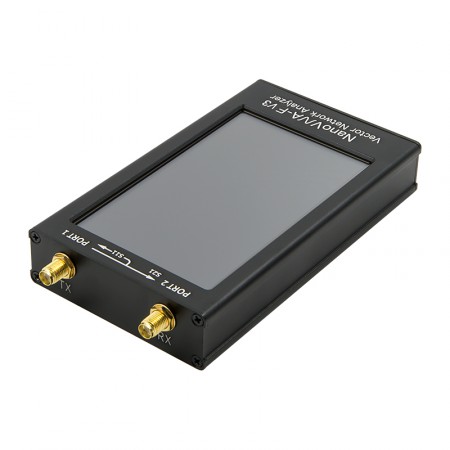

NanoVNA-F V3 является двухпортовым анализатором, что позволяет исследовать отражение сигнала на первом порту (параметр S11) и сквозную передачу через второй порт (S21). Разъемы устройства — стандартные SMA-female с импедансом 50 Ом.

Устройства данного типа применяются для анализа параметров подключаемых радиоприборов. С помощью векторного анализатора можно получить представление об эффективности пассивных элементов и активных устройств: антенн, сумматоров, делителей, искусственных нагрузок, кабельных сборок, ретрансляторов и генераторов. Анализатор дает доступ к диаграмме Вольперта-Смита и другим графикам, с помощью которых можно провести фазовые измерения, узнать коэффициент стоячей волны, вычислить потери и отражения.

Третья версия прибора NanoVNA-F получила расширенный рабочий диапазон частот до 6 ГГц (для сравнения, младшая модель NanoVNA-F V2 работает с частотами до 3 ГГц). Широкий диапазон позволяет при помощи анализатора исследовать разнообразные ВЧ-приборы, включая устройства мобильной связи всех поколений (GSM, 3G, LTE, некоторые 5G-стандарты), оборудование WiFi (включая 5 ГГц), рации, комплектующие «свободных» ISM-диапазонов.

Благодаря портативному форм-фактору, анализатор может использоваться в самых разных условиях:

• «В поле» для проведения измерительных, диагностических или монтажных работ. Большой цветной ЖК-дисплей с сенсорным управлением позволяет легко управлять всеми основными функциями прибора. Анализатор легко переносится в сумке или в кармане рабочей одежды;
• В условиях импровизированного исследовательского стенда при подключении к ноутбуку. Прибор совместим с фирменным «софтом» NanoVNA и раскрывает все свои возможности при подключении к компьютеру под управлением Windows;
• В рамках стационарного стенда при подключении к рабочей станции или персональному настольному компьютеру.

Оборудование NanoVNA используется многочисленными радиоэнтузиастами, поэтому в интернете можно найти множество руководств, инструкций и описаний по особенностям эксплуатации прибора!

Конфигурация, сенсорное управление, калибровка

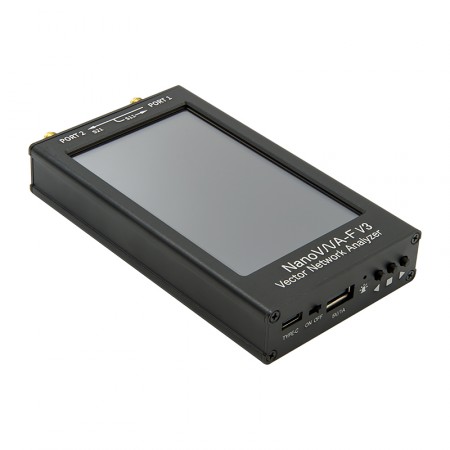

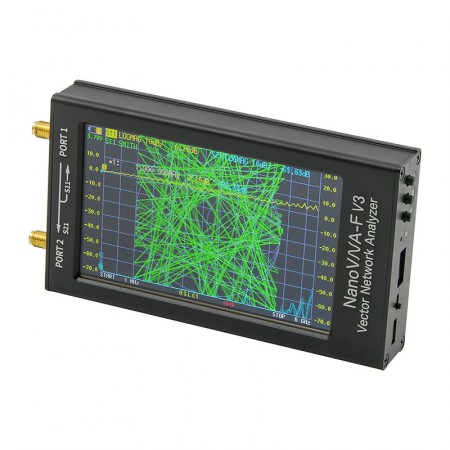

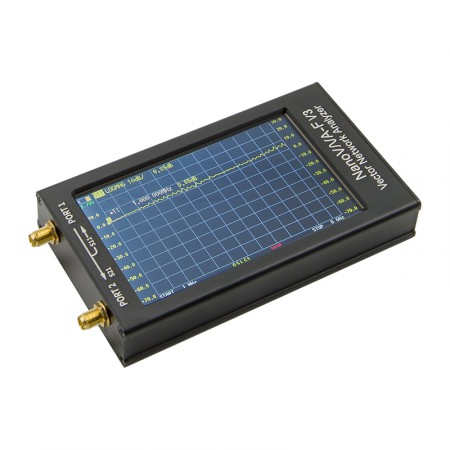

Управление прибором в походных условиях осуществляется через крупный экран с качественной IPS-матрицей. Дисплей имеет диагональ 4,3″, а его разрешение — 800 x 400 точек. Экран имеет большие углы обзора и не тускнеет на солнце. Для точного управления применяется стилус из комплекта. Также на торце предусмотрены три клавиши, которые являются вспомогательным инструментом для переключения между маркерами и пунктами меню. Всего можно настроить 4 маркера для быстрого отслеживания важных характеристик.

Аккумулятор имеет емкость 4500 мАч и поддерживает работу устройства в автономном режиме в течение 5 часов. Зарядка осуществляется через разъем USB Type-C от источника питания с напряжением 5В. Таким образом, зарядить анализатор можно от электрической сети (через обычную телефонную зарядку), пауэрбанка или другого порта. Дополнительно на корпус анализатора выведен порт USB-A, с помощью которого можно подзаряжать другие устройства — то есть использовать сам анализатор в качестве пауэрбанка.

Дополнительные возможности и особенности

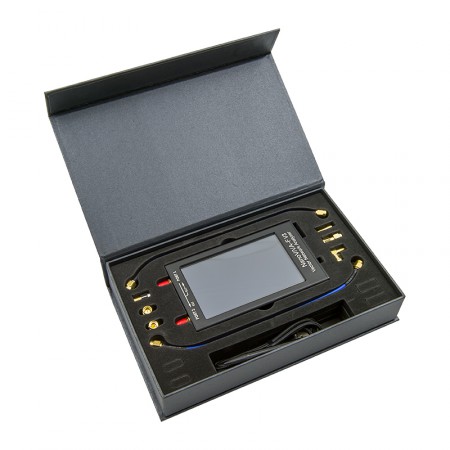

• Компактная упаковка с отделениями для анализатора и дополнительных комплектующих;
• Миниатюрный корпус (130 x 75 x 22 мм). Прибор можно положить в карман, бардачок автомобиля, сумку или портфель. Корпус сделан из алюминия, что дополнительно защищает электронные компоненты от помех и шумов;
• IPS-экран с настраиваемой яркостью, который отчетливо виден на солнце. При использовании в темных помещениях или ночью яркость можно снизить для комфортной работы;
• Возможность установки новых прошивок по USB;

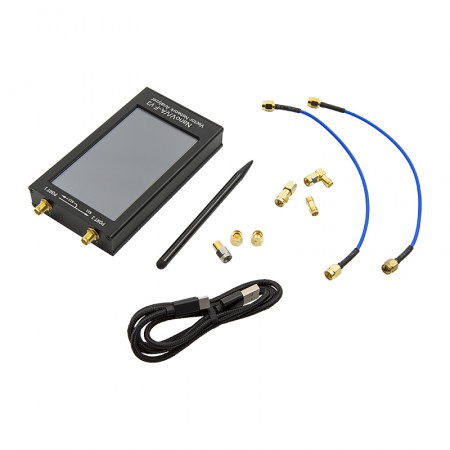

• Калибровочный комплект нагрузок и пигтейлов в наборе;
• Дополнительные переходники SMA для подключения различных приборов;
• Стилус для легкого и точного управления резистивным дисплеем;
• Возможность подключения к прибору через консоль.

NanoVNA-F V3 представляет собой недорогой и функциональный векторный анализатор, пригодный для решения большинства типовых задач радиоинженера. Прибор обладает достаточной точностью для оценки и калибровки радиокомпонентов как в поле, так и в лаборатории.

Чтобы купить устройство, отложите товар кнопкой «В корзину» и закончите оформление заказа. Задать вопрос об оборудовании или заказать индивидуальный проект усиления связи можно по телефону 8-800-3333-965!

Векторный анализатор NanoVNA-F V3 — руководство пользователя [PDF, ~3.18Mb]
