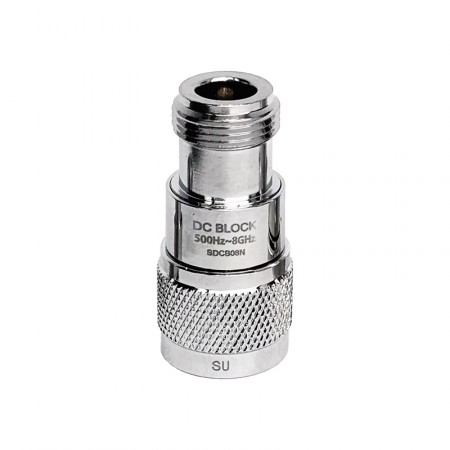

Развязывающее устройство DC-Block N-2W-8G (N-тип, до 2 Вт, до 8 ГГц)

DC Block — это пассивное устройство с N-разъемами, которое используется для отсечения постоянного тока из радиочастотного тракта. Прибор подключается напрямую к ВЧ-прибору или встраивается в разрыв кабельной трассы и блокирует постоянной ток низкой частоты, пропуская далее по линии высокочастотные сигналы в диапазоне от 0,5 кГц до 8 ГГц. Развязывающее устройство N-2W-8G применяется c чувствительными приемниками и передатчиками для их защиты и снижения уровня шумов.

Принцип действия развязывающего устройства

DC Block работает по принципу фильтра, который блокирует прохождение постоянного тока низкой частоты (50/60 Гц). В то же время более высокий радиочастотный сигнал в диапазоне от 500 Гц до 8000 МГц проходит через прибор практически без потерь (лишь с небольшим вносимым затуханием на уровне 0,7 дБ).

Развязывающие устройства используются, чтобы:

• Защитить активные радиоприборы и измерительное оборудование, которое может быть повреждено постоянным током. Большинство ВЧ-приемников не рассчитаны на поступление DC-тока, поэтому его необходимо исключить из радиолинии для безопасности;
• Улучшить отношение сигнал/шум (SNR) за счет исключения электрических токов, которые могут вносить нежелательные помехи и искажения/гармоники в полезный сигнал;
• Повысить точность измерений, если измерительное оборудование чувствительно к постоянному току. Например, некоторые датчики мощности учитывают такой ток и при измерении ВЧ-сигнала могут показать искаженную картину;
• Устранить земляную петлю, которая возникает в системе при наличии двух или более точек заземления с разными электрическими потенциалами.

Чаще всего DC Block используется в коаксиальных линиях, которые одновременно выступают питающими проводами для активных компонентов. В таких системах некоторые устройства могут поддерживать получение питания, в то время как другие могут нуждаться в изоляции от напряжения постоянного тока. Также развязывающие устройства могут применяться как инструмент превентивной защиты, если имеется риск попадания DC-тока в коаксиальную линию (утечка тока, паразитное питание).

DC Block не следует путать с модулем грозозащиты, который служит для защиты от перенапряжений, возникающих во время грозы или непредвиденных «скачков» напряжения. В отличие от грозозащиты, развязывающие устройства работают непрерывно и постоянно блокирует прохождение постоянного тока далее по линии.

Основные параметры и совместимость

Модель N-2W-8G предназначена для использования в ВЧ-системах с сопротивлением 50 Ом. Прибор оснащен типовыми N-разъемами и совместим с большинством стандартов беспроводной связи:

• Разъемы N-серии. С одной стороны прибора находится N-вилка, а с противоположной — N-розетка. Устройство подключается в радиолинию как переходник, соединяя ваше активное оборудование с последующей коаксиальной линией;
• Рабочая частота до 8 ГГц. Развязывающее устройство блокирует сигнал низкой частоты (до 500 Гц) и пропускает более высокочастотные сигналы вплоть до 8000 МГц. Таким образом, оно совместимо со всеми основными видами мобильной связи и беспроводных сетей;
• Напряжение до 50В, мощность до 2 Вт. Прибор рассчитан на блокировку постоянного тока напряжением до 50В, а передаваемая мощность ВЧ-сигнала может достигать отметки 2000 мВт;
• Низкое затухание и КСВн. Устройство вносит минимальные потери в передаваемый радиосигнал — снижение мощности находится на уровне 0,7 дБ. В рабочем диапазоне частот КСВн не превышает 1,2.

Чтобы купить развязывающее устройство с N-разъемами, нажмите «В корзину» и оформите заказ онлайн. Наши менеджеры и инженеры всегда ответят на вопросы об оборудовании по телефону 8-800-3333-965 или через форму обратной связи!
