Аттенюатор Comba AT50-03dB-NM/NF-3G (N-type, до 50 Вт, 3 дБ)

Comba AT50-03dB-NM/NF-3G — это прибор для снижения мощности сигнала, передаваемого модулями мобильной связи и WiFi. Устройство работает в диапазоне частот до 3 ГГц и понижает уровень сигнала в 2 раза (на 3 дБ). Благодаря массивному радиатору, аттенюатор выдерживает поступающий сигнал до 50 Вт, что допускает его использование в составе базовых станций и промышленных систем ретрансляции. Аттенюатор имеет разнотипные разъемы N-типа (вилку и розетку).

Когда нужен «подавитель» мощности для ВЧ-систем?

Аттенюатор Comba — это пассивный компонент, который понижает проходящий через него радиосигнал. Часть энергии отводится и преобразуется в тепло, а остальная часть сигнала проходит на противоположный порт. Сигнал не меняет форму и продолжает передавать «закодированную» информацию.

Такие «подавители» сигнала используются для устранения перегрузок, обеспечения совместимости и при решении других задач, связанных с избыточной мощностью.

• В системах сотовой связи аттенюатор позволяет устранить перегрузку и осцилляцию, особенно когда поступающий сигнал представляет угрозу для чувствительного приемного оборудования;
• Активные устройства и антенны имеют предельную входную мощность. Если источник сигнала слишком мощный, аттенюатор сможет «рассеять» часть мощности для их защиты;
• В лабораторных испытаниях такие приборы используются для калибровки оборудования, проведения замеров и тестов.

Учитывая высокую поддерживаемую мощность (50 Вт), модель AT50-03dB-NM/NF-3G обычно применяется в системах индустриального уровня, в которых задействованы передатчики особенно высокой мощности.

Работа в системах до 3 ГГц: мобильная связь и WiFi

Аттенюатор корректно работает с радиосигналом в широком диапазоне частот: от DC (частота постоянного тока) до 3000 МГц. Таким образом, эта модель совместима с оборудованием стандартов GSM/3G/LTE, работает со многими 5G-сетями (Frequency Range 1) и WiFi диапазона 2,4 ГГц. Также допустимо применение аттенюатора с прочими стандартами связи, которые используются в беспроводных радиосетях.

• Подавление сигнала на 3 дБ. Снижение мощности на 3 дБ равносильно ее уменьшению в 2 раза. Например, поступающий сигнал 20 Вт (43 дБм) при прохождении через аттенюатор «упадет» до 10 Вт (40 дБм);

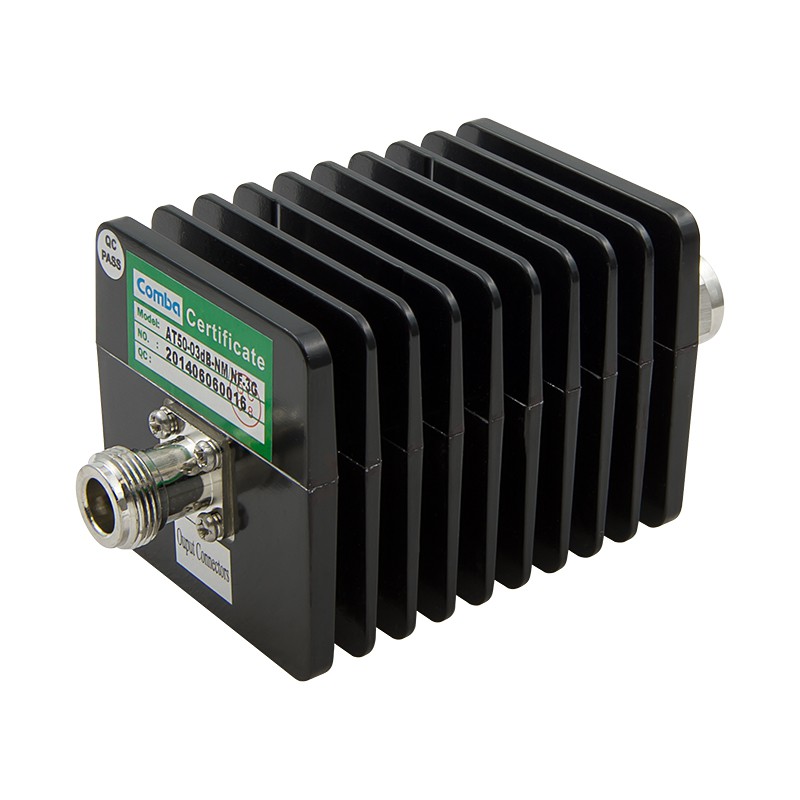

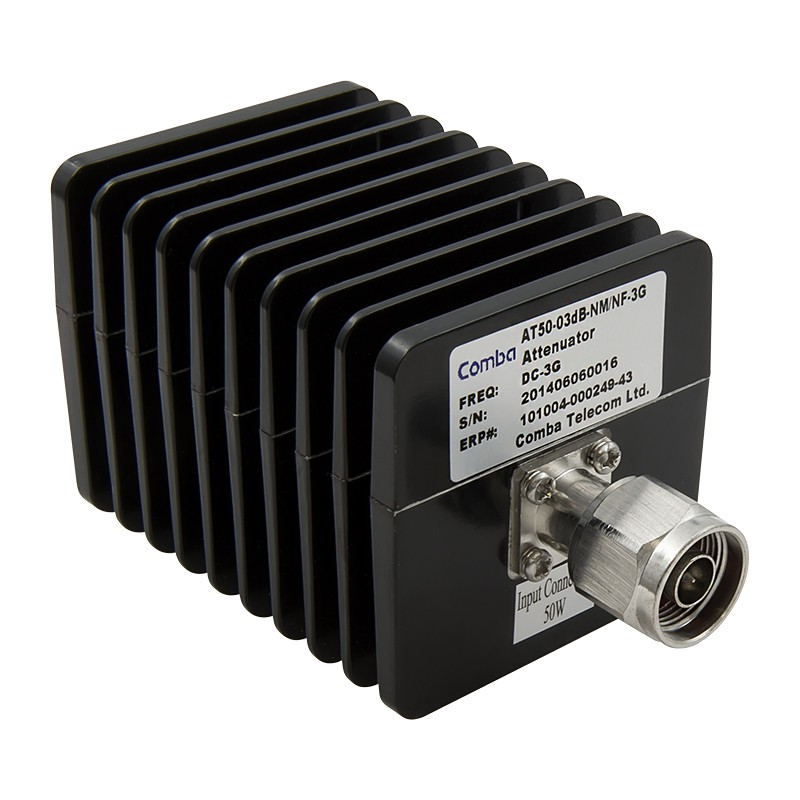

• Разъемы N-типа вилка/розетка. На корпусе устройства установлены соединители N-male (с центральным штырем) и N-female (гнездовой контакт). Благодаря этому, аттенюатор может быть «накручен» на порт устройства или соединен с прибором удлинителем. При установке на прибор необходимо обеспечить опору для аттенюатора, чтобы его вес (425 г) не повредил ответный порт;
• Подводимая мощность до 50 Вт (47 дБм). Большой ребристый радиатор эффективно отводит тепло, поэтому эту модель можно использовать с мощными промышленными источниками сигнала и генераторами;
• Низкий КСВ и согласование 50 Ом. Коэффициент стоячей волны не превышает 1,3, а согласование по сопротивлению 50 Ом обеспечивает качественную работу с подключаемой радиоаппаратурой.

AT50-03dB-NM/NF-3G от Comba — нерегулируемый аттенюатор для промышленного применения. Чтобы купить устройство, нажмите «В корзину» и сформируйте заказ. Задать вопрос об оборудовании или заказать индивидуальный проект связи можно по телефону 8-800-3333-965!
