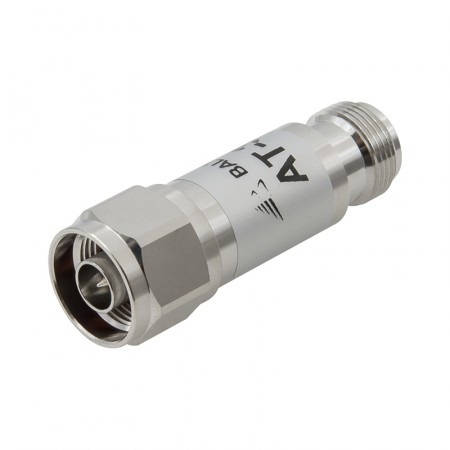

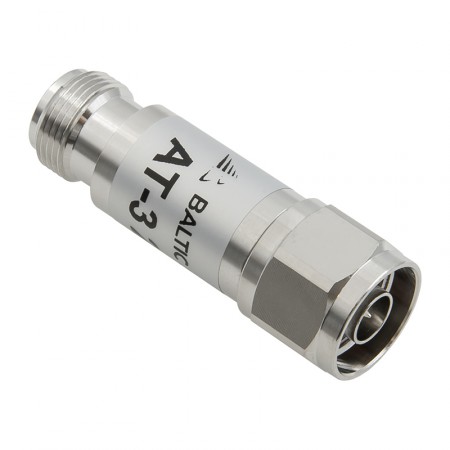

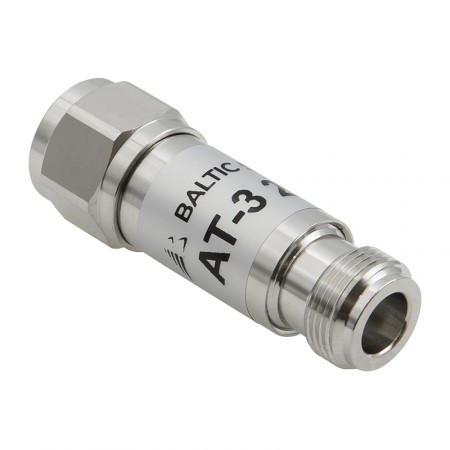

Аттенюатор AT-3N-2W (N-type, 3 дБ, до 2 Вт)

Цена: 2 400 р.
Скидка: По запросу
Категория: Аттенюаторы
Наличие: Есть в наличии

Артикул: 3981

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

AT-3N-2W — прибор для фиксированного снижения мощности ВЧ-сигнала в два раза. Аттенюатор имеет простую конструкцию переходника и служит для регулирования мощности в системах с репитерами, которые подвержены перегрузке или самовозбуждению. Подключаясь как переходник, аттенюатор поглощает часть передаваемой энергии, не меняя при этом «содержание» сигнала.

Аттенюатор N-type для репитеров и других приборов связи

Дополнительная аттенюация приходит на помощь, когда штатные средства ВЧ-устройств не справляются со слишком мощным входящим или исходящим сигналом. Как правило, мощные усилители имеют собственную подсистему регулировки, которая должна защитить устройство от работы в нежелательном или даже опасном режиме. Тем не менее, диапазон доступной регулировки может не отвечать требованиям системы, и в таких случаях следует применить внешние «подавители».

AT-3N-2W относится к числу пассивных элементов, не требующих источника электричества для работы. Прибор «отнимает» 3 дБ от проходящего сигнала, пропуская оставшуюся мощность в прямом направлении. Затухание 3 дБ соответствует ограничению мощности в 2 раза.

Пассивные аттенюаторы могут применяться с разными устройствами радиосвязи, например:

  • С репитерами и бустерами в системах усиления GSM/3G/LTE/5G. Регулятор мощности служит для пусконаладки системы и устранения таких частых явлений, как перегрузка и «закольцовка». Наибольшая потребность во внешней аттенюации возникает при использовании начальных моделей усилителей без встроенной регулировки, а также в промышленных системах для точной калибровки мощности на делениях и ответвлениях;
  • С источниками WiFi-сигнала и других стандартов. AT-3N-2W можно использовать с оборудованием диапазона 2,4 ГГц (802.11n), стационарными радиостанциями, в системах GPS и ГЛОНАСС, а также с любыми другими протоколами и стандартами в диапазоне частот до 3000 МГц;
  • Исследовательское оборудование (для замеров и калибровки). Аттенюатор также служит для защиты различных анализаторов при измерении сигналов высокой мощности (для анализа эфира, S-параметров, КСВн и т. п.). Коэффициент затухания просто учитывается как дополнительный фактор при выполнении расчетов и оценки результатов измерений.

Как подключается пассивный аттенюатор?

AT-3N-2W имеет максимально простой форм-фактор адаптера. Прибор накручивается на порт устройства и снижает уровень сигнала в обоих направлениях. В зависимости от конфигурации разъемов его также можно интегрировать между фрагментами кабельных линий.

Эта модель имеет следующие ключевые характеристики:

  • Типовые N-разъемы с импедансом 50 Ом. Коннекторы N-серии широко распространены в сфере радиосвязи и устанавливаются на репитеры и мобильные антенны. Аттенюатор с первой стороны оснащен коннектором «мама» (гнездо), а с противоположной — коннектором «папа» (штекер). Импеданс 50 Ом обеспечивает совместимость и согласование с прочими комплектующими систем усиления;
  • Подавление сигнала на 3 дБ. При прохождении через прибор сигнал будет «подавлен» на 3 дБ, что соответствует двукратному снижению мощности. К примеру, поступающий сигнал 200 мВт (23 дБм) на выходе с аттенюатора будет иметь мощность 100 мВт (20 дБм). Можно сочетать аттенюаторы с разным затуханием для получения необходимого итогового значения;
  • Пропускаемая мощность — до 2 Вт. Аттенюатор «выдерживает» проводимый сигнал до 2000 мВт, что обеспечивает совместимость с большинством типовых репитеров и прочих устройств для бытового или полупрофессионального применения.

Купить аттенюатор N-типа с коэффициентом затухания 3 дБ очень просто: нажмите «В корзину» и завершите покупку на сайте. Если ваша система связи нуждается в проработке и составлении персонального проекта, позвоните по номеру 8-800-3333-965 или воспользуйтесь «Обратным звонком»!

Характеристики
Частотный диапазон 0–3 ГГц
Вносимое затухание 3 дБ
Максимальная подводимая мощность 2 Вт
Сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,2
Сторона 1 N-male
Сторона 2) N-female
Температура эксплуатации от -35 ºC до +60 ºC
Размер 60 x Ø20 мм
Вес 64 г



Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Номинал
3 дБ 3 дБ
Разъём
N Разъемы N
