Аттенюатор AT-30N-25W (N-type, 30 дБ, до 25 Вт)

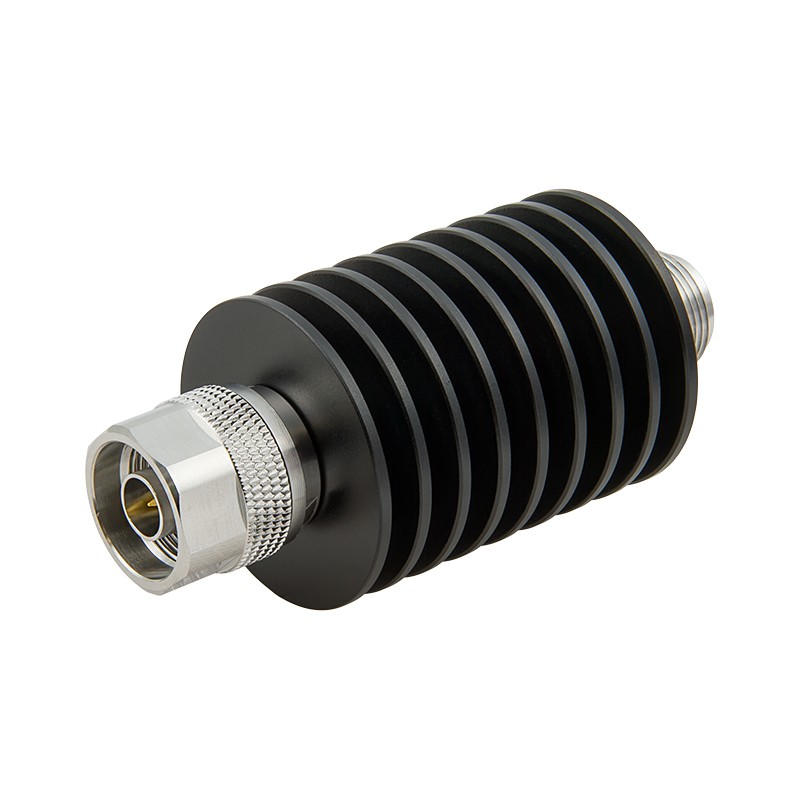

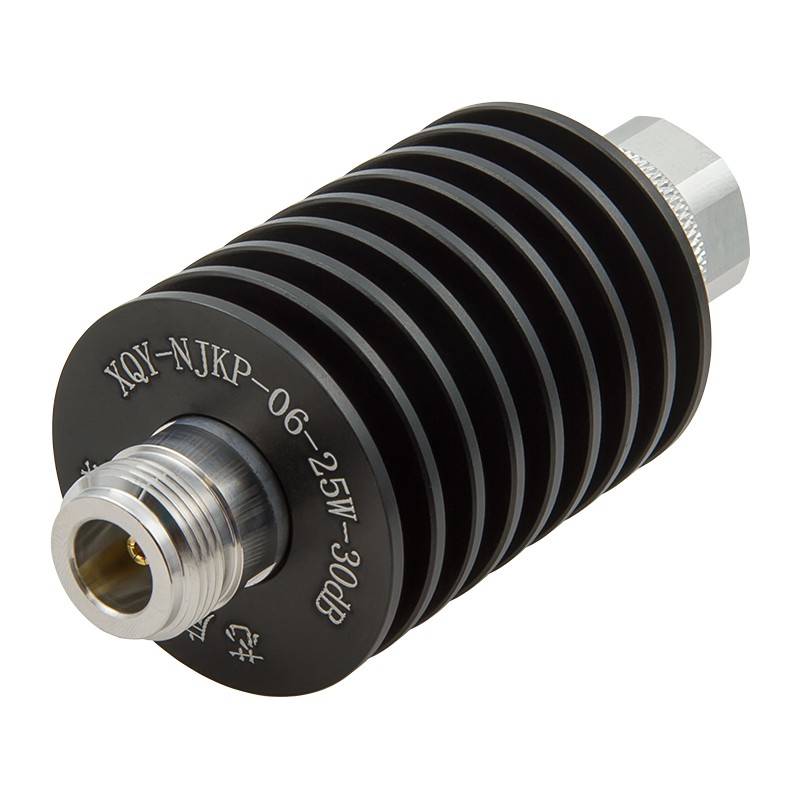

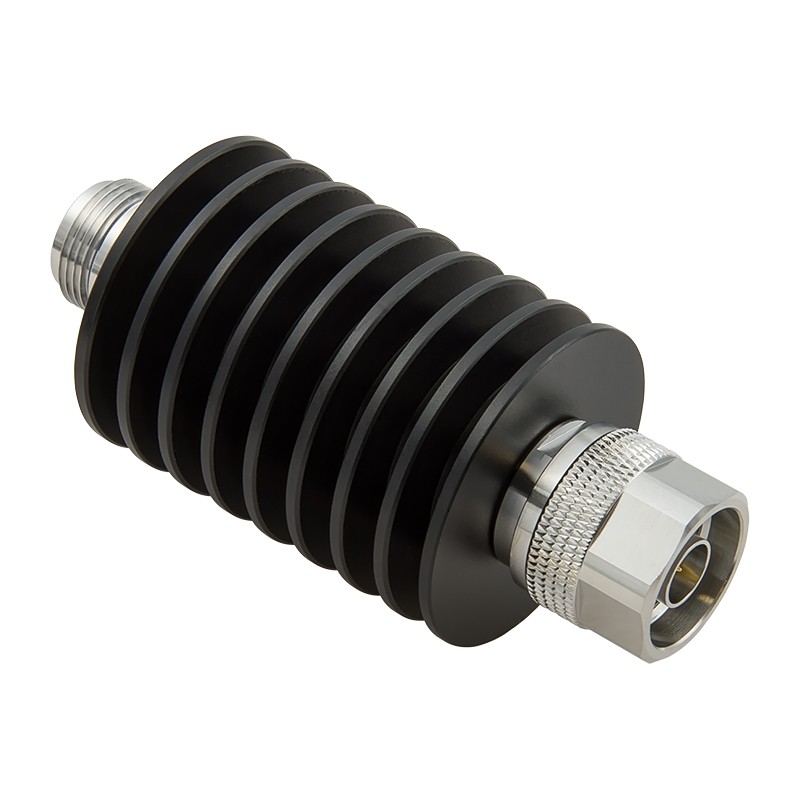

AT-30N-25W служит для подавления радиосигнала на 30 дБ. С помощью этого небольшого пассивного элемента можно защитить приемники сигнала от перегрузки и устранить осцилляцию (самовозбуждение) в системах усиления. Аттенюатор выдерживает проводимую мощность до 25 Вт и имеет разъемы N-серии (розетка и вилка).

В каких случаях применяются N-аттенюаторы?

Длительная работа в режиме перегрузки может вызвать выход из строя радиочастотного устройства. В системах усиления мобильной связи такая перегрузка чревата созданием помех для базовой станции оператора, что может привести к жалобам и штрафам. Чтобы наладить работу ВЧ-системы, используются подавители сигнала, которые снижают мощность на входе или выходе устройства на определенное фиксированное значение.

AT-30N-25W часто применяется в радиосистемах, где необходимо отрегулировать мощность сигнала сверх значений, доступных для штатных средств настройки. Аттенюатор подключается к таким приборам:

• Репитеры и магистральные усилители мобильной связи (для исправления «закольцовки» сигнала и перегрузки);
• Измерители мощности, анализаторы и другие исследовательские приборы. Многие такие устройства позволяют задать в настройках смещение опорного уровня, чтобы компенсировать потери на аттенюаторе и получить реальные значения замеров;
• Прочие ВЧ-устройства беспроводной связи (WiFi или работающие в ISM-диапазонах), нуждающиеся в защите от перегрузки или балансировке мощности;
• При необходимости аттенюатор может подключаться не к порту устройства, а встраивается между кабельными отрезками (при совместимых коннекторах на концах кабелей).

Важной особенностью аттенюатора является подавление мощности без внесения существенных искажений или модификаций в сам сигнал. Таким образом, проходящий сквозь него сигнал сохраняет всю «закодированную» информацию.

Аттенюация производительных систем связи

AT-30N-25W рассчитан на промышленные системы коммуникаций, где используются передатчики высокой мощности. Эта модель подходит для большинства ВЧ-задач:

• Рабочие частоты вплоть до 6 ГГц. Аттенюатор без искажений пропускает сотовые сигнал и прочие разновидности связи в диапазоне 0–6000 МГц. Эта модель совместима со стандартами GSM, 3G, LTE, многими бэндами 5G (sub-6GHz), а также WiFi-сетями;
• Пропускаемая мощность 25 Вт (44 дБм). При прохождении сквозь прибор избыточная энергия преобразуется в тепло, которое рассеивается ребристым радиатором. Эта модель «выдерживает» подводимую мощность до 25000 мВт, что позволяет использовать ее в производительных промышленных системах связи;
• Вносимое затухание 30 дБ. При таком затухании сигнал после прохождения через устройство будет в 1000 раз ниже, чем на входе. Например, если входной сигнал равен 33 дБм (2000 мВт), то после аттенюатора его уровень составит 3 дБм (2 мВт);
• Разъемы N-type и сопротивление 50 Ом. Использование стандартного импеданса и коннекторов делает аттенюатор совместимым со многими радиоприборами. Разъемы «мама» и «папа» позволяют использовать AT-30N-25W как переходник между подключаемым прибором и дальнейшим кабелем.

Чтобы купить N-аттенюатор на 30 дБ, нажмите «В корзину» и сформируйте заказ. В каталоге размещены другие модели с альтернативными характеристиками: выберите комплектующие, которые подходят именно под вашу задачу! Задать вопрос или заказать проектирование системы связи можно нашим менеджерам и инженерам по телефону 8-800-3333-965!
