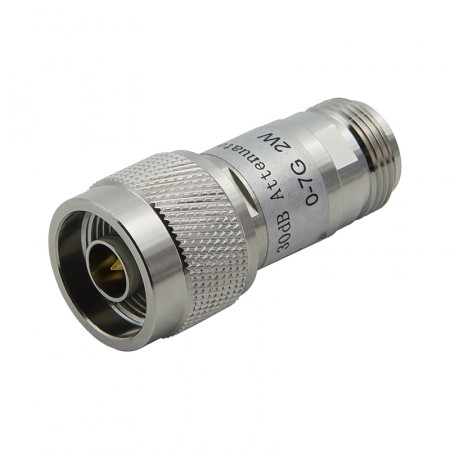

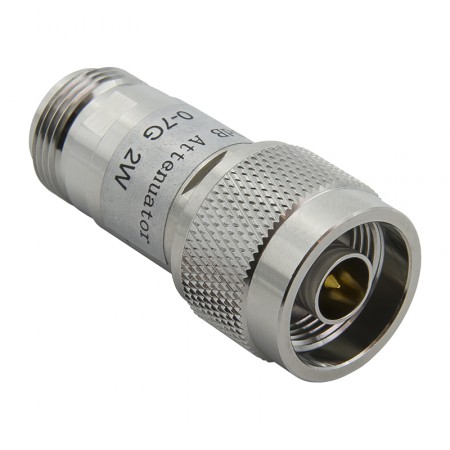

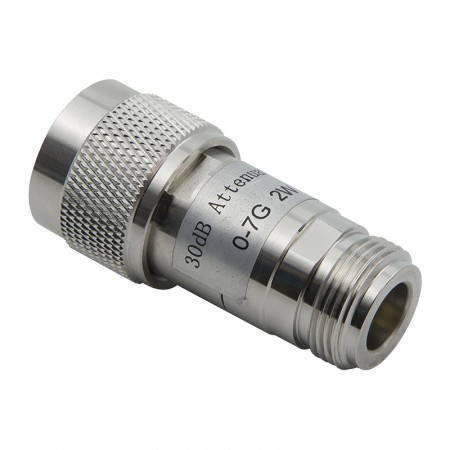

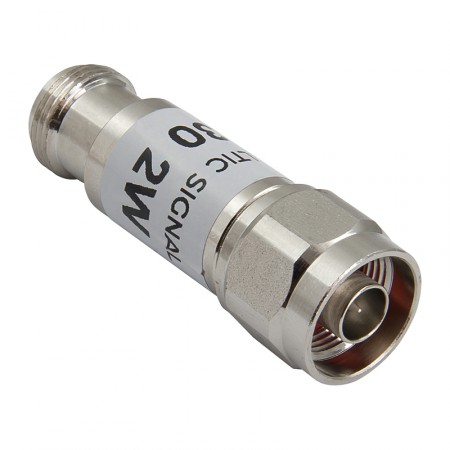

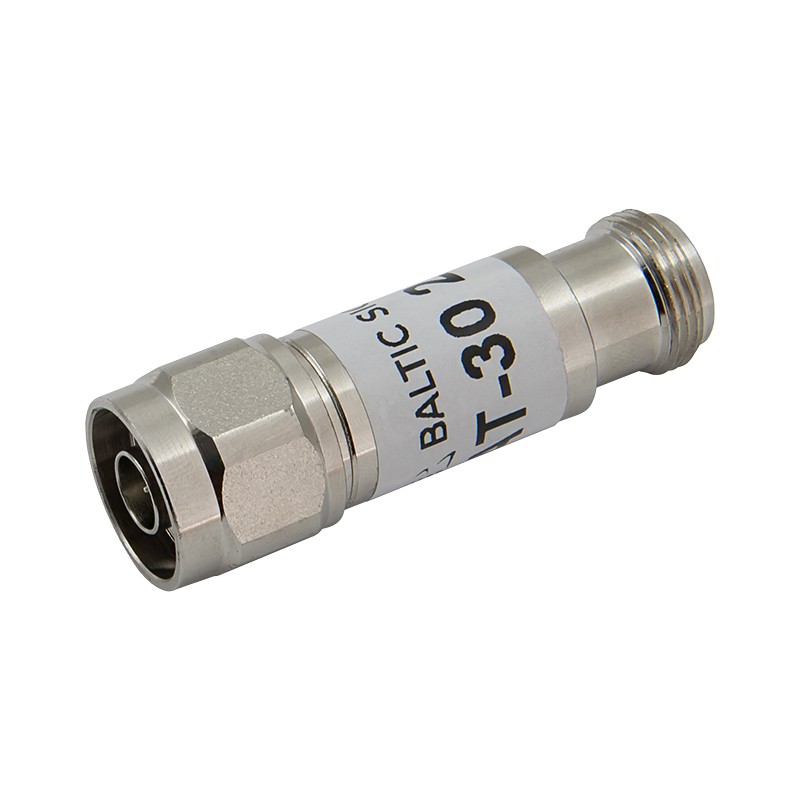

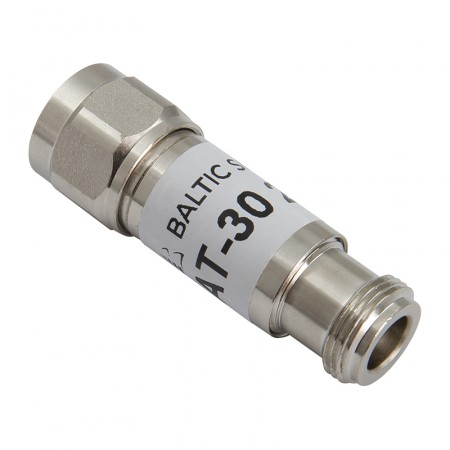

Аттенюатор AT-30N-2W (N-type, 30 дБ, до 2 Вт)

AT-30 — пассивный элемент радиоситемы для снижения мощности ВЧ-сигнала в кабельной линии на 30 дБ. Аттенюатор подключается как адаптер (переходник) к устройству и служит для защиты оборудования от возможной перегрузки. Эта модель аттенюатор оснащена разъемами N-типа (вилка и розетка) и поддерживает проводимую мощность до 2000 мВт.

Основные случаи использования AT-30

Подавитель мощности используется с активными радиоустройствами для снижения уровня входящего и/или исходящего сигнала. Необходимость в этом дополнительном аксессуаре может возникнуть из-за ограничений встроенной регулировки прибора, когда предусмотренные производителем инструменты настройки не справляются со своей задачей.

Наиболее типичные примеры эксплуатации включают:

• Ограничение мощности на репитерах сотовой связи и магистральных усилителях, которые поставляются без интегрированных средств регулировки. Это позволяет использовать усиливающее оборудование вблизи базовых станций, избегая нежелательных помех для сотовой сети, а также устранить возможную «закольцовку» (самовозбуждение) усилителя;
• Ограничение входного сигнала на измерителях, включая анализаторы спектра и другие исследовательские устройства. Многие приборы для оценки сигнала задействуют чувствительные комплектующие, не рассчитанные на ВЧ-поток большой мощности. Снизив мощность на известное значение, вы сможете адекватно измерить даже мощный сигнал;
• Калибровка и обслуживание приборов, для точной настройки которых необходимо ослабление на заданное эталонное значение.

Подавление ВЧ-сигнала на 30 дБ

Модель AT-30 вносит ослабление в линию передачи на 30 дБ. Этот аттенюатор применяется с мощными источниками сигнала или чувствительными приемниками, работающими в диапазоне частот 0–7 ГГц. Аксессуар поддерживает стандарты мобильной связи всех поколений (от GSM до 5G), беспроводные сети WiFi, а также разнообразные ISM-диапазоны. Подводимая мощность не должна превышать 2 Вт (для более мощного сигнала используйте модель на 10 Вт).

Прибор имеет разъемы N-type и подключается к оборудованию как сквозной переходник: коннектор N-male накручивается на порт прибора, а противоположный порт N-female соединяется с кабельной сборкой. Эти коннекторы имеют импеданс 50 Ом и являются стандартным выбором производителей репитеров и бустеров мобильной связи.

Металлический корпус AT-30 эффективно отводит тепло, которое вырабатывается при поглощении энергии ВЧ-сигнала. Прочный дизайн и высокая точность исполнения гарантируют низкие показатели КСВн, минимальные вносимые помехи в форму радиоволн, а также гомогенность характеристик по всем заявленным рабочим частотам.

Чтобы купить аттенюатор 30 дБ с разъемами N-типа, нажмите «В корзину» и произведите оформление заказа онлайн. Для получения консультации по имеющимся системам усиления или проектирования новой системы позвоните нам по телефону 8-800-3333-965!
