Аттенюатор AT-5 (N-type, до 10 Вт, 5 дБ)

AT-5 — простое и надежное средство для снижения мощности высокочастотного сигнала на 5 дБ, используемое в системах усиления сотовой связи и WiFi-оборудовании. Широкий диапазон рабочих частот от 0 до 3 ГГц позволяет устанавливать аттенюатор на разъемы антенн и репитеров, обрабатывающих сигнал мобильных сетей GSM, 3G и 4G, а также точек доступа и антенн WiFi 2,4 ГГц. Аттенюатор рассчитан на подводимую мощность до 10 Вт.

Для чего используется аттенюатор?

Установка аттенюатора позволяет ликвидировать перегрузку и самовозбуждение усилителя при недостаточном разнесении внешней и внутренней антенн. Также AT-5 может быть установлен на разъем уличной антенны, чтобы снизить влияние репитера на оборудование базовых станций операторов.

Чаще всего аттенюатор применяется в следующих случаях:

• устройство не имеет собственных средств настройки;
• устройство имеет инструменты регулировки, но они не могут обеспечить требуемое снижение уровня сигнала.

Например, у бюджетных моделей репитеров часто отсутствует ручная регулировка усиления (РРУ), а более дорогостоящие модели репитеров ограничены регулировкой в 31 дБ. В этих случаях рекомендуется использовать внешние аттенюаторы.

Затухание 5 дБ для сигнала с частотой 0–3 ГГц

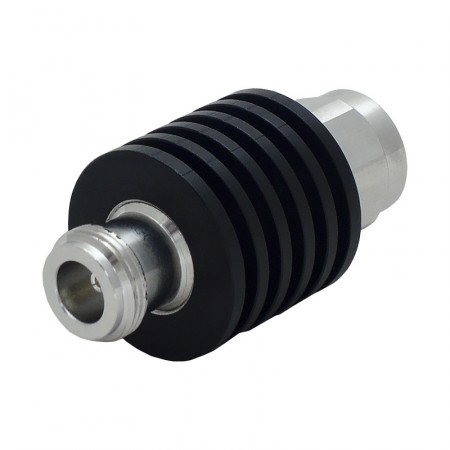

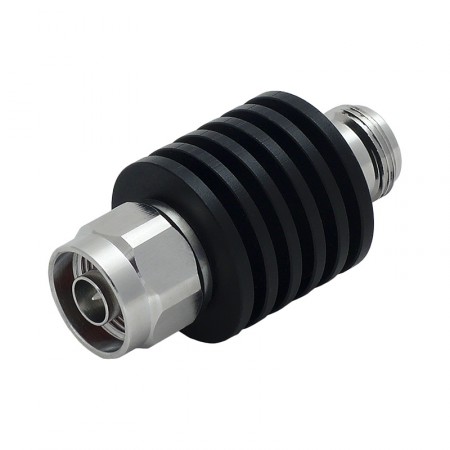

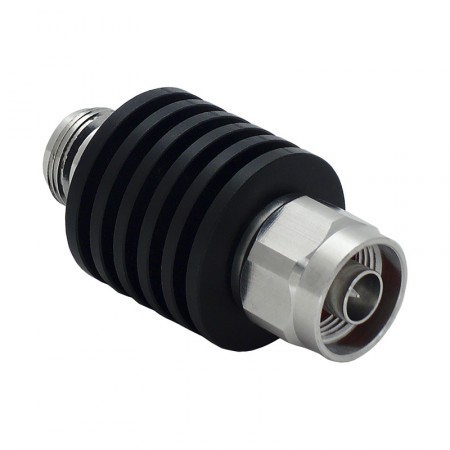

Конструктивно AT-5 представляет собой переходник, оснащенный разъемами N-male («вилка») и N-female («розетка»). Устройство легко устанавливается между портом какого-либо ВЧ-устройства и кабельной сборкой. Разъемы N-типа повсеместно встречаются на антеннах сотовой связи и репитерах различной мощности. На корпусе аттенюатора размещен пассивный радиатор, рассеивающий тепло во внешнюю среду.

Конструкция AT-5 предельно проста и надежна, аттенюатор не требует сервисного обслуживания или регулярной поверки. Волновое сопротивление 50 Ом обеспечивает совместимость с прочими компонентами и аксессуарами в системах усиления связи.

В свободной продаже представлены аттенюаторы с различным значением затухания. При необходимости допускается установка нескольких аттенюаторов на один порт репитера (или иного прибора) для достижения необходимого значения затухания.
