Аттенюатор AT-5S-2W (SMA, 5 дБ, до 2 Вт)

Аттенюатор AT-5S-2W — пассивный элемент радиосистем для ограничения мощности передаваемого сигнала на 5 дБ. Этот компактный прибор вставляется в промежуток между двумя другими пассивными и/или активными устройствами и преобразует часть поступающего сигнала в тепло, отводимое на корпус. Максимальная проводимая мощность — 2000 мВт.

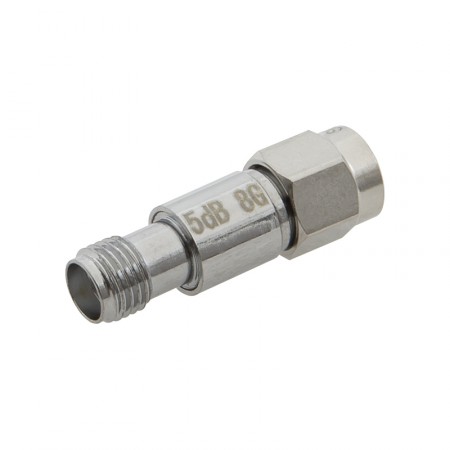

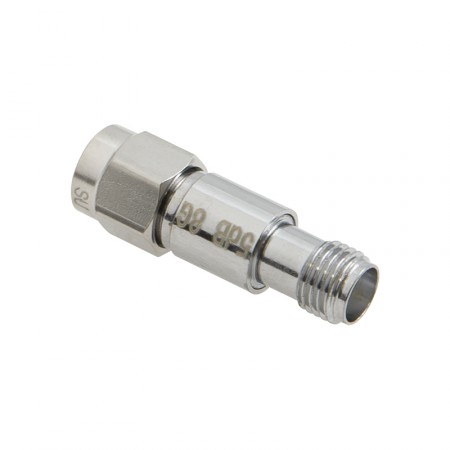

Аттенюатор со SMA-разъемом на 5 дБ

Дополнительно снизить мощность сигнала может потребоваться по ряду причин, основная из которых — избегание перегрузки активного устройства. Поскольку приборы всегда проектируются, чтобы выдерживать определенную мощность, подача слишком сильного сигнала может привести к выходу из строя отдельных внутренних компонентов. Подключение аттенюатора с правильным коэффициентом затухания позволяет ограничить мощность и защитить оборудование от непредусмотренных перегрузок.

Обычно AT-5S-2W используется со следующими видами устройств:

• Усилители мобильного сигнала (репитеры) с антенными разъемами SMA-типа. Как правило, такими коннекторами оснащаются репитеры для автомобилей и некоторые усилители для помещений начального уровня. Аттенюатор требуется для устройств, которые не имеют собственной системы регулировки мощности или в случаях, когда ресурса штатной системы недостаточно для приведения сигнала в нужный диапазон мощности;
• Приемники измерительных устройств, таких как анализаторы (спектральные, векторные), следящие генераторы, измерители мощности. Эти чувствительные приборы обычно поддерживают лишь ограниченный входной сигнал и выполняют измерения с поправкой на коэффициент затухания установленных аттенюаторов;
• Прочие элементы радиосистемы, нуждающиеся в эталоне для оценки затухания. Аттенюатор может использоваться как образец с фиксированными потерями для калибровки и отладки параметров других приборов.

Как использовать поглотитель сигнала SMA?

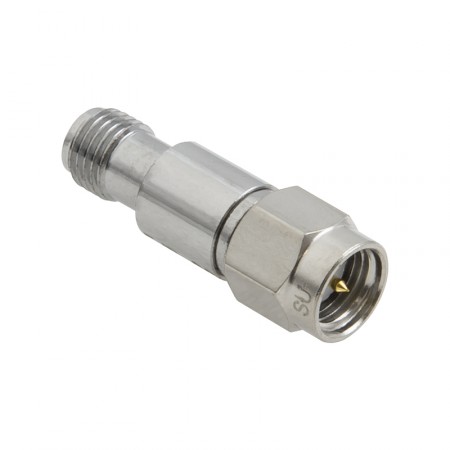

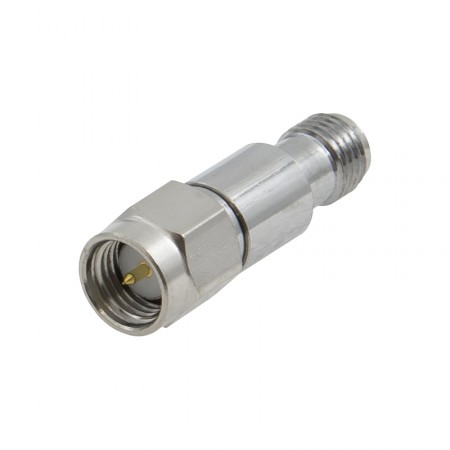

AT-5S-2W имеет конструкцию переходника с разъемами SMA-male (вилка) и SMA-female (розетка). Как правило, вилка накручивается на ответный порт устройства, а противоположная розетка соединяется с кабельной сборкой. Также возможно подключение аттенюатора в разрыв линии между двумя кабельными сборками, при этом необходимо соблюсти совместимость по коннекторам.

 Модель AT-5S-2W имеет следующие радиочастотные параметры:

• Фиксированное затухание 5 дБ. Это означает, что сигнал после прохождения через аттенюатор будет ослаблен в 3,16 раза. Излишек мощности будет отведен на металлический корпус и рассеян в виде тепла;
• Широкий рабочий диапазон от 0 до 8 ГГц. Аттенюатор совместим с оборудованием сотовой связи, WiFi, ISM-диапазонов, рациями и другими приборами для передачи данных в виде радиосигналов;
• Выдерживаемая мощность до 2 Вт. Несмотря на компактный размер и отсутствие внешнего радиатора, этот аксессуар способен выдержать сигнал мощностью 2000 мВт. Таким образом, его можно использовать в большинстве бытовых и полупрофессиональных систем усиления, в различных прикладных и измерительных задачах;
• Согласование 50 Ом и низкий КСВн. Импеданс соответствует стандарту радиосистем и составляет 50 Ом. Прибор отличается низким показателем коэффициента стоячей волны.

Чтобы купить SMA-аттенюатор с затуханием 5 дБ, нажмите кнопку «В корзину» и завершите процесс формирования заказа на сайте. Не уверены, что эта модель вам подходит? Позвоните нам по телефону 8-800-3333-965, и мы ответим на ваши вопросы!
