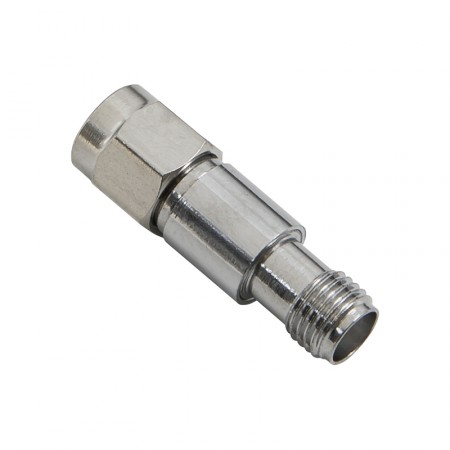

Аттенюатор AT-1S-2W (SMA, 1 дБ, до 2 Вт)

Компактный аттенюатор с коннекторами SMA-типа для снижения поступающего сигнала на 1 дБ. Прибор работает в диапазоне частот до 8 ГГц, обеспечивая поддержку всех ключевых разновидностей мобильной связи, WiFi и других беспроводных стандартов коммуникаций. Фиксированное затухание позволяет получить предсказуемый вариант, когда требуется ограничить мощность сигнала для защиты усилителей от перегрузки или «закольцовки».

Функции РЧ-аттенюатора для защиты оборудования

Далеко не каждое радиоустройство оснащается встроенной аттенюацией для регулировки мощности. Устройства без защиты могут быть перегружены, если на вход поступит слишком мощный сигнал. Для балансировки мощности и дополнительной защиты используются наружные аттенюаторы, которые подключаются к ВЧ-входу или выходу прибора.

AT-1S-2W имеет разъемы SMA-серии и применяется в различных системах связи. К числу устройств, к которым можно подключать аттенюатор, относятся:

• Репитеры, магистральные усилители и другие элементы систем усиления сотовой связи. Установка аттенюатора подавляет мощность на вход или выход устройства (в зависимости от необходимости), что позволяет отрегулировать оборудование для стабильной и безопасной работы;
• Точки доступа и ретрансляторы WiFi. Оборудование беспроводных сетей (на базе протоколов 802.11) также может быть перегружено, если в системе используются усилители. Для ограничения мощности передатчиков и защиты приемников устанавливаются наружные аттенюаторы;
• Оборудование прочих стандартов, в том числе ISM. Ограничитель мощности можно использовать с приборами, которые задействуют «свободные» диапазоны частот, такие как 433 МГц, 868 МГц и другие;
• Измерители, генераторы, анализаторы. Чувствительное измерительное оборудование часто не рассчитано на мощный сигнал и нуждается в дополнительном затухании перед обработкой. Многие измерительные приборы дают возможность указать затухание, чтобы производить расчеты с его учетом.

Модель AT-1S-2W работает с сигналом до 8000 МГц, поэтому ее можно использовать с любым оборудованием в рамках распространенных ВЧ-частот!

Принцип работы пассивного аттенюатора

AT-1S-2W относится к классу пассивных компонентов, не нуждающихся в отдельной подаче электричества для работы. Такие приборы имеют фиксированные значения и подключаются к оборудованию как промежуточные элементы.

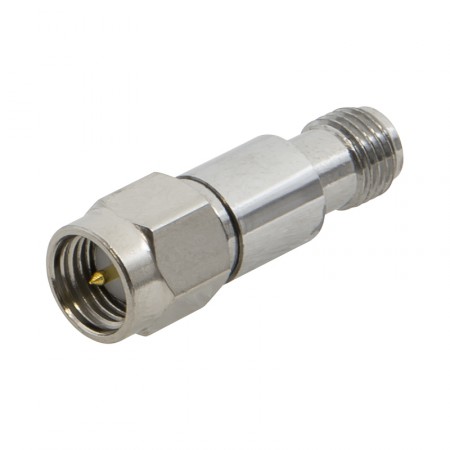

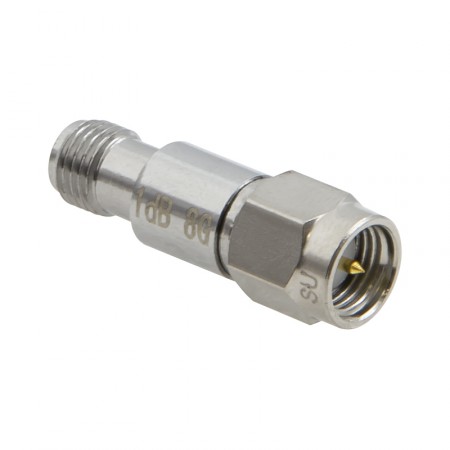

• Разъемы SMA-типа имеют волновое сопротивление 50 Ом и обеспечивают совместимость с радиосистемами. Эти миниатюрные коннекторы имеют резьбовое сочленение, благодаря чему они устойчивы к вибрациям. С одной стороны аттенюатор имеет разъем SMA-male («папа»), а с другой — SMA-female («мама»);
• Форм-фактор переходника позволяет подключать аксессуар между основным устройством и последующей кабельной линией. В некоторых случаях аттенюатор может соединять устройства напрямую (при совместимости по коннекторам);
• Фиксированное затухание 1 дБ вносится к любому сигналу в рабочем диапазоне (до 8 ГГц). Этот показатель эквивалентен снижению мощности в 1,26 раза. Например, сигнал мощностью 20 дБм (100 мВт) при прохождении по аттенюатору будет понижен до уровня 19 дБм (приблизительно 79,43 мВт);
• Для оборудования мощностью до 2 Вт. Адаптер сохраняет функциональность в пределах мощности 0–2000 мВт. Данного показателя достаточно для стабильной работы бытовых систем усиления и многих приборов радиосвязи;
• Стабильный импеданс 50 Ом обеспечен стандартизированными разъемами SMA-типа. Прибор имеет хорошие показатели КСВн и стабильность характеристик по всему рабочему диапазону.

Чтобы оформить заказ на аттенюатор 1 дБ с разъемами SMA, нажмите «В корзину» и осуществите покупку. Если ваша система усиления требует предварительной подготовки и расчета проекта, позвоните по телефону 8-800-3333-965, и наши менеджеры подготовят проект под вашу задачу!
