Антенна VHF Триада КН-1492 (на мачту, SO-239)

Антенна Триада КН-1492 — это профессиональное решение для радиостанций в диапазоне 144 МГц (VHF). Эта модель разработана для надежной связи в условиях, где сигнал ослаблен: в лесных массивах, горных районах или городских кварталах с плотной застройкой. Антенна устанавливается на мачту или столб, что делает ее универсальной для стационарного использования на вышках, крышах или временных опорах в полевых условиях.

Диапазон 144 МГц обеспечивает более чистый звук по сравнению с CB-диапазоном (27 МГц), но при этом быстрее затухает в пространстве и быстрее теряет мощность при прохождении сквозь препятствия. Оборудование диапазона VHF обычно используется для локальной связи с акцентом на качество аудио. Использование радиостанций VHF в России требует предварительного получения лицензии и регистрации оборудования в Роскомнадзоре.

Антенна VHF с рефлекторами

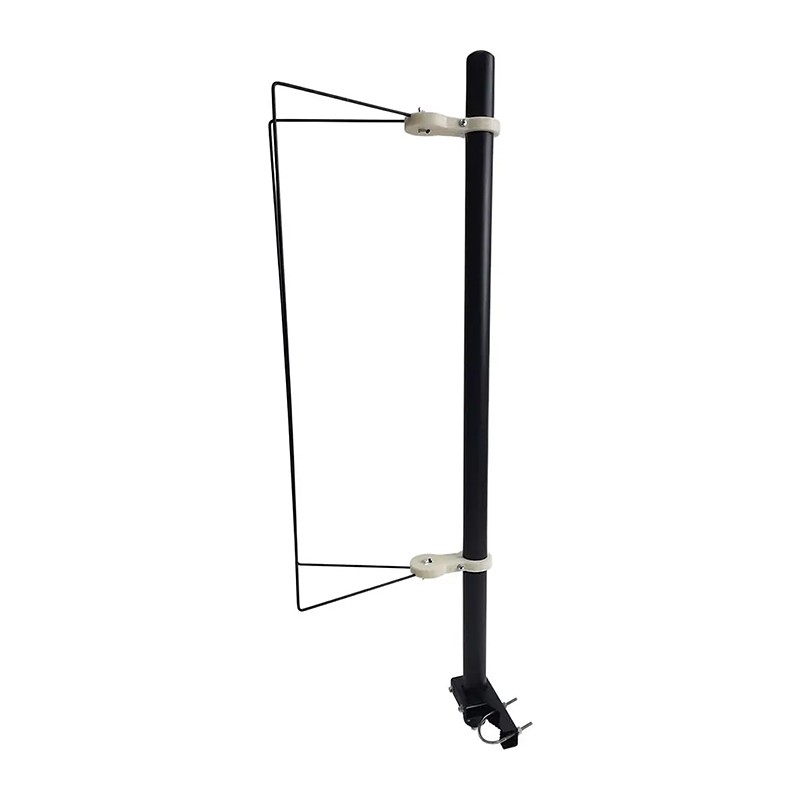

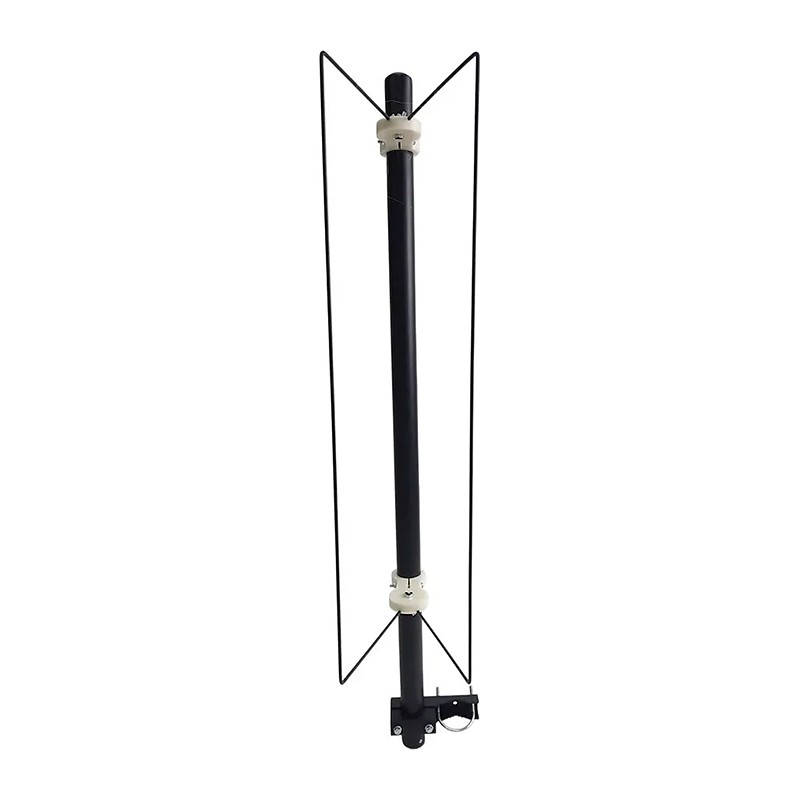

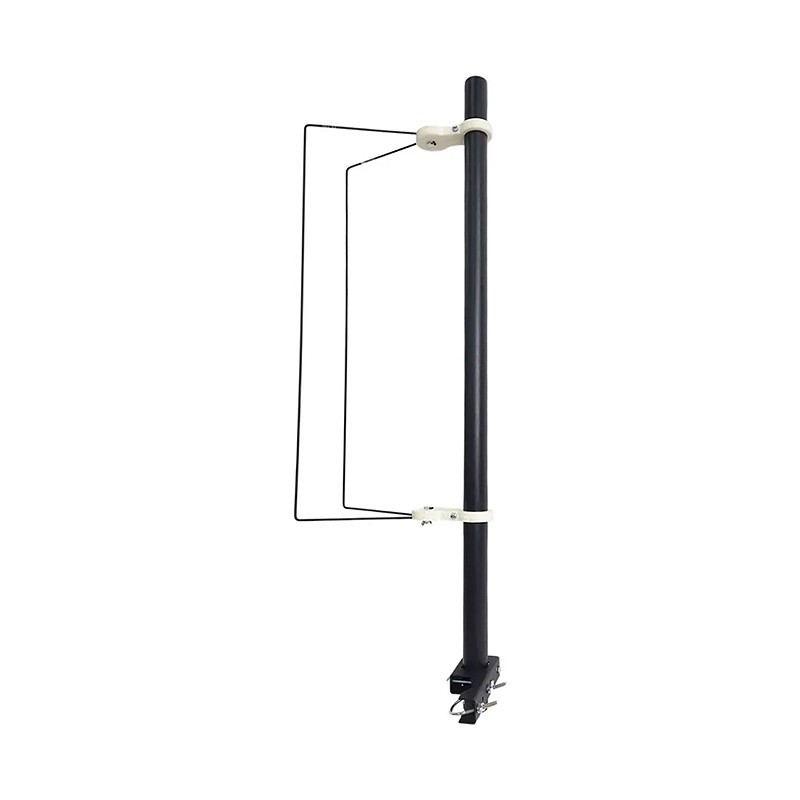

Триада КН-1492 сочетает направленную эффективность с простой конструкцией. Основа антенны — круговой излучатель, к которому присоединяются рамы отражателей для изменения направленности:

• Усиление до 4,3 дБи. Рефлекторы создают направленную диаграмму с повышенным коэффициентом усиления. Максимум приема/передачи достигается в направлении, противоположном отражателям;
• Не требует противовесов. Антенна легко монтируется на мачту или другую похожую опору при помощи штатного крепежа. Установку можно выполнить самостоятельно без специальных навыков;

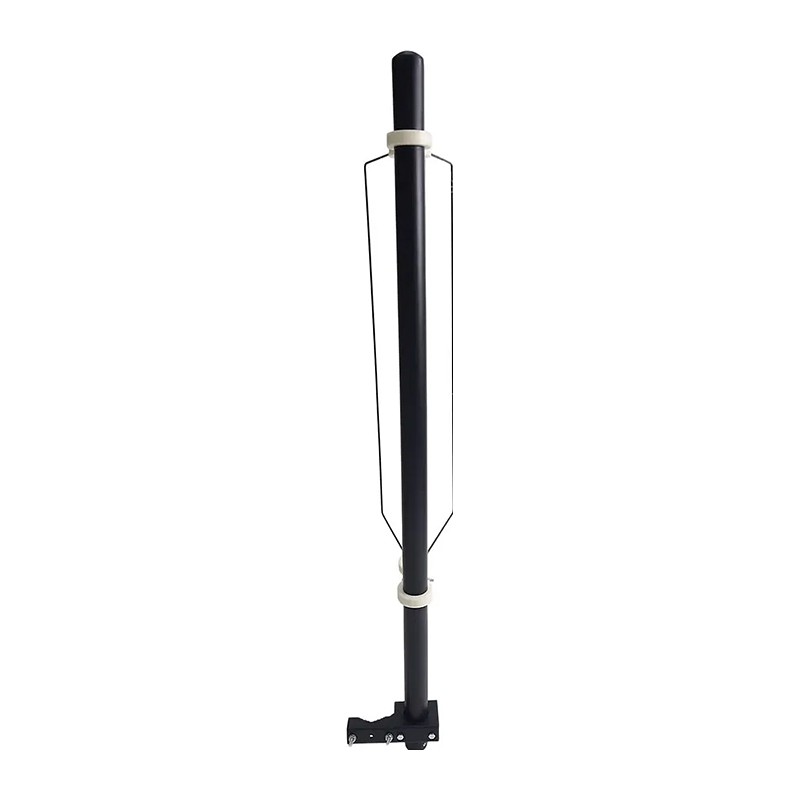

• Компактные размеры и разборная конструкция. Для экономии места при транспортировке антенна поставляется в разобранном виде (со снятыми рефлекторами). Отражатели легко крепятся к антенне по инструкции. Длина корпуса антенны — около 1 м;
• Герметичный корпус с защитой IP65. Полная устойчивость к дождю, снегу, пыли и температурам от -40°C до +80°C;
• Типовой разъем UHF-female (SO-239). Розетка на корпусе совместима с UHF-коннекторами PL-259. С радиостанцией антенна соединяется кабельной сборкой 50 Ом (покупается отдельно).

Антенна работает в диапазоне 136–174 МГц, что позволяет приступить к работе с радиостанциями без предварительной калибровки. В этот диапазон частот попадают как каналы для радиолюбителей (VHF 144 МГц), так и смежные полосы, которые используются для ведомственной связи, пожарных и спасательных служб.

Технические описание и принцип работы

КН-1492 — это вертикальный полуволновой вибратор с J-согласованием и двумя рефлекторами. Антенна принимает радиоволны, преобразует их в электрический сигнал и передает через коаксиальный кабель к радиостанции, а также отправляет сигнал радиостанции в эфир. Рефлекторы формируют направленную диаграмму, усиливая сигнал в главном направлении и подавляя его с обратной стороны.

При установленных рефлекторах рабочий угол антенны сужается до 200° в горизонтальной плоскости. Диаграмма по вертикали — 85°. Антенна эффективна при слабом сигнале, который приходит с известного направления.

Для кого создана Триада КН-1492?

Антенна отвечает потребностям различных пользователей:

• Радиолюбители используют оборудование 144 МГц для общения и радиоспорта, когда требуется передача сигнала с усилением;
• Спасательные службы применяют смежные частоты для координации в полевых условиях, во время поисковых или иных операций;
• Госорганы, спецслужбы, военные. Также в диапазоне 136–174 МГц работает связь военных и правительственных ведомств.

Триада КН-1492 — решение для стабильной и качественной связи в диапазоне 144 МГц. Компактность, простая установка и высокая эффективность делают эту антенну идеальной для радиолюбителей и служб безопасности. Звоните по номеру 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок» на нашем сайте, чтобы получить консультацию!
