Антенна VHF/UHF Триада MA-1440 (магнитная, 4.5 м, PL-259)

Цена: 3 584 р.
Скидка: По запросу
Категория: Антенны VHF
Наличие: Под заказ

Артикул: 4232

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Триада MA-1440 — штыревая антенна с магнитным основанием для радиосвязи в диапазонах VHF (136–300 МГц) или UHF (300–600 МГц). Она предназначена для работы с радиостанциями и рациями в стационарных и мобильных условиях. Уникальная особенность этой модели — возможность настройки на любую частоту в указанных диапазонах путем обрезки штыря.

Магнитное основание позволяет быстро установить антенну на металлические поверхности, такие как крыша автомобиля или каркас, что делает ее удобной для водителей, радиолюбителей и специалистов по охранным системам.

Настраиваемая антенна для радиостанций

Модель МА-1440 может работать как с радиостанциями диапазона VHF, так и с более высоким диапазоном UHF. Универсальность достигается разборной конструкцией с возможностью подстройки.

  • Гибкая настройка. Обрезка штыря позволяет выбрать любую частоту в диапазоне 136–600 МГц для максимальной дальности связи. В паспорте изделия приводятся вспомогательные диаграммы, а лучшие результаты можно получить при наличии измерительного оборудования;
  • Магнитное крепление. Основание фиксируется на металлических поверхностях без сверления. Это позволяет разместить антенну на кузове автомобиля или крыше вагончика;
  • Круговая диаграмма с усилением до 5,1 дБи. Максимальное усиление достигается при установке на металл (на «обычной» поверхности эффективность ниже). Диаграмма 360° подразумевает прием связи от собеседников во всех направлениях по горизонтали;
  • Прочная конструкция. Металлический штырь и корпус с защитой IP64 устойчивы к влаге, пыли. Можно использовать на морозе (до -40C°) и на солнце (до +80C°);

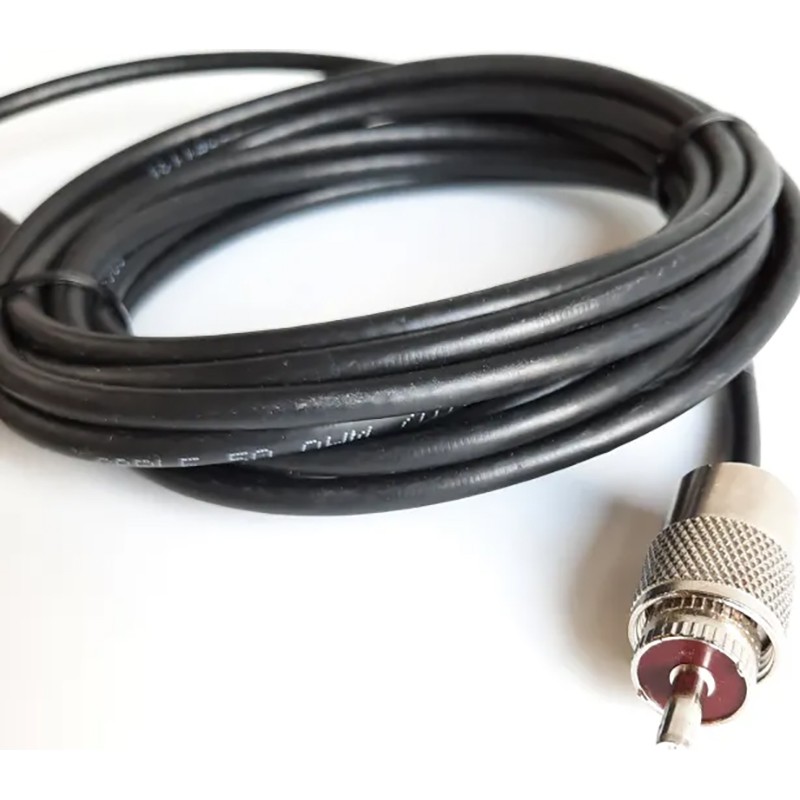

  • Кабель RG-58 A/U. Стандартная длина кабеля — 4,5 м. На конце установлен разъем PL-259 (вилка UHF), совместимый с большинством радиостанций;
  • Стабильные параметры. Низкое КСВ, хорошее согласование по сопротивлению, независимость параметров от положения кабеля.

Антенна МА-1440 удобна для разовой настройки под определенный диапазон и конкретную частоту. Для одновременной работы с разными диапазонами используйте широкополосную модель МА-4340.

Конструктивные особенности и исполнение

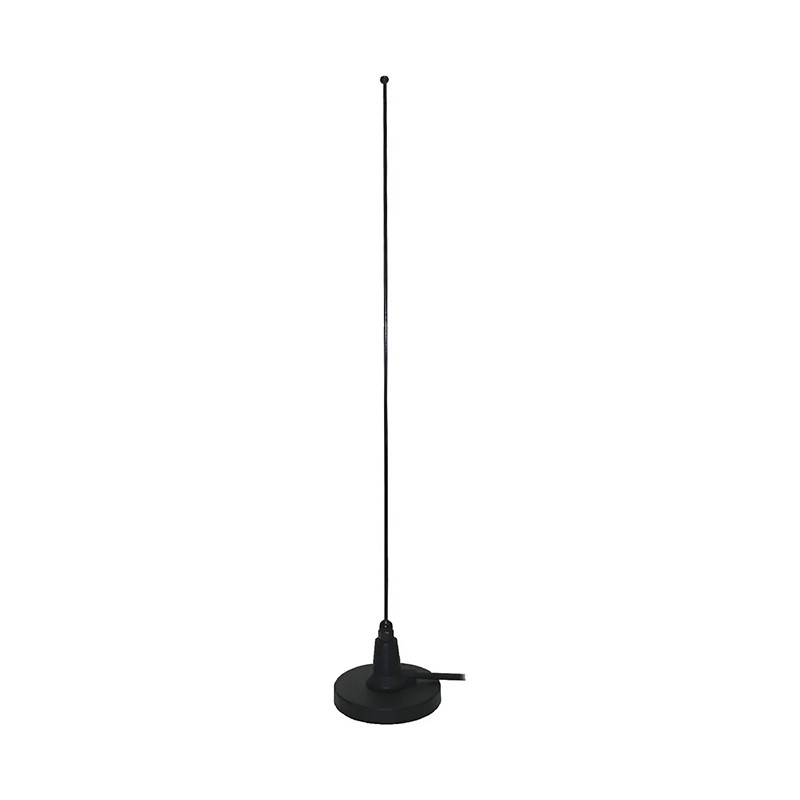

Антенна состоит из металлического штыря (высота 50 см), магнитного основания и кабеля RG-58 A/U (4,5 м) с разъемом PL-259. Антенна принимает радиоволны и передает их к радиостанции, обеспечивая стабильную связь. Она выдерживает постоянную мощность 10 Вт и кратковременную до 50 Вт, что подходит для большинства радиоприменений.

Антенна эффективна в различных сценариях:

  • Автомобили. Устанавливается на крышу для связи водителей, таксистов или экспедиторов в дороге;
  • Для радиолюбителей. Позволяет тестировать каналы в диапазонах LPD/PMR (433/446 МГц) и VHF (144 МГц). Работа в диапазоне VHF требует получения разрешения и позывного;
  • Рабочие площадки. Координирует действия на стройках, в сельском хозяйстве или на мероприятиях.

Настройка под конкретный диапазон

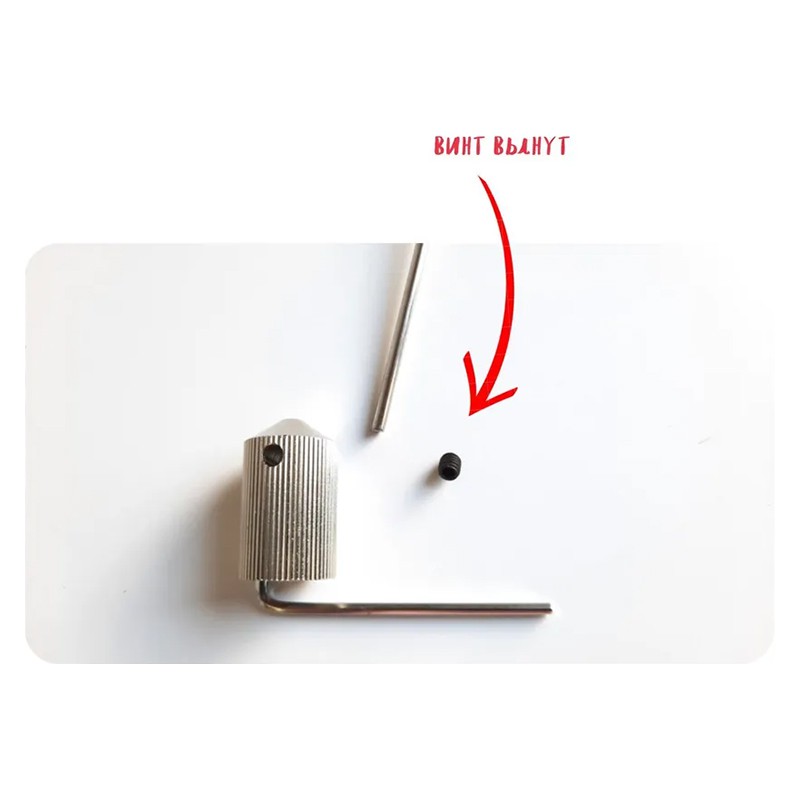

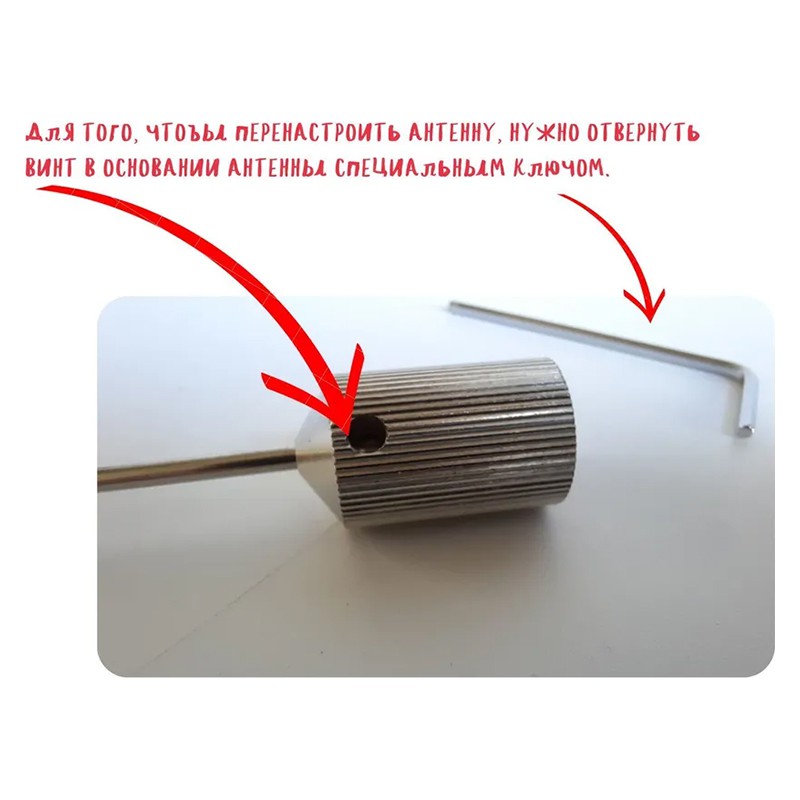

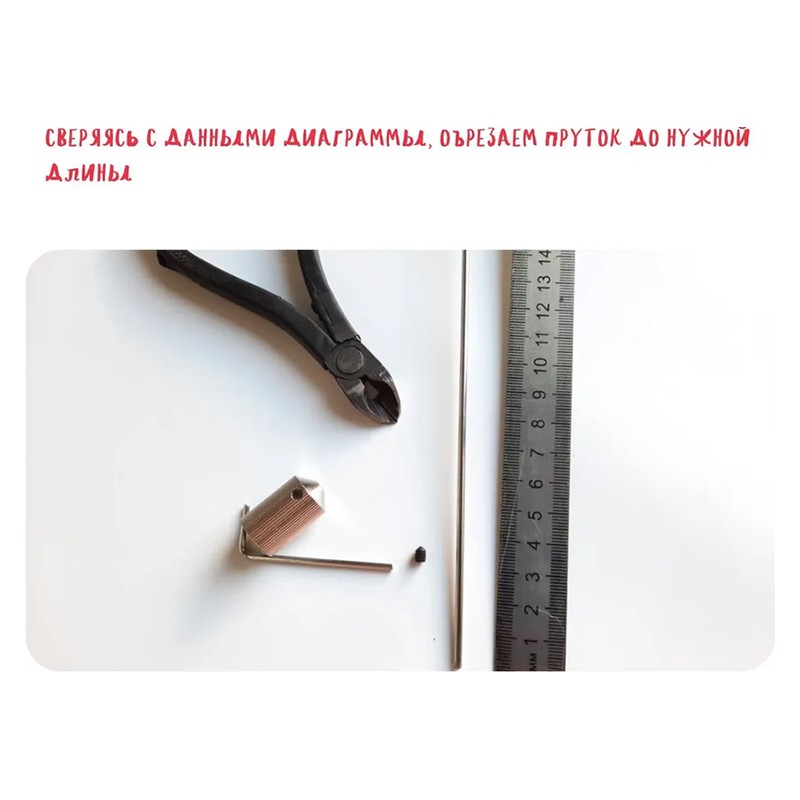

Настройка — ключевая особенность MA-1440. Пользователь обрезает штырь по таблице из паспорта, выбирая длину для нужной частоты. Процесс обрезки прост и не требует специальных инструментов, достаточно следовать инструкции. Такая гибкость делает антенну подходящей для разнообразных задач, от автомобильной связи до экспериментов. Для более точной калибровки следует использовать измерительный прибор (например, КСВ-метр).

Чтобы купить антенну МА-1440 для раций, нажмите «В корзину» и оформите заказ. Звоните по номеру 8-800-3333-965 или используйте функцию «Заказать звонок» для профессиональной консультации по любым интересующим вопросам!

Антенна Триада MA-1440 — паспорт [PDF, ~1.67Mb]

Характеристики
Частотный диапазон (антенна настраивается на нужную частоту путем укорачивания штыря) VHF UHF
136–300 МГц 300–600 МГц
Коэффициент усиления (при установке на металлическую поверхность) 5,1 дБи
Ширина ДН в горизонтальной плоскости 360°
Ширина ДН в вертикальной плоскости (при установке на металлическую поверхность) 39°
Ширина полосы по КСВ < 2 ≥ 18 МГц ≥ 66 МГц
Ширина полосы по КСВ < 1,5 ≥ 5 МГц ≥ 32 МГц
КСВ на частоте резонанса ≤ 1,7 (1,3)
Неравномерность ДН в горизонтальной плоскости ± 0,02
Волновое сопротивление 50 Ом
Поляризация вертикальная
Разъем UHF-male (PL-259)
Марка кабеля RG-58 A/U
Длина кабеля 4,5 м
Исполнение корпуса IP64 (пыле- и брызгозащищенное)
Диапазон рабочих температур от -40°С до +80°С
Размер 550 x Ø80 мм
Комплектация антенна, паспорт
