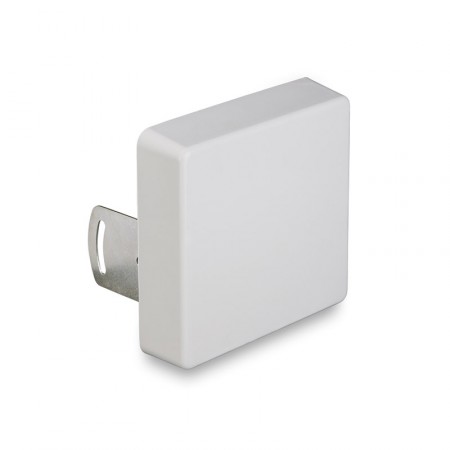

Антенна 4G/5G панельная MIMO 4x4 KROKS KAA10-1700/4200

Панельная антенна для модемов и 4G-роутеров с поддержкой режима MIMO 4x4. Модель KAA10-1700/4200 подходит для использования в самых новых сотовых сетях и позволяет добиться впечатляющей скорости мобильного интернета. Эта антенна специально спроектирована для усиленного приема сигнала в городах, пригородах и в зонах, где установлены базовые станции с поддержкой высоких категорий LTE-соединения и 5G-сетей. Коэффициент усиления этой модели составляет от 9 до 11 дБи.

Панельная антенна с MIMO 4x4. Для чего нужна?

MIMO — это режим работы, при котором данные между вашим устройством и базовой станцией оператора передаются в нескольких потоках. Поддержка режима MIMO 4x4 означает, что таких потоков четыре. Это позволяет добиться высокой пропускной способности без расширения полосы частот. Обычно эта технология используется в связке с другими современными решениями (агрегацией частот, модуляцией 256QAM), чтобы перевести скорость LTE на новый уровень.

Как правило, четырехканальный режим используется с устройствами класса LTE Cat. 12 и выше (хотя спецификации допускают использование режима и в более низких категориях). Для подключения наружной антенны такие устройства должны оснащаться 4 антенными входами.

• Антенна совместима с сотовыми модулями (модемами) формата M.2, такими как Quectel EM160R-GL, MEIGLink SLM820, Fibocom L860-GL и аналогичными. Такие модули часто используются в интегрированных решениях или в качестве модема вместе с USB-переходником;
• Производители корпусных роутеров относительно редко поддерживают подключение наружных антенн в режиме MIMO 4x4. К исключениям относятся полупромышленные модели, такие как WS1208V2;
• Альтернативный способ использования такой антенны — подключение двух пар разъемов к двум разным устройствам, поддерживающим режим MIMO 2x2. При таком подключении одна «четверная» модель может заменить две «двойные» антенны.

Поддерживаемые стандарты, частоты и усиление

Инженеры Kroks разработали KAA10-1700/4200 с учетом как уже внедренных, так и только запланированных стандартов сотовой связи. Антенна поддерживает широкий диапазон частот 1700–4200 МГц, охватывая все основные стандарты LTE-интернета (B1, B3, B7, B38 и B40), а также один из возможных стандартов 5G (N78, пока не планируется к использованию в России).

Внутренние элементы обеспечивают коэффициент усиления 9–11 дБи (максимальное усиление достигается на высоких частотах). Этого показателя достаточно, чтобы гарантировать стабильную работу мобильного интернета в городских районах, пригородах и за городом в зоне действия сотовых сетей. Другими словами, антенна эффективна при наличии сигнала на улице и его сильного ослабления внутри зданий. Для приема сигнала в удаленных зонах используются модели с большим усилением.

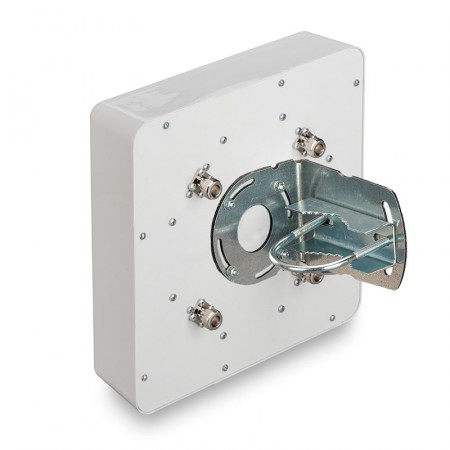

Прибор имеет пластиковый кожух. ВЧ-разъемы стандартного типа (N-female, розетки) размещены на задней стороне прибора. Разъемы имеют волновое сопротивление 50 Ом. Кабельные сборки, переходники и пигтейлы, которые могут понадобиться для подсоединения к вашему устройству, покупаются отдельно.

Монтаж производится при помощи штатного узла крепления на фасадный кронштейн или другую стойку диаметром 32–40 мм. Для достижения лучшего результата рекомендуется поднять антенну на большую высоту (например, на крышу или выносную мачту). Пластиковый корпус устойчив к солнцу и осадкам и подходит для использования в любую погоду (рабочая температура от -40°C до +50°C).

Чтобы купить антенну MIMO 4x4 от Kroks, нажмите «В корзину» и пройдите оформление заказа онлайн. Наш отдел технической поддержки поможет в проектировании правильной системы усиления по телефону 8-800-3333-965!

Антенна KAA10-1700/4200 — инструкция [PDF, ~1,7Mb]
