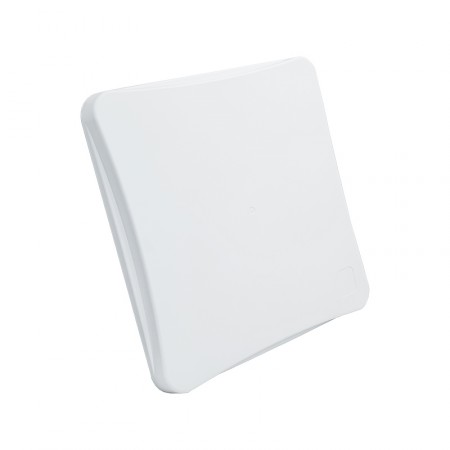

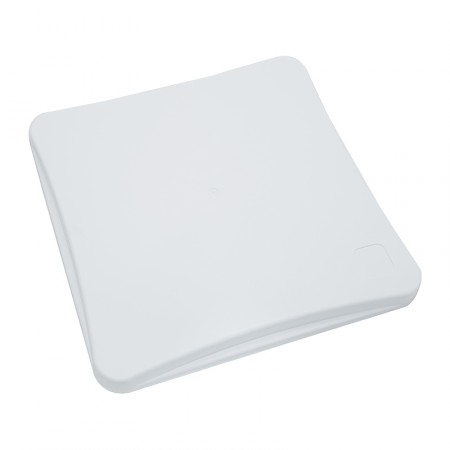

Антенна 3G/4G AGATA-2 MIMO 4x4 (Панельная, 4 x 15-17 дБ)

AGATA-2 MIMO 4x4 — одна из первых (и самых мощных!) уличных антенн сотовой связи с поддержкой четырехканального режима MIMO 4x4. Эта антенна разработана специально для подключения к самым современным LTE-модемам и роутерам, способным обеспечить высокую скорость мобильного интернета за счет приемопередачи данных в нескольких независимых потоках. Излучатель имеет максимальный коэффициент усиления 18 дБи на каждом канале и оснащена четырьмя разъемами N-female.

Что такое режим MIMO 4x4 и для чего он нужен?

Модель AGATA-2 MIMO 4x4 от компании Антэкс может по праву называться инновационным решением. Это одна из первых уличных антенн для модемов и роутеров на российском рынке, которая поддерживает полноценную работу в режиме MIMO 4x4.

MIMO — это технология многоканальной передачи, при использовании которой приемник и передатчик обмениваются данными в нескольких независимых потоках. Чем больше потоков используется, тем больше информации может быть передано за единицу времени.

• Потоки MIMO не должны «мешать» друг другу, поэтому их необходимо обособить. Разнесение потоков бывает поляризационным и пространственным.
• Многим пользователям знакома технология MIMO 2x2, которая широко используются российскими 4G-операторами. В режиме 2x2 каналы передачи имеют поляризационное разнесение, то есть различаются по поляризации сигнала (одновременно задействуется вертикальная и горизонтальная поляризация).
• Режим 4x4 «добавляет» к этой конфигурации пространственное разнесение — еще одну самостоятельную антенную систему, которая также принимает и передает сигнал в двух поляризациях. Таким образом, общее количество независимых потоков достигает четырех.
• Важно! В то время как режим MIMO 2x2 уже имеет повсеместное распространение, технология MIMO 4x4 находится на этапе внедрения. Базовые станции с поддержкой четырехканального режима встречаются только в крупных городах и населенных пунктах с развитой сотовой инфраструктурой. Перед покупкой этого товара обязательно удостоверьтесь, что базовая станция оператора поддерживает этот режим работы, а на корпусе вашего устройства имеется четыре внешних разъема для подключения сотовых антенн!

Как использовать антенну c четырьмя разъемами?

Как и младшая версия AGATA-2 MIMO 2x2, новинка работает в широким диапазоне частот 1700–2700 МГц и совместима с популярными стандартами мобильного интернета UMTS-2100, LTE Band 3 (1800 МГц) и LTE Band 7 (2600 МГц). Также антенна может применяться в составе WiFi-мостов на частоте 2,4 ГГц.

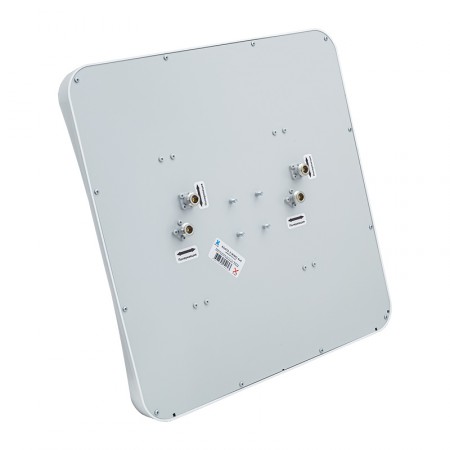

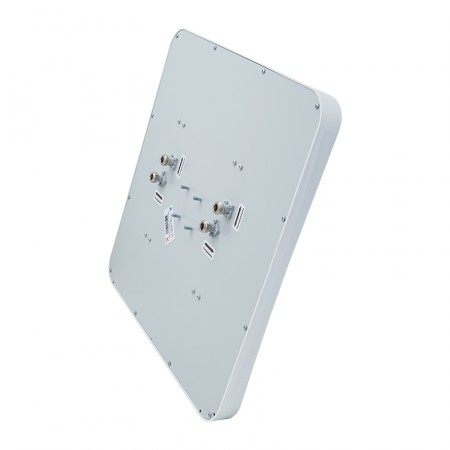

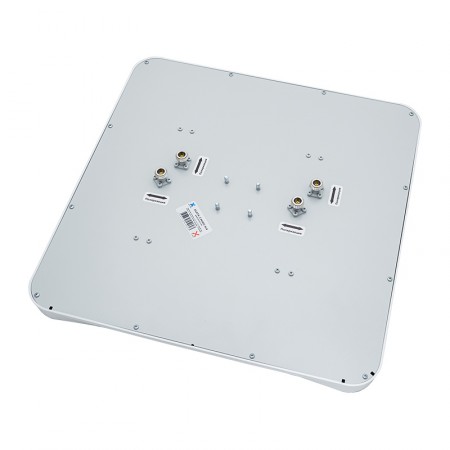

AGATA-2 MIMO 4x4 представляет собой цельное устройство, внутри которого размещены две пары излучающих систем. Для подключения к оборудованию пользователя на обратной стороне корпуса установлены разъемы N-female (4 шт.).

• Основной способ использования антенны — подключение к 4G-роутеру или модему с поддержкой технологии MIMO 4x4. Таким устройством может выступать, например, радиокарта Quectel EM160R-GL и роутеры на ее основе. Четыре разъема антенны соединяются с четырьмя разъемами сотового модуля.
• Альтернативный способ применения — подключение к двум независимым абонентским устройствам или сотовым модулям с поддержкой MIMO 2x2. В этом случае разъемы антенны попарно подсоединяются к разным устройствам пользователя. При таком подключении AGATA-2 MIMO 4x4 выступает в качестве двух независимых антенн, объединенных в одном корпусе.
• Кабели и другие средства коммутации (пигтейлы, переходники и т. п.) не входят в комплект поставки и приобретаются отдельно.

Рекомендации по установке и особенности эксплуатации

Максимальный коэффициент усиления излучателя зависит от частоты ВЧ-сигнала и заявлен в пределах от 15 до 18 дБи. Антенна может устанавливаться в городе, а также в пригороде или на даче — в условиях ослабленного сигнала сотовой сети.

При установке на объекте антенна должна быть направлена в сторону базовой станции вашего оператора. Сравнительно большая площадь «панели» обусловлена конструкцией с двумя излучающими системами.

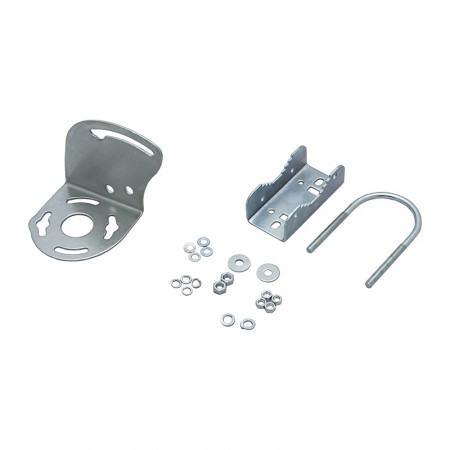

AGATA-2 MIMO 4x4 поставляется в комплекте с креплением на мачту или фасадный кронштейн. Крепление имеет регулировку по азимуту, углу наклона и поляризации. Максимальная ветровая нагрузка — 20 м/с. Антенна имеет всепогодный кожух, позволяющий эксплуатировать устройство в большинстве климатических зон России и ближнего зарубежья.

Купить антенну AGATA-2 MIMO 4x4 можно прямо сейчас на нашем сайте. Хотите узнать больше о представленной модели антенны или подобрать совместимый модем? Воспользуйтесь бесплатной консультацией по номеру 8-800-3333-965!

Характеристики
Рабочий диапазон частот	1700–2700 МГц
Коэффициент усиления	4 x 15–18 дБи
Ширина диаграммы направленности в горизонтальной плоскости	31–49°
Ширина диаграммы направленности в вертикальной плоскости	15–24°
Уровень боковых лепестков	≤ -12 дБ
Входное сопротивление	50 Ом
КСВ в рабочем диапазоне частот	≤ 1,7
Изоляция между портами	> 25 дБ
Допустимая мощность	10 Вт
ВЧ-разъемы	4 x N-female
Поляризация	вертикальная / горизонтальная
Крепление	на мачту Ø20–52 мм
Допустимая скорость ветра	20 м/сек
Материал защитной коробки	поликарбонат + ABS
Материал антенны	оцинкованная сталь, сталь
Защитное покрытие	порошковая полимерная краска
Размер	400 x 400 x 45 мм
Вес (без крепления)	2430 г
Комплектация	антенна, комплект крепежа, инструкция

Доставка и гарантия
Доставка по Москве	500 руб., 1–2 дня
Доставка по СПб	500 руб., 1–2 дня
Доставка по России	700 руб., 3–7 дней
Оплата	наличными / картой / по счёту с НДС
Манибек	14 дней
Гарантия	12 месяцев
Техподдержка	Будни 9-17, Вых 10-16
Установка под ключ	Москва, СПб от 5000 руб.
