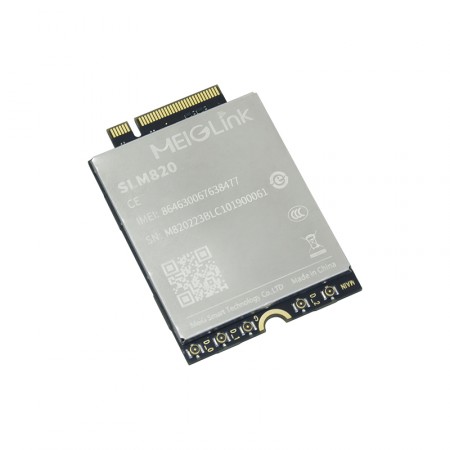

Модем 3G/4G M.2 MEIGLink SLM820 cat.12

Сотовый модуль SLM820 от MEIGLink — производительное решение для интернет-коммуникаций в составе оборудования межмашинного взаимодействия, IoT-устройств и LTE-роутеров. Модем выполнен в формате карты M.2, имеет категорию LTE Cat. 12 и поддерживает агрегацию частот на прием и передачу. Максимальная скорость загрузки достигает 600 Мбит/с, а передачи — до 100 Мбит/с.

Что такое модем M.2 и как его использовать?

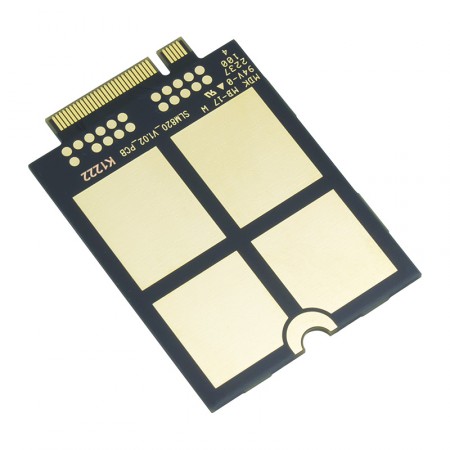

Сотовый модуль представляет собой плату небольшого размера с ножевым разъемом для установки в соответствующий слот управляющего устройства. Такие модемы выпускаются для подключения к интернету промышленного и профессионального оборудования. Слоты M.2 встречаются на устройствах удаленного мониторинга и опроса датчиков, видеонаблюдения и сигнализации, торговых систем и терминалов оплаты. Также модули этого типа устанавливаются в настольные и уличные LTE-роутеры и ноутбуки.

Несмотря на то, что изначально M.2-модемы предназначены для использования с профессиональными оборудованием, также имеется способ использовать их с обычным компьютером, ноутбуком или WiFi-роутером. Для этого используются специальные корпусные и бескорпусные USB-адаптеры.

С помощью USB-адаптера можно использовать устройство в востребованных сценариях:

• Как более производительная замена USB-модемам предыдущих поколений (для прямого подключения к ПК, ноутбукам и т. п.);
• Для встраивания в бокс-версии антенн (для усиленного приема сигнала);
• Совместно с беспроводными роутерами, например, Keenetic.

Модем со скоростью загрузки 600 Мбит/с

Сотовый модуль SLM820 работает с любыми операторами связи и поддерживает основные частотные диапазоны, используемые в России и Европе. В частности, поддерживаются все распространенные FDD-бэнды (B1 — 2100 МГц, B3 — 1800 МГц, B7 — 2600 МГц, B8 — 900 МГц, B20 — 800 МГц). Кроме того, доступна поддержка диапазонов TDD, которые, пускай и реже, но тоже используются в нашей стране (B38 — 2600 МГц, B40 — 2300 МГц).

Модем MEIGLink относится к устройствам 12-й категории LTE. Модем может загружать данные на скорости до 600 Мбит/с, а отправлять на скорости до 100 Мбит/с. Для достижения таких высоких скоростей ряд технологий, используемых модемом, также должны поддерживаться базовой станцией мобильного оператора. К этим технологиям относятся:

• Агрегация частот на прием (DLCA) и передачу (ULCA). Модем поддерживает агрегацию 3 полос частот при загрузке данных и 2 полосы частот «на отправку». Это позволяет эффективно использовать весь имеющийся ресурс оператора (при условии, что оператор также поддерживает агрегацию). Список доступных комбинаций агрегации приведен в разделе характеристик;
• Технология MIMO 4x4. Чтобы принимать и передавать данные более эффективно, модем может задействовать несколько пространственных потоков. В режиме 4x4 доступно четыре потока на прием и четыре на передачу. Для использования этого режима на корпусе модема размещено соответствующее количество антенных входов.

Помимо сотовой связи, модуль также умеет определять текущее местоположение (координаты), используя общедоступные системы GPS, ГЛОНАСС и Beidou. Данная функция востребована в системах безопасности, а также при установке оборудования на транспортные средства.

Подсоединение антенн к модему

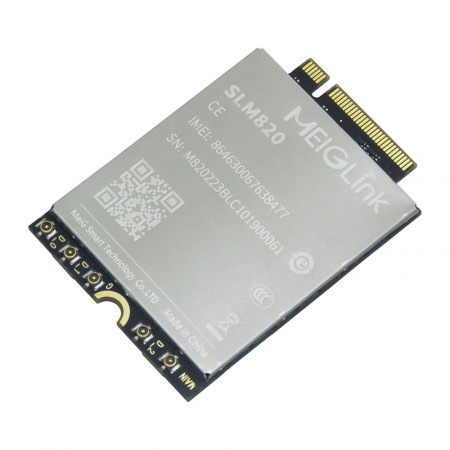

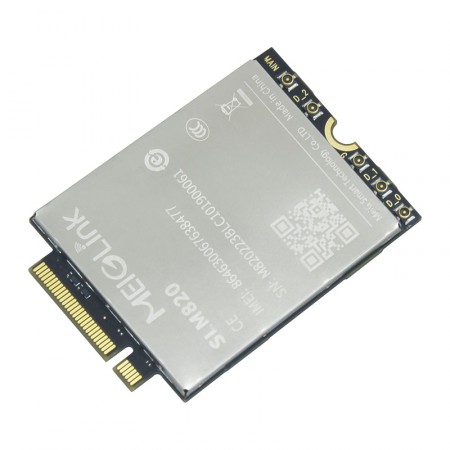

Модуль поставляется без антенн. Для приема сотового сигнала на его корпусе размещены пять коннекторов микроформата MHF4. Назначение разъемов следующее:

• Коннекторы MAIN и D_0 применяются для подключения основной антенны с двойной поляризацией или двух отдельных антенн для режима MIMO 2x2;
• Коннекторы D_1 и D_2 задействуются для подключения второй антенны с двойной поляризации или дополнительных антенн для работы в режиме MIMO 4x4;
• Коннектор G служит для подсоединения антенны геопозиционирования.

Обычно для подсоединения антенн используются специальные гибкие переходники — пигтейлы. С их помощью к миниатюрным разъемам на плате модема можно подключить антенны, имеющие полноформатные ВЧ-коннекторы.

MEIGLink SLM820 — современный модуль коммуникации, подходящий для различных промышленных и профессиональных применений. Чтобы купить модуль, положите товар в корзину и перейдите на страницу оформления заказа. Остались вопросы? Мы будем рады помочь вам по телефону 8-800-3333-965!
