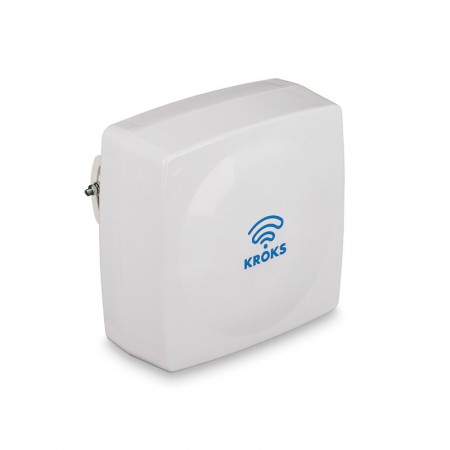

Антенна 4G/5G с гермобоксом KAA10-1700/4200 U-BOX (MHF4)

Антенна MIMO 4x4 с поддержкой современных мобильных сетей с отдельным отсеком (гермобоксом) для установки платы LTE-маршрутизатора. Модель KAA10-1700/4200 U-BOX разработана специально для интеграции внутрь бокса роутера с модемом. Благодаря размещению на улице, такая конструкция позволяет принять усиленный сигнал оператора — в том числе в зонах на существенной дистанции от базовой станции.

Частотные характеристики и режим MIMO 4x4

Эта модель антенны с гермобоксом поддерживает широкий диапазон частот 1700–4200 МГц. В рамках этого диапазона запущены наиболее производительные сети LTE в России, в том числе, использующие агрегацию частот. Под этот диапазон подпадают частоты 1800 МГц (B3), 2100 МГц (B1), 2600 МГц (B7) и TDD-диапазоны (B38, B40). Наконец, диапазон охватывает один из возможных 5G-стандартов (n78 на частоте 3,5 ГГц).

Усиление антенны в зависимости от рабочей частоты оператора составляет 9–11 дБи. Этого достаточно, чтобы повысить мощность сигнала до уровня, необходимого для работы быстрого и устойчивого интернет-соединения. Чаще всего антенна KAA10-1700/4200 U-BOX помогает усилить мобильный интернет в городах, пригородных районах или на даче (при наличии современных сотовых вышек в округе).

Особенностью модели является поддержка режима MIMO 4x4. Эта технология увеличивает количество физических потоков, в которых происходит передача данных между вашим устройством и оборудованием оператора. Обычно 4 потока применяются в мобильных сетях категории LTE Cat. 12 и выше. Для того, чтобы задействовать эту технологию, необходимо использовать модем соответствующей категории.

Агрегация частот и технология MIMO 4x4 доступны лишь в современных сотовых сетях. Перед покупкой оборудования рекомендуем убедиться, что ваша базовая станция поддерживает эти режимы работы!

Какое оборудование можно интегрировать в бокс?

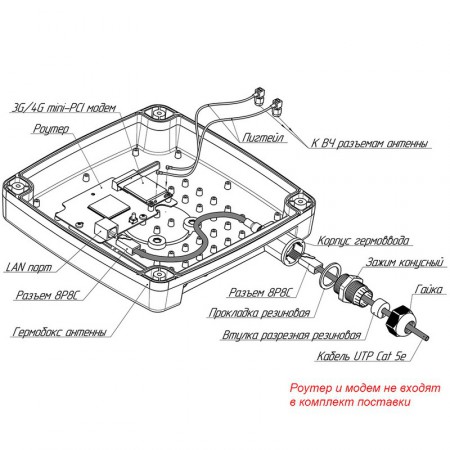

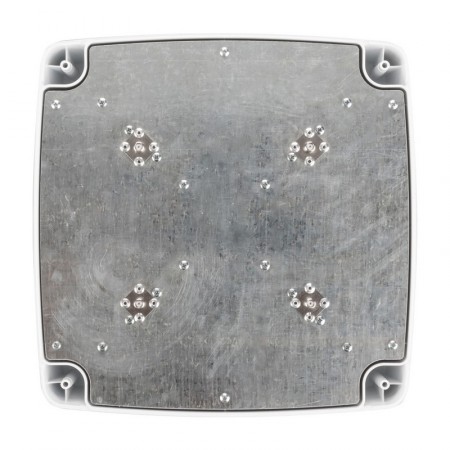

Герметичный бокс антенны вмещает плату роутера с установленным модемом. Такая интеграция позволяет выполнить подключение уличного оборудования по схеме PoE (через витую пару) и сэкономить сигнал (при такой схеме подключения не используются длинные радиокабели).

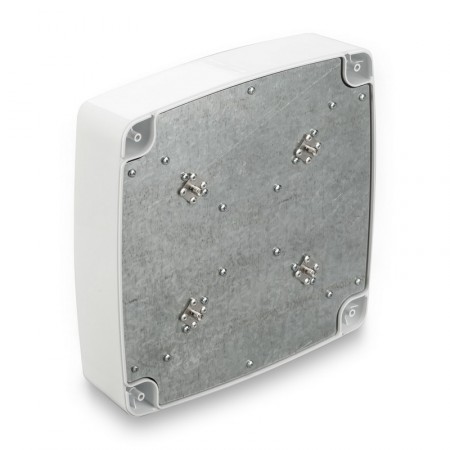

Антенная часть устройства имеет разъемы SMA-female (4 шт.), а для подключения к модему в комплект входят пигтейлы с разъемами MHF4. Подразумевается, что внутрь бокса будет интегрирована плата роутера с поддержкой модемов формата M.2. Примеры устройств:

• Встраиваемый роутер Kroks Rt-Brd eX-G;
• Совместимые M.2-модули Quectel EM160R-GL, MEIGLink SLM820, Fibocom L860-GL и другие с антенными входами MHF4.

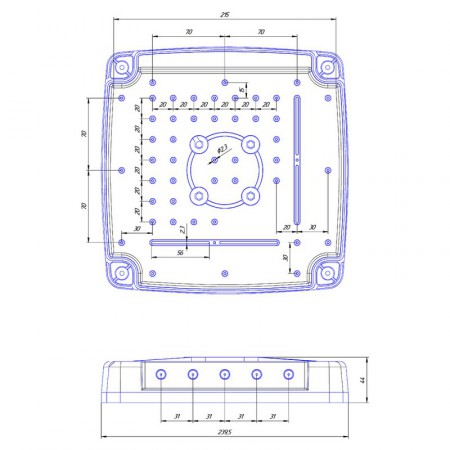

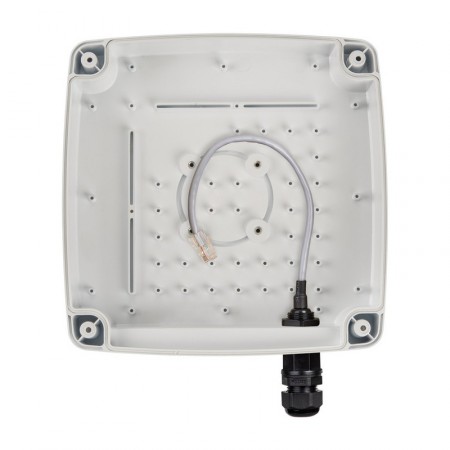

Внутри бокса уже предусмотрены посадочные места, адаптированные для продукции компании Kroks. Впрочем, это не препятствует интеграции решений сторонних производителей.

Помимо оборудования для встраивания, для работы уличного роутера также понадобится Ethernet-кабель (патч-корд) достаточной длины и PoE-инжектор, совместимый с платой роутера (или другой источник PoE-питания).

Особенности монтажа и эксплуатации

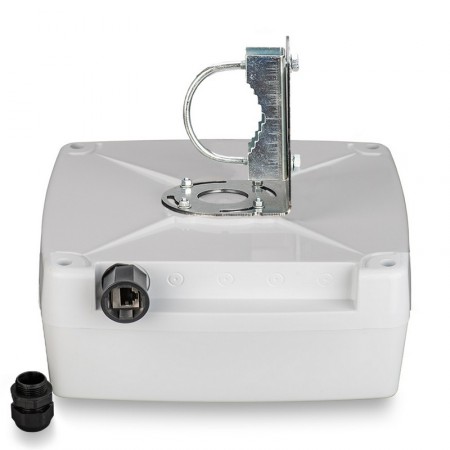

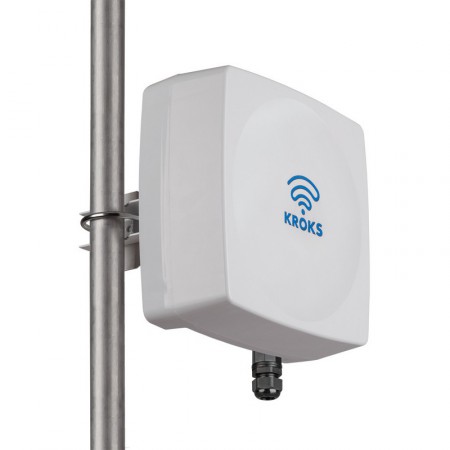

Антенна является герметичной и всепогодной, поэтому ее использование разрешается практически в любых условиях при соблюдении температурного режима от -40°C до +50°C (рабочие температуры встраиваемого оборудования потребуется учесть отдельно). Для легкого подключения Ethernet-кабеля в нижней части корпуса предусмотрен гермоввод с розеткой RJ-45.

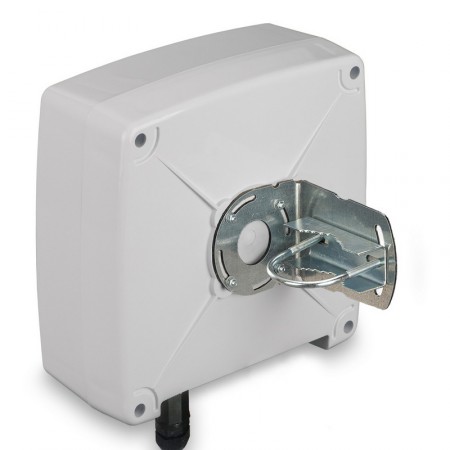

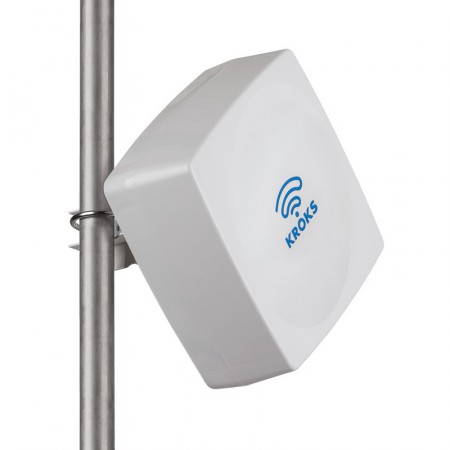

Монтаж антенны производится на круглую опору, которой может выступать фасадный кронштейн, специальная мачта или обычный столб. Узел крепления входит в комплект поставки.

Чтобы купить антенну KAA10-1700/4200 U-BOX с пигтейлами MHF4, поместите товар в корзину и оформите заказ на сайте. Разработка собственного решения для усиления мобильного интернета может потребовать предварительной подготовки и консультаций. Позвоните нам по телефону 8-800-3333-965, и наши менеджеры ответят на вопросы об оборудовании!

Антенна KAA10-1700/4200 U-BOX (MHF4) — инструкция [PDF, ~2,12Mb]
