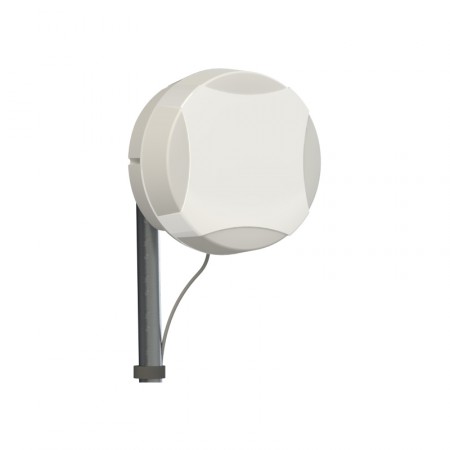

Антенна 4G/5G с гермобоксом Petra-10 MIMO 4X4 UNIBOX PRO
- Описание
- Доставка
- Отзывы (0)
Универсальный бокс для модемов и роутеров с широкополосной антенной, поддерживающей большинство стандартов 4G и новейшие технологии 5G. Внутрь бокса можно установить плату маршрутизатора или модем, соединив их с антенной короткими переходниками-пигтейлами. Такая конструкция обеспечивает минимальное затухание сигнала и высокую производительность в условиях ослабленного сотового покрытия.
Антенна с гермобоксом под частоты быстрого LTE и 5G
Модель Petra-10 MIMO 4x4 UNIBOX PRO разработана специально для поддержки новейших мобильных сетей. Эта антенна одинаково хорошо работает с LTE высоких категорий (например, Cat. 12 и выше) и новыми стандартами 5G, которые постепенно запускаются операторами в России.
- Антенна работает в диапазонах 1700–2700 МГц и 3300–5000 МГц. Низкие частоты обеспечивают поддержку большинства LTE-сетей, развернутых в городах и пригородных районах. Высокий диапазон необходим для поддержки новейших 5G-протоколов n78 (ЕС, Казахстан, Беларусь) и n79 (Россия);
- Поддерживаются 4 потока на прием и передачу. Режим MIMO 4x4 позволяет передавать информацию в четырехкратном объеме за счет использования двух наборов излучателей, работающих в двух поляризациях. Эта технология уже широко распространения в LTE-сетях и является важной для быстрого 5G;
- Усиление до 11,5 дБи. Излучатель обладает направленной конструкцией с углом обзора 60–64° на LTE-частотах и 37–51° на частотах 5G. Благодаря этому, Petra-10 принимает сигнал с усилением и обеспечивает стабильную работу оборудования даже при недостаточном покрытии (например, в пригороде или в зоне радиотени);
- Коннекторы SMA-male. Антенные разъемы (4 шт.) выведены внутрь герметичного бокса. Для подключения интегрированного роутера или модема понадобится набор гибких адаптеров — пигтейлов. Тип пигтейлов подбирается в зависимости от оборудования, которое планируется интегрировать: доступны варианты с разъемами U.FL (IPX), MHF4 и другие.
Petra-10 MIMO 4x4 UNIBOX PRO служит для разработки собственных нестандартных решений. Благодаря поддержке современных мобильных стандартов и 5G, эта антенна сохранит актуальность в течение многих лет — вплоть до появления следующих поколений связи.
Что можно встроить в гермобокс?
Герметичный защитный кожух не пропускает пыль и влагу (по классу IP67) и служит для интеграции сетевого оборудования или модема. Бокс снабжен гермовводом PG-7, через который можно провести обычную витую пару (Ethernet-кабель) или USB-удлинитель.
Также в боксе имеется небольшой люк, через который можно менять SIM-карту без демонтажа и разбора корпуса. Это возможно благодаря специальному SIM-удлинителю в комплекте (с его помощью вы соединяете SIM-слот в люке с SIM-слотом встраиваемого устройства).
Герметичный бокс имеет размеры не менее 210 x 160 x 65 мм, что позволяет удобно интегрировать большинство бескорпусных LTE-маршрутизаторов. В зависимости от ваших потребностей в антенну можно встроить:
- Плату маршрутизатора с поддержкой мобильных сетей. Такие платы получают питание по технологии PoE (по Ethernet-кабелю) и уже содержат интегрированный модем. Рекомендуется встраивать платы с поддержкой современных LTE-стандартов и MIMO 4x4, такие как Tandem-4G12-OEM или Rt-Brd m12-G;
- Модем M.2 с USB-переходником для дальнейшего соединения с WiFi-роутером или компьютером, расположенными внутри помещения. Для такой конфигурации также понадобится USB-удлинитель.
Роутер, модем, необходимые адаптеры и кабели не входят в комплект и покупаются дополнительно. После интеграции платы и подключения кабеля антенна может быть закреплена на любой трубостойке (кронштейне, мачте…). Общие компактные габариты (Ø300 x 165 мм) делают изделие малозаметным на фасаде зданий. Пластик корпуса «не боится» прямого ультрафиолета и низких температур, поэтому антенну можно использовать в любых погодны х обстоятельствах. Узел крепления поддерживает регулировку в трех плоскостях.
Чтобы купить Petra-10 MIMO 4x4 UNIBOX PRO, нажмите «В корзину» и завершите формирование заказа онлайн. Остались вопросы или нужна помощь наших инженеров в разработке LTE-решений? Позвоните по телефону 8-800-3333-965!
Характеристики | ||
Рабочий диапазон частот | 1700–2700 МГц | 3300–5000 МГц |
Максимальный коэффициент усиления | 4 x 8–8,5 дБи | 10,5–11,5 дБи |
Ширина ДН в горизонтальной плоскости | 60–64° | 38–51° |
Ширина ДН в вертикальной плоскости | 60–64° | 37–50° |
Отношение вперед/назад | > 20 дБ | |
Уровень боковых лепестков | < -13 дБ | |
Развязка между портами в диапазоне 2400–2700 МГц | ≥ 25 дБ | |
Входное сопротивление | 50 Ом | |
КСВ в рабочем диапазоне частот | ≤ 1,8 | |
Допустимая мощность | 10 Вт | |
Поляризация | вертикальная+горизонтальная или X-pol | |
ВЧ-разъемы | 4 x SMA-male | |
Тип гермоввода | PG-7 | |
Материал антенны | сталь, оцинкованная сталь | |
Материал защитной коробки | поликарбонат | |
Класс защиты | IP67 | |

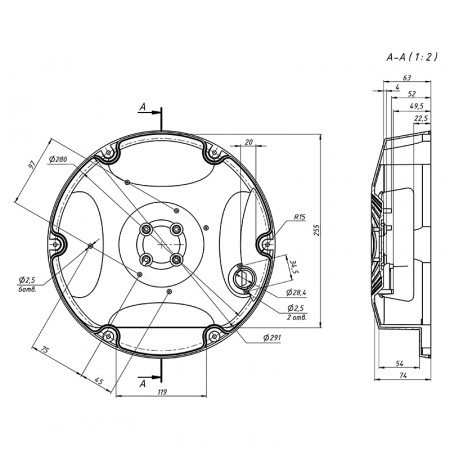

Внутренние размеры герметичного бокса | 210 x 160 x 65 мм | |
Размер антенны | 300 x 300 x 165 мм | |
Вес (с креплением) | 2,3 кг | |
Комплектация | антенна c гермобоксом, крепление на мачту, инструкция |
